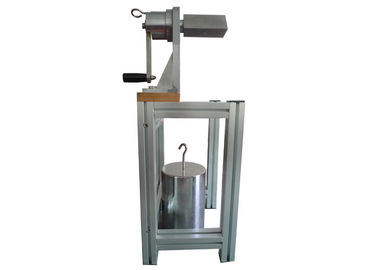

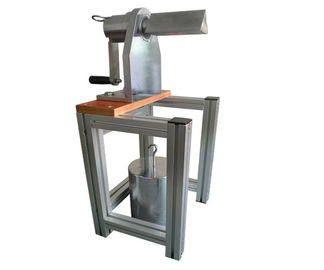

IEC60558-1 Fig6 Dorn-Prüfvorrichtungs-Gerät-Licht-Testgerät 100N/150N

IEC60558-1 Fig6 Dorn-Prüfvorrichtungs-Gerät-Licht-Testgerät 100N/150N

Produktinformation:

Diese Prüfvorrichtung passt sich an IEC60558-1 Fig6 und IEC60065 Fig14 an--16.

Der Test wird durchgeführt, indem man die Exemplare von Feinblechen auf einem Dorn repariert, der von Nickel überzogenem Stahl oder von Messing mit glattem Oberflächenende hergestellt wird.

Eine Metallfolie wird nah zur Oberfläche des Exemplars gesetzt und unterworfen einer Zugkraft von 1 N.

Die Metallfolie wird so in Position gebracht, die seine Grenzen 20 Millimeter weg von den Grenzen des Exemplars sind, und wenn der Dorn in seiner abschließenden Stellung ist, umfasst sie die Ränder, nach denen das Exemplar durch mindestens 10 Millimeter liegt.

Das Exemplar wird an der richtigen Stelle an seinem freien Ende durch eine passende Spannvorrichtung gehalten und unterworfen:

– eine Zugkraft von 150 N für ein Exemplar, das aus einigen nicht trennbaren Schichten besteht;

– eine Zugkraft von 100 N für die Anzahl des Exemplars bestehendes 2/3 von den getrennten Schichten (gezackt oder nicht); und

– eine Zugkraft von 50 N für ein Exemplar, das aus ein einlagiges besteht (gezackt oder nicht).

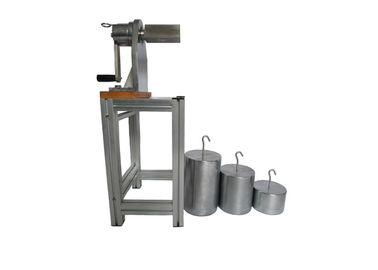

Schließen Sie ein: Gewicht: 100N*1 und 50N*1.
