Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration Certificate(cost additional) |
Modellnummer: | HC9908 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiatable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 5days (auf Lager) |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10 GESETZTES /month |
Standard: | IEC60884 Iec 60065 und etc. | Arm der Kraft: | 0-200mm |
---|---|---|---|
Gewicht: | 2.5N | Drehmoment: | 0.25N.m und 0.4N.m |
Stecker: | Allzweckstecker (Klage für GB- und BS-Stecker), UL-Stecker, europäischer Stecker | Konfigurieren Sie: | Stecker kann austauschbar sein und fertigte besonders an |
Markieren: | Sockelprüfvorrichtung,elektrische Steckerprüfvorrichtung |

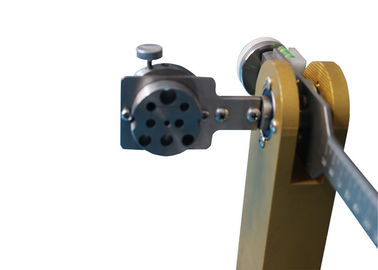

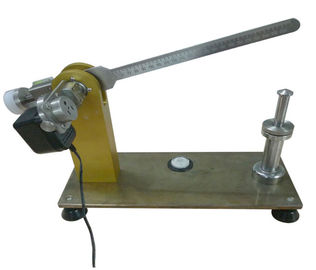

Iec60884 Sockel der Klausel-14.23.2 - Ausgang-Drehmoment-Prüfvorrichtung
Produktinformation
Die Prüfvorrichtung ist sich anpaßt an Iec 60884-1 2013 Klausel 14.23.2, Klausel 22,3 Iecs 60335-1, IEC60065 Klausel 15.4.1 und Abbildung 11 und so weiter.
Sie wird verwendet, um die Belastungskraft der Einfügung zu prüfen. Ein Gerät, das mit den Stiften sollen in örtlich festgelegte Sockelausgänge eingeführt werden versehen wird, erlegt unbegründete Belastung nicht diesen Sockelausgängen auf.
Standardklausel
Die Ausrüstung wird in einen örtlich festgelegten Sockel – der Ausgang, der mit diesem Standard, der Sockel übereinstimmt – Ausgang wird geschwenkt über eine horizontale Achse durch die Achse der Livebuchsenkontakte in einem Abstand von 8mm hinter das Verpflichtungsgesicht des Sockels – Ausgang und Ähnlichkeit zu diesem Verpflichtungsgesicht eingefügt.
Das zusätzliche Drehmoment, das auf den Sockel zugetroffen werden muss – Ausgang, zwecks das Verpflichtungsgesicht in der vertikalen Fläche instandzuhalten, übersteigt nicht 0.25Nm.

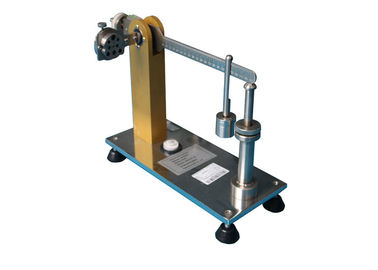

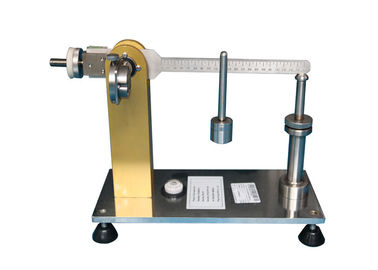

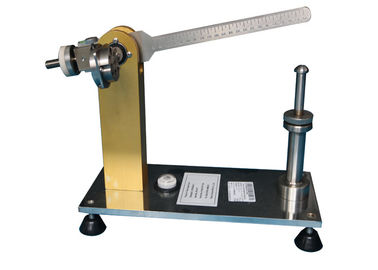

Struktur
1 – Ausgleichsgewicht
2 – messende Blase
3-Schichten- Blase
4 – messendes Gewicht
5 – Höhenregelungsschraube
6 – Stützstange
Parameter:
Gewicht | 2.5N*1, 1N*1 |
Stecker | UL plug*1, europäisches plug*1, Allzweck-plug*1 |
Passt sich an Standard an | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
Arm der Kraft | 0-200mm |
Der Abstand von der Kontaktfläche und die Achse der Oberfläche | 8mm |
Operationsschritte
2.Hang die 4 - messendes Gewicht auf Balancenarm und justieren die 5 – vorgeschriebene Schraube der Höhe, stellen den Balancenarm in horizontalem her. Wenn Balancenarm in horizontalem, Luftblase der 2-Schichten- Blase in der Mittelposition.
3.Remove die 4 - messendes Gewicht, justieren das 1 – Ausgleichsgewichtposition, halten den Balancenarm in Waagerechte. Und stellen Sie den Balancenarm her, einen Abstand über 1mm bis die 6 zu halten - stützen Sie Stange.
4.Install der Prüfling auf Gerät, ziehen die Schraube fest. Jetzt der Balancenarm oben.
5.Hang die 4 - messendes Gewicht auf Balance bewaffnen. Justieren Sie die Position von 4 - messendes Gewicht, notieren die Position, in der das Balancenarmniveau machen Sie, Luftblase von 2 – messende Blase in der Mittelposition, Balancenarm halten 1mm Abstand bis 6 - stützen Sie Stange. Sagen Sie die Position, die bei 10.3cm gelegen ist.
6. Drehmomentmessung
(1) wird das passende Gewicht an die untere Skala gehangen.
(2) bewegen das Gewicht langsam, bis der Balancenarm in einem horizontalen Zustand ist.
7. Drehmoment der Probe zugetroffen auf den Sockel: Gewicht des Skalenwertes X
Zum Beispiel: Drehmoment: 0.12mX2.5N=0.3Nm
