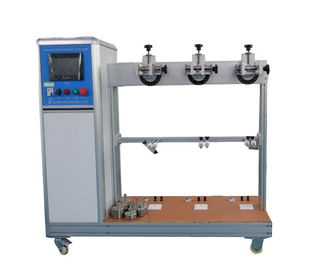

Prüfvorrichtung des Elektrogerät-50Hz, Station Netzanschlusskabel-Flexibilität Preformance-Prüfvorrichtungs-3, Station 6

Prüfvorrichtungs-Netzanschlusskabel-Flexibilität Preformance-Prüfvorrichtung des Elektrogerät-IEC60335-1 von 3station, Station 6

Standard

EC60335-1 2005 Klausel 23,3 und 25,14

Anwendung

Sie wird verwendet, um das verbiegende resistanceperformance von Energieführungsverbindungsstücken von kleinen Haushaltsgeräten (wie Kaffeemaschinen/Eisen, etc.), von Lampen, von usw. zu prüfen. Sie wird vorbei beurteilt, ob der Strom angeschlossen wird.

Prüfling

Kaffeemaschinen/Eisen, Lampen.

Funktion

Die Anzahl von Versuchen kann eingestellt werden, und wenn die Zahl der Zeit erreicht wird, kann sie Abschaltungen automaticly. Die Ausrüstung kann mit einer Last ausgerüstet werden, um Prüfung von kleinen Haushaltsgeräten mit verschiedenen Nennströmen zu ermöglichen.

Technische Parameter:

Standardbeschreibung:

Verschiedene Teile eines Gerätes, das im Verhältnis zu einander im normalen Gebrauch sich bewegen kann, oder während der Benutzerwartung unbegründeten Druck nicht zu den elektrischen Verbindungen und zum internen Leiter verursacht, einschließlich die, die Erdungskontinuität bereitstellen. Flexible metallische Rohre verursachen nicht Schaden der Isolierung der Leiter, die innerhalb sie enthalten werden. Offen-Spulenfrühlinge werden nicht benutzt, um die Verdrahtung zu schützen. Wenn eine Schraubenfeder, dessen Drehungen sich berühren, zu diesem Zweck benutzt wird, gibt es ein ausreichendes isolierendes Futter zusätzlich zur Isolierung der Leiter.

Befolgung wird durch Inspektion und durch den folgenden Test überprüft.

Wenn das Biegen im normalen Gebrauch auftritt, wird das Gerät in die Nullstellung des Gebrauches gelegt und ist

Geliefert an der Nennspannung und unter Normalbetrieb funktioniert.

Das bewegliche Teil wird rückwärts und vorwärts bewegt, damit der Leiter durch gebogen wird

das Iargest erlaubt durch den Bau, die Rate des Biegens seiend 30 pro Minute.

Zahl des Biegens ist

--10 000. für die Leiter gebogen während des normalen Gebrauches;

100, denn Leiter gebogen während der Benutzerwartung.

Das Gerät wird nicht soweit, dass Befolgung dieses Standards beschädigt

gehindert und es wird für Weiterverwendung gepasst. Insbesondere werden es tun die Verdrahtung und seine Verbindungen

Das Gerät wird nicht beschädigt, soweit, dass Befolgung dieses Standards imparred und sie für Weiterverwendung gepasst wird. insbesondere widerstehen die Verdrahtung und seine Verbindungen der elektrischen Festigkeitsprüfung von 16,3, der Prüfspannung, die auf 1 000 V verringert wird und zwischen nur Liveteilen und zugänglichen Metallteilen angewendet ist. Darüber hinaus ist nicht mehr als 10% der Stränge jedes möglichen Leiters der internen Verdrahtung zwischen dem Hauptteil des Gerätes und dem beweglichen Teil gebrochen. Jedoch wenn sind die Verdrahtungsversorgungsstromkreise, die nicht mehr als 15 w verbrauchen, dann nicht mehr als 30 der Stränge gebrochen.
