Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration Certificate(cost additional) |
Modellnummer: | HJ0616 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiatable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 30 TAGE |
Versorgungsmaterial-Fähigkeit: | 10 Sets pro Monat |
Power Supply: | AC220V 50Hz. | Steuerung und Operation: | Intelligente elektrische Steuerung PLC, Touch Screen Operation |
---|---|---|---|
Arbeitsplatz: | 1 Station | Biegen von Geschwindigkeit: | 10r/min (das 60°/s ist), kann eingestellt werden |
Biegen des Winkels: | 40°±1°, kann eingestellt werden | Größe und Gewicht: | 1000×500×1100mm, 100kg |
Markieren: | Elektrogerätprüfvorrichtung,tragbares Gerätetestgerät |
Prüfvorrichtungs-Gegenwärtig-tragende Schläuche des Elektrogerät-IEC60335-2-2, die Widerstand-Prüfvorrichtung mit 1 Station biegen
Standard
Dieses Gerät entspricht dem Standard von IEC60335-2-2, Abbildung 102 der Klausel 21,103.
Anwendung
Passend für das Gegenwärtig-Tragen bespritzt das Biegen der Widerstandprüfvorrichtung mit einem Schlauch.
Prüfling
Staubsaugerschläuche, Wassersaugart Reinigungsapparaterohr, Waschmaschinenwasserleitung.
Eigenschaft
Das Ende des Schlauches, der an den motorisierten Reinigungskopf angeschlossen werden soll, wird zum schwenkenden Arm des Testgeräts befestigt, das im Abbildung 102 gezeigt wird. Der Abstand zwischen der Schwenkachse des Armes und dem Punkt, in dem der Schlauch das steife Teil einträgt, ist 300mm±5mm. Der Arm kann von der Waagerechte durch einen Winkel von 40°±1° angehoben werden. Eine Masse von 5 Kilogramm wird vom anderen Ende des Schlauches oder von einem bequemen Punkt entlang dem Schlauch verschoben, damit, wenn der Arm in der Waagerechte ist, die Masse gestützt wird und es keine Spannung auf dem Schlauch gibt.
Die Masse schiebt gegen eine geneigte Platte, damit die maximale Ablenkung des Schlauches 3° ist. Der Arm wird mittels einer Kurbel angehoben und gesenkt, die mit einer Geschwindigkeit von Umdrehungen pro Minute 10±1 sich dreht.
Der Test wird für 2500 Umdrehungen der Kurbel durchgeführt, nachdem wird das örtlich festgelegte Ende des Schlauches durch 90°and gedreht, das der Test für weiteren 2500 Revolutionen fortsetzte. Der Test wird in jedem der anderen zwei 90°positions wiederholt.
Parameter
Stromversorgung | AC220V 50Hz. |
Steuerung und Operation | Intelligente elektrische Steuerung PLC, Touch Screen Operation |
Arbeitsplatz | 1 Station |
Biegen von Geschwindigkeit | 10r/min (das 60°/s ist), kann eingestellt werden |
Biegen des Winkels | 40°±1°, kann eingestellt werden |
Massengewicht | 5 Kilogramm |
Schwingarmlänge | 300mm±50mm |
Prüfen Sie Zeiten | 0-999999mal, können eingestellt werden |
Geneigte Metallplatte | Die Masse schiebt gegen eine geneigte Platte, damit die maximale Ablenkung des Schlauches 3° ist |
Größe und Gewicht | 1000×500×1100mm, 100kg |

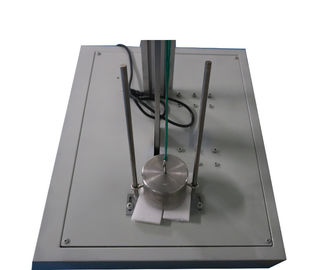

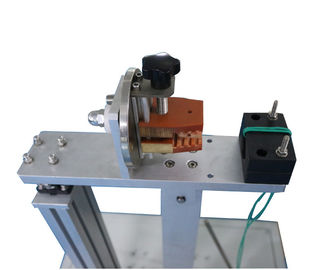

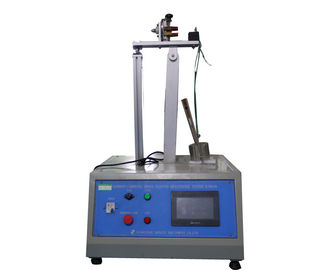

Bild als Referenz
