Unterdruckkammer: | 2 | Indikator-Gas: | Helium |
---|---|---|---|
Ausschusspunkt: | 2g/y | Zykluszeit: | 100s/chamber |
Helium-Wiederaufnahme: | Wiederfindungsrate ≥95% | Werkstück: | Automobilkondensator und Verdampfer |
Markieren: | Heliumlecksuche,HeliumDichtheitsprüfungsausrüstung |

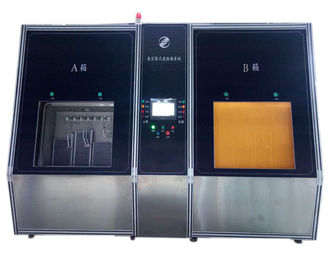

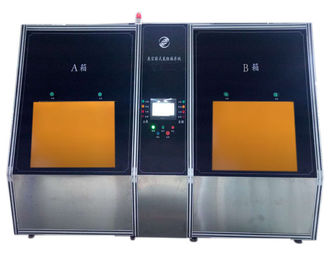

Unterdruckkammer-Helium-Lecksuche-System für Automobilkondensator und Verdampfer

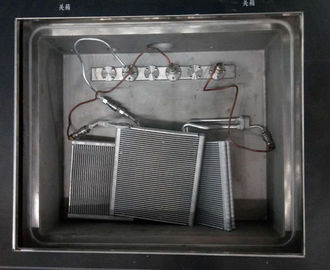

Das Unterdruckkammer-Heliumlecksuchesystem hat zwei Vakuumkammern, die verbundene Arbeit mit zwei Vakuumkästen. Werkstück wird in eine Unterdruckkammer gesetzt und angeschlossen mit Schnellverbindern. Danach wird der DOORCLOSE-Knopf auf der Unterdruckkammer gleichzeitig gedrückt. Die Tür wird automatisch geschlossen und Prüfzyklus wird begonnen. Kratzende Schutze sind auf beiden Seiten von den Unterdruckkammertüren installiert, um zu garantieren, dass es keinen Gegenstand gibt, der die Bewegung der Kammertür behindert, wenn die Tür geschlossen ist.
Sobald eine der Türen geschlossen ist, ist der Entdeckungszyklus dieser Kammer anfing. An diesem Punkt kann der Betreiber zur anderen Kammer für Operation gehen.
Technische Parameter:
Werkstück | Automobilkondensator und Verdampfer | |||
Unterdruckkammer |
Eine Kammer (Test-Kondensator) |
Eine Kammer (Test-Verdampfer) | ||
Größe | 750X620X220mm | Größe | 750X620X220mm | |
Arbeitsplätze | 6 | Arbeitsplätze | 3 | |
Druck für grobe Dichtheitsprüfung |
Stickstoff/Druckluft 3,5 Mpa (abwärts justierbares) |
|||
Indikator-Gas | Helium | |||
Ausschusspunkt | 2g/y | |||
Druck der feinen Dichtheitsprüfung | 4,0 Mpa (abwärts justierbares) | |||
Zyklus-Zeit | 100s/chamber | |||
Helium-Wiederaufnahme | Wiederfindungsrate ≥95% |
Hauptkonfiguration:
Vakuumpumpe | BAOSI |
Vakuummessgerät | INFICON |
Leck-Detektor | AGILENT |
Elektromagnetisches Ventil | PARKER |
Druck-Sensor | DANFOSS |
PLC | OMRON |
Touch Screen | WEINVIEW |
Elektrische Komponenten | FUJI, SCHNEIDER, MITSUBISHI und etc. |
Heliumkonzentrationsdetektor | HongCe |
Unser System hat ein automatisches Kalibrierverfahren, das es sehr einfach, regelmäßige Präzisionskalibrierungen durchzuführen macht. Das kalibrierte System bestimmt genau die Gesamtleckrate des Werkstückes.
Die tägliche Inspektion des Systems: das Standardleckmessgerät (das täglicher Inspektion eingeweiht wird), simuliert das kontrolliert zu werden Werkstück, und verarbeitet die on-line-Kalibrierung der Systemgenauigkeit, kann die Stabilität der Genauigkeit und der Zuverlässigkeit des Systems der Operation völlig sicherstellen.
Standardleckmessgerät
Die Hauptmenü- und Funktionsknöpfe sind auf dem Schirm, können sein:
* manuelle Wartung
* Parametereinstellung
* prüfen Sie Statusüberwachung:
* Störungswarnung und -eigendiagnose
* Produktionsdatenstatistiken
Software
Vakuumheliumentdeckung:
Wenn die Evakuierung der Unterdruckkammer den Satzlecksuchedruck erreicht und gleichzeitig die Evakuierung des Werkstückes im Kasten abgeschlossen worden ist, ermittelt das System das Heliumsignal in der Unterdruckkammer und unterdrückt null für dieses Signal, und dann wird das Werkstück mit Heliumgas 4,0 Mpa (abwärts justierbares) gefüllt. Wenn der Heliumdruck im Werkstück den Sollwert erreicht, die Leckdetektor-Prozessentdeckung zum Werkstück.
Wenn der Leckdetektor ein Heliumsignal findet, das den Sollwert übersteigt, zeigt er an, dass es ein feines Leck im Werkstück gibt. Das System gibt eine Leckwarnung heraus. Der Betreiber bedrängt den Bestätigungsknopf, dann ist die Unterdruckkammer automatisch geöffnet, nachdem die Atmosphäre ausgefüllt ist. Der Betreiber kann den Schnellverbinder vom Werkstück trennen, das Werkstück entladen und es dementsprechend markieren.
Wenn der Leckdetektor kein Heliumsignal findet, das den Sollwert übersteigt, zeigt er, dass das ermittelte Werkstück nicht leckt, das System gibt heraus DURCHLAUF-Signal an, und das Helium des Werkstückes wird automatisch wiederhergestellt. Zur selben Zeit wie das Helium wiederhergestellt wird, die Füllungen die Unterdruckkammer mit Luft. Wenn der Druck der Unterdruckkammer auf Atmosphärendruck steigt und der Heliumgenesungsprozess des Werkstückes abgeschlossen worden ist, ist die Unterdruckkammertür automatisch geöffnet und das Entdeckungsverfahren wird abgeschlossen.
