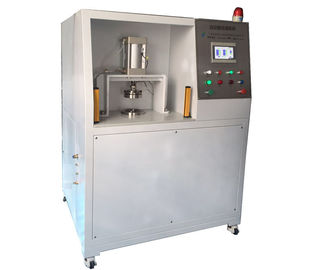

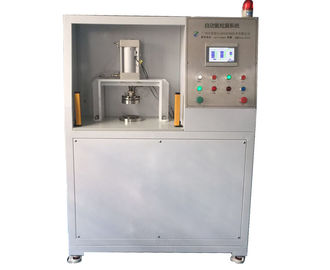

Hohe Präzisions-automatisches Unterdruckkammer-Helium-Leck-Testgerät 9.0E-11Pa.m3/sec

Hohe Präzisions-automatisches Unterdruckkammer-Helium-Leck-Testgerät 9.0E-11Pa.m3/sec

Dieses Heliumleck-Testgerät ist, die Lecksuchegenauigkeit kann bis zu 9.0E-11Pa.m3/sec ziemlich einzigartig, das für die Produkte passend ist, das strenge Anforderungen für precisio hat.

Technicial Paramaeters:

Helium-Lecksuche Discription:

A. Der Betreiber legt das getränkte Werkstück in eine Unterdruckkammer, schließt manuell die Unterdruckkammertür und bedrängt den Startknopf;

B. Die Kammer wird automatisch, Werkstück gestaubsogen, das grobes Durchsickern die Gesamtmenge der Luft vorbei messen während des Prozesses der Unterdruckkammerevakuierung ermittelt wird: wenn es grobes Durchsickern gibt, wird Warnung heraus gegeben; wenn es kein grobes Durchsickern gibt, wird folgender Prozess fortgesetzt;

C., wird Unterdruckkammer zum Satzgrad gestaubsogen;

D., wird Heliumsignal in der Unterdruckkammer automatisch ermittelt;

E., verurteilen Sie Durchsickern des Werkstückes wird bestimmt automatisch:

Wenn der Leckdetektor findet, dass es ein Heliumsignal gibt, das den Sollwert in der Unterdruckkammer übersteigt, zeigt sie an, dass das Werkstück ein feines Leck hat, und die feine DurchsickernAnzeigelampe auf der Operationsschnittstelle ist eingeschaltet. Der Betreiber bedrängt den Bestätigungsknopf auf der Operationsplatte, die Kammertür ist geöffnet automatisch, das Werkstück wird entladen, Werkstück wird gelegt in unqualifizierten Bereich;

Wenn der Leckdetektor kein Heliumsignal findet, den Sollwert in der Unterdruckkammer zu übersteigen, zeigt er, dass das Werkstück die feine Dichtheitsprüfung geführt hat, der qualifizierte Indikator auf der Operationsschnittstelle eingeschaltet ist an, ist die Kammertür manuell geöffnet, wird das Werkstück entladen, und das Werkstück wird in den qualifizierten Bereich gelegt.

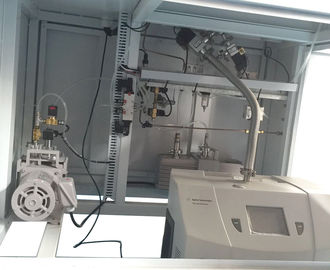

Diese Ausrüstung nimmt ölfreie Vakuumpumpe INFICON an, um die Verschmutzung von undichten Teilen mit Öldampf auszuschließen.

Technische Eigenschaften:

Unser System nimmt Prozessautomationstechnik, kombiniert die Prozessausrüstung mit der elektrischen automatischen Steuerungstechnik an. Der gesamte Werkstückentdeckungsprozeß wird automatisch durch den PLC und den Touch Screen gesteuert, muss Betreiber nur laden und das Werkstück zu entladen, wird kein menschliches Urteil für jeden Prozess angefordert. Das plc-Programm beurteilt automatisch das Ergebnis des vorhergehenden Schrittes und schließt die Durchführung des nächsten Schritts entsprechend den Voreinstellungszuständen, der ersetzt das menschliche Urteil ab und Durchführung, macht den Betreiber, der von schwieriger Intelligenz befreit wird zu arbeiten.

Das System wird mit einem Standardheliumleckmessgerät von 1.0x10-11Pa.m3/sec ausgerüstet. Die relevanten Zertifikate werden von nationalem Institut Chinas von Metrologie ausgestellt. Die Genauigkeit und die Stabilität der Ausrüstung können zurück zu nationalem Institut Chinas von Metrologie verfolgt werden. Stellen Sie das Leckmessgerät im System sicher, das durch aus dritter Quelle genehmigt wird.
