Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD

Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD

  • Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD
  • Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD
  • Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD
  • Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD
Halb- Batterie-Testgerät der Sinus-Wellen-300kgf mit Anzeige des Erschütterungs-Schock-Prüfstand-/LCD
Produktdetails:
Herkunftsort: China
Markenname: HongCe
Zertifizierung: Calibration certificate (cost additional)
Modellnummer: HB6204
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiation
Verpackung Informationen: Sperrholz
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 GESETZTES /month
Kontakt
Ausführliche Produkt-Beschreibung
Bewertete Sinuskraft: 300kgf Bewertete Schock-Kraft: 600kgf
Frequenzbereich: 5~4000Hz Schockverschiebung: 25.4mm
Max. Beschleunigung: 981m/s2 Masse von beweglichen Elementen: 3kg
Markieren:

Batterie-Prüfmaschine

,

Batterie-Test-Kammer

Batterie-Testgerät der LCD-Anzeigen-Halb-Sinus-Wellen-300kgf des Erschütterungs-Schock-Prüfstands





Standard



IEC62133 Klausel 7.2.2, IEC60086-4 Klausel 6.4.3, Iec 60086-1, GB/T 31241-2014 und etc.



Anwendungen



Der Erschütterungstest kann benutzt werden, um frühen Ausfall der Batterie zu finden, simuliert Istzustandeinschätzung und strukturelle Festigkeitsprüfung. Das Produkt hat eine breite Palette von Anwendungen, von breitem Verwendungsgebiet und von bedeutenden und zuverlässigen Testergebnissen. Es ist eine ideale Batterie-spezifische Erschütterung für Batteriehersteller, QualitätsKontrollräume und Forschungsinstitute. Testgerät. Es ist für die Prüfung von verschiedenen Arten von Einzelzellen passend und Batterie verpackt wie Aufladungsschatz, Lithiumion, Nickelwasserstoff, Nickel-Cadmium, Bleisäure und Metallhydridnickel.

Der Erschütterungstest kann auch benutzt werden, damit Ermüdungswarentest das Leben des Produktes festsetzt.



Parameter



Vibrationssystem
Bewertete Sinus-Kraft

300kgf

Bewertete gelegentliche Kraft

300kgf

Bewertete Schock-Kraft

600kgf

Frequenzbereich 5~4000Hz
Max. Displacement 25.4mm
Schock-Verschiebung

25.4mm

Max. Velocity

2m/s

Max. Acceleration

981m/s2

Armaturn-Durchmesser

Φ150mm

Erste Resonanz-Frequenz

2900Hz

Max. Eccentric Torsion

>196N×m

Masse von beweglichen Elementen

3kg

Lasts-Verbindungs-Punkt 13 Verbindungs-Punkt
Bank-Schrauben-Größe (Standard)

M8

Bank-Schraubenplan

(Durchmesser, Quadrat)

Φ60mm 6-teilig, Φ120mm 6-teilig
Axiale Erschütterungs-Isolierungs-Frequenz <3Hz
Max. Loading

120kg

Magnetisches Durchsickern <3mT (≤1mT optional für spezielle Anforderung)

Maß (ausgepackt) (L×W×H)

764mm×530mm×660mm

Gewicht

490kg

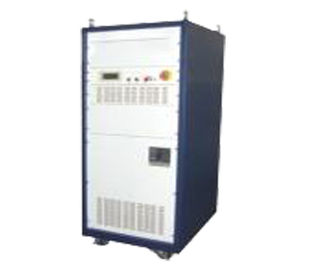

Endverstärker

Energie

3kVA

Störsignalisierendes Verhältnis >65dB
Verstärker-Art Digital-AN/AUS-Endverstärker
Endverstärker-Anzeige

Mit perfekten Warnungs- und Schutzgeräten für LCD-Anzeige über Strom, über Spannung, setzen Sie Temperatur etc. auf die Bank. Und Spannung, gegenwärtiger Schutz für Sinus, gelegentlicher Effektivwert

Endverstärker-Logikmodul Verstärkerhauptbedienfeld nehmen CPU-Steuerung, mit Selbstkontrollfunktion an.
Verstärker mit Störungsspeicherfunktion

Mit Störung merken Sie sich die Funktion, verfügbar, um Störungsgrund leicht zu überprüfen. Und ganze Prüfungszeit, Prüfungszeitkontrolle des letzten Males verfügbar

Systemschutz

Funktionen umfassen: über Spannung unter Spannung, Nichterfüllungsphase, Logikstörung, Energiemodulschutz, Energiemodultemperatur, über Strom, über Spannung, Energie souce, Bankverschiebung, Banktemperatur, Außenanschlussstromkreisschutz. Jede mögliche Störung treten auf, gaben geschlossenes aus. Unterdessen mit dem Alarmieren.

Verstärker

Nehmen Sie MOSFET-Transistorfeldeffekt-Modultechnologie, Logikmodul mit CPU-Mikroprozessorrealzeitprobenahme, Schutz, LCD-Anzeige, Laufzeit der Aufzeichnung, Störungszustände, Höchstleistung an, willigte mit CER-Anforderungen ein; Endverstärker mit IGBTmodule.
Nennleistungs-Spannung

120Vrms

Verstärker-Leistungsfähigkeit

>92%

Maß (ausgepackt) (L×W×H)

550mm×680mm×1455mm

Gewicht (ausgepackt)

230kg

Gebläse

Energie

0.75kW

Luftströmung

0.18m3/s

Luftdruck

0.015kgf/cm2



Produktinformation

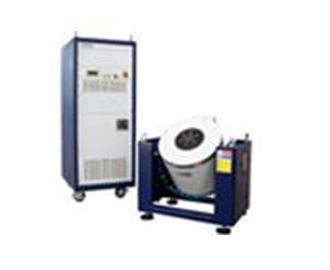

Sie besteht aus Vibrationssystem, Erschütterungs-Prüfer und andere Zusätze .please beziehen sich die auf Informationen der Teile als unten:



System-Einleitung:



Struktur des magnetischen Kreises 1.Double, zum der hohen Magnetfeldintensität sicherzustellen u. des Flussdurchsickerns zu verringern;

Spezielle degaussing Struktur kann Flussdurchsickern auf unter 1 mt verringern

 Frühling 2.U-type, Rollen und lineares Lager für hartnäckigen Widerstand der Ablenkung der Last

Frühling 3.Air werden für Erschütterungsisolierung benutzt; Vibrationssystemarbeit ständig sogar mit schwerer Last;

keine Bedarf Specialgrundlage

Geräte 4.Protection werden für über-thermisches, Überlastung, Überstrom, Überspannung zur Verfügung gestellt und

Überverschiebung der Erschütterungsprüfvorrichtung; Elektrische Netzschutzgeräte für Überspannung,

Unterspannung, Phase ermangelnd; Getriebe, Sanftanlauf, gegenwärtig-begrenzend Übertemperatur,

kurz-gegenwärtig, Modulstörungsschützen

5.Able, zum des Sinus, gelegentlich, Auswirkungsklimatests abzuschließen

System 6.This erfordert Spannungsschwankung, ≤±10%

System 7.This erfordert die Erdung des Widerstands, ≤4Ω

Zuverlässigkeit 8.High, besonders passend für langfristige Operation



Digital-Schalter-Art Verstärker-Einleitung:

Dieses System nimmt die SinusPulsbreitenmodulationstechnologie des digitalen Endverstärkers an. Sein Arbeiten

Prinzip ist: unter Verwendung der der MOSFET-Hochfrequenzschalterenergie Feldwirkung durch Digitalschaltung, das Schwachstromsignal, das durch Prüfer, dann der eingab Ertrag das ursprüngliche Signal zur Erschütterung zu verstärken und wiederherzustellen

beweglicher Spulenstromkreis der Prüfvorrichtung und Erweiterungstabellenbewegung der Antriebserschütterungsprüfvorrichtung. Das Hauptteil des digitalen Endverstärkers: die vordere Steuerung, Endverstärkermodul, Schutzschaltung, das Machtteil und elektrisches Kabinett.



Digital-Schalter-Art Verstärker-Eigenschaften:

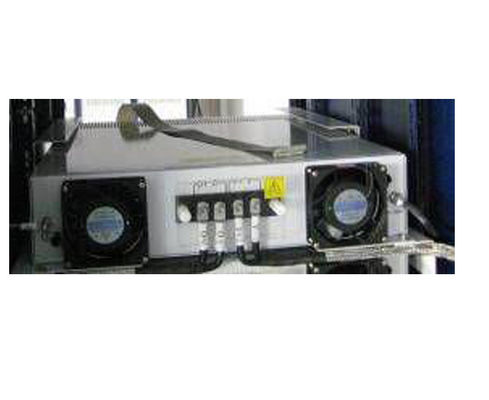

Wartung 1.Easy: Austauschbarer Energiemodulkasten, Kompaktbauweise, Rettungsraum, einfach zu

Wartung.

Anzeige 2.LCD:

Logikmodul nimmt Mikrocomputer CPU Chip-Prozessor, LCD-Anzeigenfunktion an; Kann gezeigt werden

verschiedene Systemdaten im Detail (die Energie verstärken Ertrag wahren Effektivwert-Wert, mit zusätzlichen Daten

Anzeige) und Operationszustands- und -störungsurteil. Mit Fernbedienung Fernmessen, entfernt

Kommunikationsfunktion, freundliche Schnittstelle, einfache Operation.



Digital-Schalter-Art Verstärker-Schutzfunktion:



Der Endverstärker gründete Schutz der Stromnetzüberspannung, Stromnetzunterspannung, Energie

Gittermangel an Phase, Logikstörung, Energiemodul, Energietemperaturmodul, Ertragüberstrom, Ertrag

Überspannung, treibende Energie, die Verschiebung der Tabelle, Tabellentemperatur, etc. Jeder möglicher Ausfall tritt auf, schloss

unten Ertrag, mit Ton- und Beleuchtungswarnung gleichzeitig. Ausgenommen den oben genannten Schutz hat auch Armen

Effektivwert-Wert der Schutz und Notausschutz.

Hohe Umwandlungs-Leistungsfähigkeit (höher als 92%) und hohe Bekehrtionenfrequenz



Horizontale Beleg-Tabelle:



Mit horizontaler Belegtabelle die elektrodynamische Erschütterungsprüfvorrichtung fähig für X, Y, z-Proberichtungsprüfung. Und Temperaturfeuchtigkeits-Testsystem kombinieren tun kann kombinierte Prüfung unter umgebungsbedingter Beanspruchung. Mit Turbo - Rollengerichts- oder -Kettenradrotationssystem, eine Person kann die Erschütterungsbank leicht drehen und sie an die Planscheibe anschließen. Nehmen Sie mechanische Positionsbeschränkung an, um die Verbindung zwischen dem Vibrationssystem und horizontalen der Belegtabelle sicherzustellen. Multi Größenbelegtabelle verfügbar, von 300mm×300mm (für kleines Vibrationssystem) für großes Belegtabelle des Exemplartests 2m×2m. Unterschiedliche Lagerbeschränkung fähig, unterschiedliche Operation durchzuführen und einzuwilligen verschiedene Anforderungen. Die Stärke und die Größe der Belegtabelle beeinflussen die Vibrationssystemleistung und beeinflussen die hohe Beschränkungsfrequenz, Benutzer können sie besonders anfertigen.



Digitalregler-Eigenschaften



Erschütterungsprüfer ist der späteste Entwurf durch ucon Firma, die internationale moderne Architektur des dezentralisierten Systems annimmt, und sein Kern ist der 32-Bit-Gleitkommahochgeschwindigkeitsprozessor der spätesten Reihe TMS320 der TI-Firma. Prüfbericht wird automatisch in Microsoft Word erzeugt. Während oder nach der Prüfung kann der Prüfbericht redigiert werden und dann automatisch oder manuell erzeugt werden.



Hardware-Standard



Input

(1) 2 Kanäle

(2) Entschließung: 24 Bitanalog-digitalumwandlung (ADC)

(3) Eingangsimpedanz: 220 k Ω

(4) eingebauter Gebührenverstärker und ICP-Konstantstromquelle, die Spannung u. ICP-Beschleunigung

Sensor kann direkt angeschlossen werden

(5) Signal zur Rauschzahl: >100dB



Ertrag

Kanal-Quantität: 1 Kanalertrag

Entschließung: 2digitale-analog Umwandlung 24-bit (DAC)

Steuer-Software-Index



Gelegentlicher Leistungs-Index:



Steuermodus: PSD

Entschließung: Maximum 320000 Linien

Frequenzbereich: DC~4800Hz

Steuern Sie Dynamikwerte: 85dB

Regelgenauigkeit: ±1dB,

Regelzeit: gewöhnlich 100ms



SINUS



Steuermodus: sinusförmige Wellenformkontrolle

Frequenzbereich: 1~5000Hz,

Dynamischer Regelbereich: 95dB

Regelzeit: 10ms;

Regelgenauigkeit: ±1dB; Schleifengeschwindigkeit 1octave/min, q-Wert 50

Frequenz-Entschließung: 0,001%

Schleifen-Geschwindigkeit: lineare Schleife 0 zu 6000hz/s; logarithmische Schleife 0 | 100 Okt/Minute

Wellen-Verzerrung: <0>



SCHOCK



Steuermodus: Begrenzte lange Zeit- oder Wellensteuerung;

Schock-Modus: Halbsinuswelle;

Frequenzbereich: DC~22000Hz;

Feld: Max.32K-Dauer-Zeit: 0.5-3000ms

Ausgleichs-Modus: Vorimpuls, Nachimpuls, vor/Nachimpuls

Steuerleistung: Dynamikwerte höher als 90dB
