| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Calibration certificate(cost additional) |
| Modellnummer: | HB6205 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 25 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 GESETZTES /month |
| Standard: | IEC62133, IEC60086, UL1612and usw. | Druckbereich: | 1KN | 20KN (kontrollierbar) |
|---|---|---|---|
| Kraft-Toleranz: | ±1% | Zerstampfungs-Strecke: | 0~400mm |
| Nagel-Durchdringen-Drehzahlbereich: | 1 | 80mm/s (kontrollierbar) | Test Space: | ≥ W300*D300*H200mm |
| Markieren: | Batterie-Prüfmaschine,Batterieentladungs-Testgerät |
||

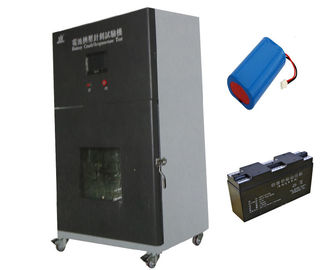

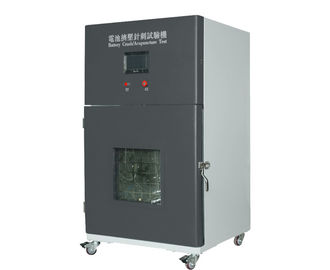

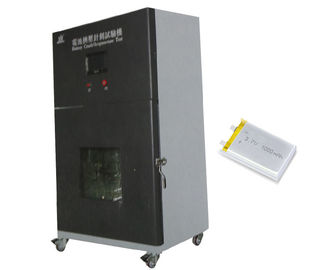

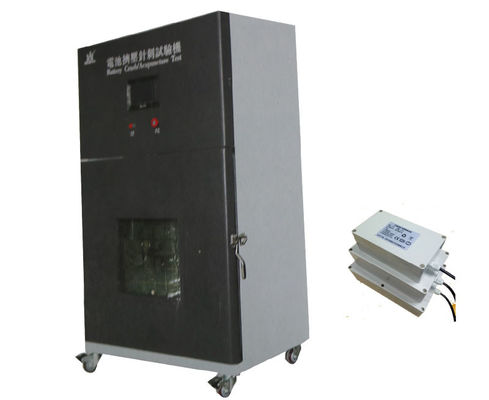

Vertikale Art mit vertikaler Druck-Struktur-Batterie-Zerstampfungs-Nagel-Durchdringen-Prüfvorrichtungs-Ausrüstung
Standard
IEC62133 Klausel 7.3.6, 8.3.5 IEC60086-4 Klausel 6.5.3 Iec 60086-1, GB/T 18332.2-2001,
UL1612, UN38.3, GB/T 31241-2014 und usw.
Anwendungen
Diese Batterie-Test-Maschine ist entworfen, um das Energielithium-batterie-am Endetatsächliche unter Verwendung der Umwelt, wie Batterie in der Zerstampfung zu simulieren, Durchdringen und Feedback, welches die verschiedenen Ergebnisse in der unterschiedlichen Zerquetschung/Durchdringen bedingt.
Prüfung sollte unter Umwelttemperatur von 20℃ ± 5℃ sein, setzen die Batterie, die an Thermoelement (den Notenpunkt von den thermischen Paaren geregelt auf großer Oberfläche der Batterie) im Entwurfsschrank anschließen, mit 3mm nicht Korrosion, die rostfreier Nagel den Mittelpunkt der Batterie mit Geschwindigkeit von 20mm/s-80mm/s. eindringen.
Parameter
| Struktur | Vertikale Art mit vertikaler Druckstruktur |
| Eingangsspannung | 380V 50 Hz |
| Druck-Strecke | 1KN | 20KN (kontrollierbar) |
| Kraft-Toleranz | ±1% |
| Zerstampfungs-Strecke | 0~400MM |
| Einheits-Schalter | Kg/N/Lb |
| Nagel-Durchdringen-Drehzahlbereich | 1 | 80mm/s (kontrollierbar) |
| Geschwindigkeits-Genauigkeit | ±0.1MM/S |
| Nagel dringen Energie ein | Öldruck |
| Prüfungs-Raum | ≥ W300*D300*H200mm |
| Gesamtausmasse | W940XD780XH1620 Millimeter |
| Beobachtungsfenster | 390 x 360mm (20mm starkes ausgeglichenes explosionssicheres Glas) |
| Beleuchten | Mit Licht auf innerer Oberseite der Kammer |
| Basis | Installiert mit 4 Universalrädern und 4 Reparierengießmaschinen, verfügbar für freigängiges und das Reparieren. |
| Explosionssichere Geräte | Mit Luftfreigabefunktion erschöpfen Sie die überschüssige Luft, die produzierte, als prüfend; Mit explosionssicherem und drücken Sie Freigabefunktion, magnetische Aufnahmeart Druckentlastungstür auf Rückseite des Schutzkabinetts (300*300mm), wenn mit starkem Luftschock, die Entlastungstür, die automatisch offen ist, verringern Explosionsschockkraft. |
| Kammer-Unterseite | Mit Auszugart Sammlungsgerät für Elektrolyt und experimentellen Rückstand. |
| Wolframstahlnadel |
Φ3X100MM 10 Stücke Φ5X100MM 10pieces |
| Maschinen-Gewicht | Über 400KG |
| Anzeigen-Methode | Plc-Touch Screen |
1.Air Abgasanlage: Längsachsemotorantrieb die Aluminiumblätter, fähig für Auspuff die überschüssige Luft heraus jederzeit.
Gleichgewichtsorgan 2.Pressure: Doppelte LochLuftzufuhr, stellen Druckregler innerhalb der Kammer sicher.
System 3.Maintenance: Alle Teile, die alle mit Blockierstruktur abnehmen müssen, bequem für Wartung.
System 4.Safety:
(1).Stainless-Stahlscharnier, schließen die Kammertür, sicherstellen das entsetzte offene der Tür nicht wenn mit starker Luftströmung zu.
(2).With-Mikroschalter auf Kammertür, nur als Kammertür das System schloss, kann normalerweise arbeiten.
Rückseite (3).Chamber mit Türart Entwurf, ein Seitenscharnier, eine andere Seite mit starkem Magnetverschluß, wenn mit starkem Luftströmungsschock, der Rückendeckel, der automatisch offen ist, verringern so die Explosionsschockkraft.
(4).Inner-Kammer mit Widerstandstruktur der hohen Temperatur, ohne brennbare elektrische Kabel oder andere Materialien.
Entwurf 5.Humanization
(1) ungefähr 800mm Abstand zwischen Zerstampfungsbank und dem Boden, einfach für Operation.
(2) stellen Glasbeobachtungsfenster des Doppelschichttemperaments, die Sicherheit und gleichzeitig Prüfvorrichtungen sicher, die fähig sind, die Testbedingung zu beobachten.
(3) inneres errichtetes energiesparendes Licht für den ganzen Prüfungsraum, bequem für Beobachtung.
System 6.Camera: Installiert mit dem Kamerasystem der hohen Auflösung, fähig für klare Beobachtung des Testverfahrens.
Zusätze
| 3mm Wolframstahlnadel | 10pieces |
| 5mm Wolframstahlnadel | 10pieces |
| Klemmenschlüssel | 1-teilig |
| Stahlnadelklammer | 1 E.A |
| Druck-Sensor-System | 1E.A. |
| Flache Zerstampfungsplatte, Durchmesser 150mm | 1-teilig |
