| Herkunftsort: | Made in China |
| Markenname: | HongCe |
| Zertifizierung: | CE, ROSH, FCC (Cost Additional) |
| Modellnummer: | HHMZ |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 3 Monate |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 3 Monate pro Satz |
| Helium-Detektor: | Agilent/Leybold/Inficon | Lecksucherate: | 1.05E-6Pa.m3/sec |
|---|---|---|---|
| Prüfzyklus: | 15s/pc | Heliumwiederfindungsrate: | ≥95% |
| Markieren: | Heliumlecksuche,Heliumleckprüfung |
||

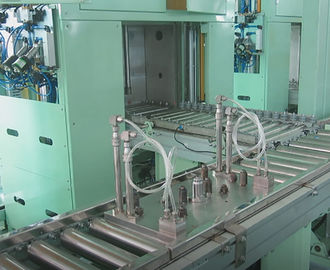

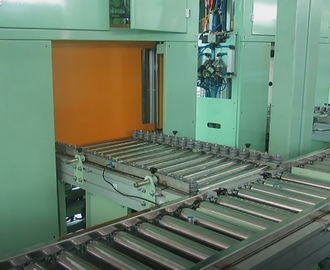

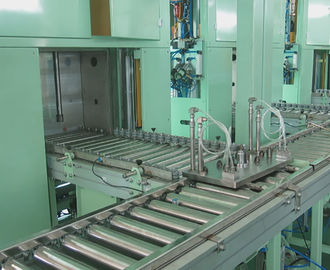

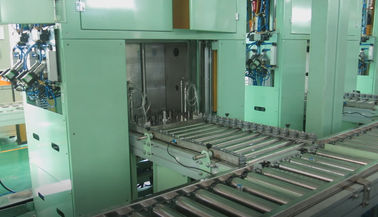

Automatische Unterdruckkammer-Helium-Lecksuche-Linie für Automobilklimaanlagen-Komponenten
Das System wird in hohem Grade automatisiert. Außer dem Laden, das Werkstücke entlädt, werden andere Schritte automatisch durch das System gesteuert und bearbeitet und umfassen:
automatisch festklemmende und versiegelnde Werkstücke, staubsaugende Werkstücke, die grobe Durchsickernentdeckung verarbeitend und sortieren OKAY/NG-Produkte nach grober Durchsickernentdeckung und das Helium, das zum Werkstück füllt;
übertragen Sie automatisch das Werkstück in die Vakuumkammern und feine Durchsickernentdeckung verarbeiten, und sondern Sie automatisch die Testergebnisse ab;
Sortieren von OKAY/NG-Produkten nach feiner Durchsickernentdeckung;
stellen Sie automatisch Heliumgas wieder her.
Deshalb wird nur ein Betreiber für den Gesamtprozess angefordert.
Grundlegende technische Indikatoren:
| Prüfen Sie Werkstück | Automobil-/Klimaanlagenkomponenten |
| Werkstück-Befestigung | Besonders angefertigt entsprechend dem Werkstück des Kunden, verschiedene Befestigungen, um verschiedene Produkte zusammenzubringen |
| Operations-Verfahren |
1. Lastswerkstück (manuell) 2. Klammer, Dichtung, Vakuum, ermitteln grobes Leck, sortieren OK-/NGprodukte nach grober Durchsickernentdeckung, füllen Helium in das Werkstück (automatisch) 3. Ermitteln Sie feines Durchsickern (vier Stationen, automatisch), Werkstück der Art OK/NG nach der feinen Durchsickernentdeckung (automatisch) 4. Stellen Sie Helium (automatisch, optional) wieder her, geben Sie die Werkstückbefestigung frei (automatisch) 5. Entladen Sie das Werkstück (manuell) |
| Vakuumkammern | Quantität kann besonders angefertigt werden, jede Kammer kann ein Werkstück ermitteln |
| Indikator-Gas | Helium |
| Vor-Vakuum des Werkstückes | PA ≤500 |
| Druck für feine Dichtheitsprüfung |
1,5 MPa, abwärts justierbares (oder cusotmized entsprechend Prüfungsanforderungen des Kunden) |
| Druck für grobe Dichtheitsprüfung |
1.2~2.5 MPa (oder cusotmized entsprechend Prüfungsanforderungen des Kunden) |
| Ausschusspunkt |
Gleichgestelltes 2g/a (R134a) zu 1.05E-6Pa.m3/sec. (oder cusotmized entsprechend Prüfungsanforderungen des Kunden) |
| Prüfzyklus |
15s/pc (oder cusotmized entsprechend Prüfungsanforderungen des Kunden) |
| Helium-Wiederaufnahme (optional) | Repetitionssystem, Heliumwiederaufnahme rate≥95% |
Grundfunktionen:
Der Betreiber setzt das Werkstück auf die Befestigung, und das System kann das gesamte Programm der Dichtung beenden und Staub saugen und grobes Durchsickern ermitteln und OK-/NGwerkstück nach grobem Durchsickernentdeckungs- und -c$füllenhelium in das Werkstück außerhalb der Unterdruckkammer sortieren; Entdeckung das feine Durchsickern des Werkstückes in der Unterdruckkammer, OK-/NGwerkstück nach feiner Durchsickernentdeckung sortierend; Wiederherstellung des Heliums, unclamping Werkstück. Produktionszyklus ist schnell und die Lecksuchegenauigkeit ist hoch.
Hauptkonfiguration:
Die Hauptkonfiguration der Ausrüstung verwendet eine Vielzahl von importierten industriellen Komponenten des Markennamens und kann genügenden Schutz vor der Qualität der Komponenten zur Gesamtzuverlässigkeit der Ausrüstung bieten. Die Materialien von mechanischen Teilen werden von den ausgezeichneten Materialien gemacht, und hochrangige Verfahrenstechnik stellt die Zuverlässigkeit der Ausrüstung sicher.
| Name | Marke |
| Einbauebene | HongCe |
| Vakuumkammern | HongCe |
| Werkstück-Befestigungen | HongCe |
| Vakuumpumpe | AGILENT/LEYBOLD (OPTIONAL) |
| Vakuummessgerät | AGILENT/LEYBOLD/INFICON (OPTIONAL) |
| Leck-Detektor | AGILENT/LEYBOLD/INFICON (OPTIONAL) |
| Elektromagnetisches Ventil | FESTO |
| Druck-Sensor | DRUCK |
| Zylinder | SMC |
| Heliumwiederaufnahme und Förderungsgerät | HongCe |
| PLC | OMRON |
| 10 ″ Touch Screen | OMRON |
| Elektrische Komponenten | FUJI, SCHNEIDER, MITSUBISHI und etc. |
| Rohre und Installationen | Gemacht in China |
| Ausrüstungsleckloch | HongCe |
| Systemkalibrierungs-Leckloch | HongCe |
