IEC60335-1 Klausel 21,2 Abnutzungs-Stärke-Widerstand-Prüfmaschine mit Steppermit Motorantrieb

IEC60335-1 Klausel 21,2 Abnutzungs-Stärke-Widerstand-Prüfmaschine

Produktinformation:

Das Gerät wird benutzt, um Abnutzungsstärke von Leiterplatten oder von isolierenden zugänglichen Teilen der Haushaltsgeräte zu überprüfen. Es passt sich an die Standardanforderung IEC60950 der Klausel 2.10.8.4 und IEC60335-1 Klausel 21,2 an.

Dieses Gerät nimmt einen Stahl Stift für das Verkratzen an. Das Ende des Stiftes ist die Form eines Kegels, der einen Spitzenwinkel von 40° hat, seine Spitze rundend und, mit einem Radius von 0,25 Millimeter ± poliert 0,02 Millimeter. Kratzer werden gemacht, indem man den Stift entlang der Oberfläche in einem Flächensenkrechten zu den Leiterrändern mit einer Geschwindigkeit von 20 mm-/s± 5 mm/s. zeichnet. Der Stift wird so geladen, den die Kraft, die entlang seiner Achse ausgeübt wird, 10 n-± 0,5 N. ist.

Die Kratzer sind mindestens 5 Millimeter auseinander und mindestens 5 Millimeter vom Rand des Exemplars.

Kratzer werden über fünf Paaren der Leitteile und den intervenierenden Trennungen an den Punkten gemacht, in denen die Trennungen abhängig von der maximalen möglichen Steigung während der Tests sind.

Technische Parameter:

1. Eingangsspannung: 230V/50Hz;

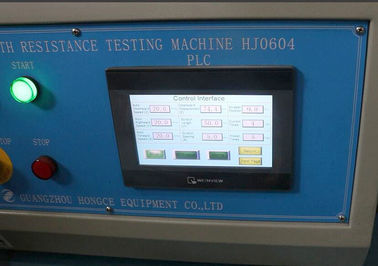

2. Kontrollsystem: PLC + Touch Screen;
3. Antriebsmodus: Steppermit Motorantrieb;
4. Verkratzen von Geschwindigkeit:: 0-25mm/s justierbar;

5. Prüfungszeiten: 0-9999times, kann es eingestellt werden;
6. Verkratzen des Abstandes: Justierbar
7. Funktionstabelle: 360° drehbar;
8. Verkratzen des Drucks: 10N±0.5N, kann er mit dem Gewicht von 20N ausgerüstet werden, um den verkratzenden Druck von 30N±0.5N zu erreichen;
9. Radius von Stahl Pin: 0.25±0.02mm

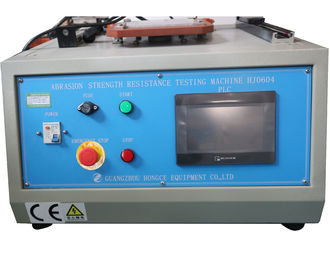

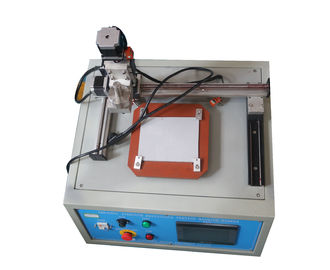

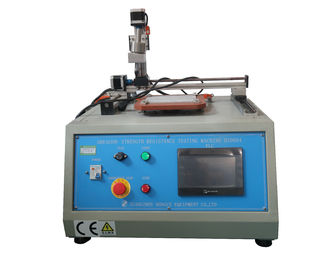

Bild als Referenz:
