Der Klausel-IEC60669-1 Kanal 19,3 Elektrogerät-Prüfvorrichtungs-Selbstballast-Lampen-Lasts-des Kasten-3

Klausel IEC60669-1 Selbstballast-Lampen-Lasts-Kasten 19,3

Standard

 IEC60669-1: Klausel 2017 19,3

Anwendung

 Dieses Gerät ist für Lebentest des Ausschaltvermögens und des Normalbetriebs für die örtlich festgelegten Schalter zu gehaltenem und ähnlichem Zweck des Hauses passend, besonders passend für elektrischen Druck des Selbstballastlampen-Schalters und Wärmebelastungstest wenn Steuerung der LED-Stromkreis. Um zu überprüfen ob der Schalter normalem Gebrauch, irgendeinem mechanischen Schaden oder elektrischem Ermüdungsausfall unter Normalbetrieb widerstehen kann, treten irgendwelche Adhäsionsphänomen oder mit langfristigem Schließungs- oder Trennungsphänomen in Verbindung, um zu prüfen ob übermäßige Abnutzung oder andere nachteilige Folgen.

Prüfling

 Schalter der Selbstballast-Lampen-(SBL)

Eigenschaft

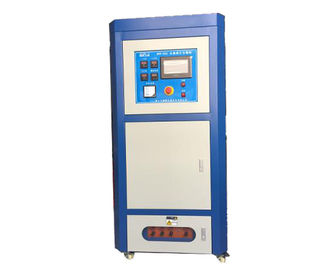

 Maß ungefähr: weit (800mm) * tief (800mm) * hoch (1800mm). Der Rahmen ist blau und die Seitenkonsolen sind helles Weiß. Über der Front ist die Operationskontrollplatte. Auf der Steuerung gibt es Netzschalter, Warentestspannung und Machtanzeige Instrumente, Warnungen, Touch Screen, etc., dort ist Widerstände und Kondensatorlastskombinationen, Wechselstrom-Kontaktgeber, Relais. Es gibt einen Anschluss unter dem Kasten, der an das Produkt in der Prüfmaschine durch den Draht angeschlossen wird, und Ausgangsstrom und liefert Last im Inspektionsprozeß.

Das Lastsgerät ist mit Standardbeladungsbedingungen vor Versand eingestellt worden. Solange die Prüfspannung auf 250V~ justiert wird, bedrängt der Betreiber den Schalterknopf mit dem gleichen Nennstrom, den der geprüft zu werden Schalter und seine Nennleistung, Antriebwellenform, ich und I² t-Treffen die entsprechenden Anforderungen des Standards_emporragen.

Es gibt 3 Stationen und 3 Schalter können gleichzeitig geprüft werden.

Mit Meßmodus und engagiertem Meßhafen entsprechen die eingebauten 90-Grad-, welche die Platte schließen, einfache, das Ausgangssignal, mich Spitzenstromwert und das I zu messen² t-Energiewert, völlig den Standards für Ausrüstungsmaßanforderungen.

Das Gerät wird mit einem Spannungsregler ausgerüstet, der die Spannung von 250V erreichen kann, das durch den Schaltertest ohne den Bedarf eines externen Spannungsreglers erfordert wird.

Parameter:

1. Stromversorgung: einphasiges AC220V±5%/50Hz, Stromversorgung zum Prüfling vorbereitet vom Benutzer.

2. Spannungsmeter: Strecke 0 | 300V, Präzision 0,5, Digitalanzeige

3. Stromzähler: 0~9KW, Präzision 0,5, Digitalanzeige

4. Ausgabekanal: Kanal 3

5. Jedes stellte Schalternennspannung 250V ein |, Nennstrom 10A, 13A, 16A, 20A vier optional (sein können kundengebundene Prüfspannung und Prüfstrom).

6. Die Eingangsspannung ist justierbar, zu garantieren, dass die Prüfspannung 250V~ ist

7. Alle Betriebsparameter werden an 250V~, einschließlich W, ich_emporragen, I² t und Einschaltstromwellenformen eingestellt.

8. Jedes Gerät liefert ein schließendes Steuergerät (Touch Screen ausgewählte „Maß“ Funktion), ist jedes Mal in der 90-Grad-Winkelleitung, kann diese Funktion für Anfangsausrüstungskalibrierung und Maßüberprüfung verwendet werden.

9. Mit lang/lang Schutzfunktion, die Schutzzeit von 1 | 99S kann eingestellt werden, Abschaltungswarnungsschutz.

10. Gebrauchsumwelt: Temperatur 5 | 40 °C, relative Luftfeuchtigkeit 20 | 90% relative Feuchtigkeit, Atmosphärendruck 80 | 106kpa. Keine schwere Erschütterung, keine elektromagnetische Störung, kein Staub, Schadgas, gute Wärmeableitung.
