| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Calibration certificate(cost additional) |
| Modellnummer: | HT-I02T |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Alu-Box |
| Lieferzeit: | 30 TAGE |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 10 Sets pro Monat |
| Gelenk 1: | 30±0.2 | Gelenk 2: | 60±0.2 |
|---|---|---|---|
| Fingerlänge: | 80±0.2 | Zu verwirren Fingerspitze: | 180±0.2 |
| Zylinderförmig: | R2±0.05 | Sphärischen: | R4±0.05 |
| Markieren: | Audiomaßausrüstung,Drop-Testgeräte |
||
Iec-60065:2014klausel9.1.1.3-Testsonde B
Standard
An Iec-60065:2014klausel 9.1.1.3, 13,4, passt sich Testsonde B Iecs 61032, Abbildung 2, IEC60950 Zahl 2A, Abbildung 8,4 IEC60884, IEC60335, UL507 und UL1278 an.
Anwendung:
Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen.
Prüfling:
Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.
Eigenschaft:
Diese Testfingersonde besteht dito, Finger, Basis und aus Isoliergriff, der die Eigenschaften der menschlichen Hand simuliert. Sie hat zwei bewegliche Gelenke, die bei 90° gekurvt werden können. Kundengerecht: sie kann für anti-elektrische Schlagprobe verwendet werden, wenn sie mit steckbaren Bananensteckern und amphenol Verbindungsstück am Ende des Griffs ausgerüstet wird, oder für Einschließungsschutztest wenn offene Gewindebohrung von M6 am Ende des Griffs verwendet wird (angeschlossen mit Zug- und Stoßdynamometer).
Parameter (Millimeter):
| Modell | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| Name | Standardtest-Finger | Kreisleitblech-Testfinger | Großer Leitblech-Test-Finger | Standardtest-Finger mit Kraft |
| Gelenk 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| Gelenk 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| Fingerlänge | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| Zu verwirren Fingerspitze | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| Zylinderförmig | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| Kugelförmig | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| Fingerspitze, die abgeschrägten Winkel schneidet | ′ -10 37O 0 | ′ -10 37O 0 | ′ -10 37O 0 | ′ -10 37O 0 |
| Fingerspitzenverjüngung | ′ -10 14 O 0 | ′ -10 14 O 0 | ′ -10 14 O 0 | ′ -10 14 O 0 |
| Prüfen Sie Fingerdurchmesser | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| A-Aabschnittdurchmesser | Ф50 | Ф50 | ---- | Ф50 |
| A-Areifenbreite | 20±0.2 | ---- | ---- | 20±0.2 |
| Leitblechdurchmesser | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| Leitblechstärke | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| Kraft | ---- | ---- | ---- | Mit Kraft von 10N, 20N, 30N |
| Angewandter Standard | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

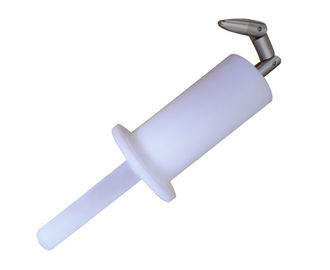

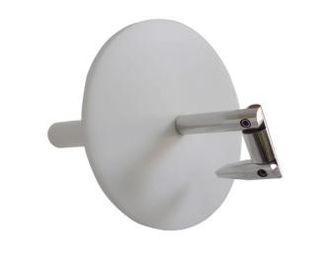

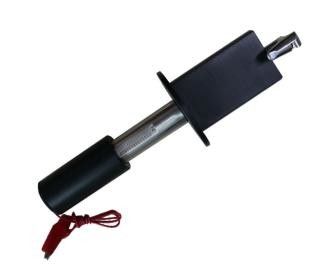

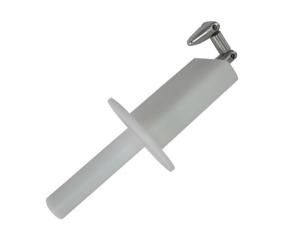

Bild als Referenz:
