Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate(cost additional) |
Modellnummer: | HDX1302 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Karton |
Lieferzeit: | 20 Tage |
Versorgungsmaterial-Fähigkeit: | 10 Sets pro Monat |
Gegenwärtiges Laden von Kernen: | 0-25A | Spannungsladen: | 0-400V |
---|---|---|---|
Prüfungs-Geschwindigkeit: | 0.33m/S | Prüfungsabstand: | 1000±20mm |
Passende Kerne: | 2-18 | Nominale Querschnittsfläche: | 0.2~4mm2 |
Markieren: | Audiomaßausrüstung,Kippfallenausrüstung |
Standard:
Passt sich an IEC60065 an: Klausel 2014 16,3 B), IEC60950, Gummi IEC60245-1 isolierte Kabel-bewertete Spannungen bis einschliesslich 450/750 V-Teil 1: Allgemeine Anforderungen, IEC60245-2 Klausel 3,1 Abbildung 1-Gummi isolierten Kabel-bewertete Spannungen bis einschliesslich 450/750 V-Teil 2: Prüfmethoden.
Anwendung:
Sie wird für die Prüfung von mechanischer Festigkeit von abgeschlossenen Flachkabeln verwendet. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 und der Kabel zu, die mehr als 18 Kerne legen lassen oben in mehr als zwei konzentrischen Schichten.
Prüfling:
Abgeschlossene Flachkabel.
Eigenschaft:
Diese Kabelprüfvorrichtung besteht aus einer Fördermaschine C (sehen Sie IEC60245-2 Tabelle 1), ein Ansteuersystem für die Fördermaschine und vier Flaschenzüge für jede Probe des geprüft zu werden Kabels. Die Fördermaschine C stützt zwei Flaschenzüge A und B, die vom gleichen Durchmesser sind. Die zwei Festscheiben, an jedem Ende des Apparates, sind von einem anderen Durchmesser von Flaschenzügen A und B, aber alle vier Flaschenzüge werden so vereinbart, die die Probe zwischen ihnen horizontal ist. Die Fördermaschine macht die Zyklen (Vorwärts- und Rückwärtsbewegungen) über einem Abstand von 1 m mit einer ungefähr konstanten Geschwindigkeit von 0,33m/s zwischen jeder Richtungsumkehr der Bewegung. Eine Probe des Flachkabels über 5 m lang wird über die Flaschenzüge, jedes Ende ausgedehnt, das mit einem Gewicht geladen wird. Die Masse dieses Gewichts und der Durchmesser von Flaschenzügen A und B werden in folgender Tabelle gegeben.
Parameter:
Stromversorgung | Wechselstrom 220V/50HZ (kann customed) |
Gegenwärtiges Laden von Kernen | 0-25A |
Spannungsladen | 0-400V |
Prüfungsgeschwindigkeit | 0.33m/S |
Prüfungsabstand | 1000±20mm |
Passende Kerne | 2-18 |
Nominale Querschnittsfläche | 0.2~4mm2 |
Durchmesser von Flaschenzügen | 60, 80, 120, 160, 200mm (Kunde optional: Standard ausgerüstetes 3pcs) |
Kombinierte Gewichte | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
Störungsprüfung | Gegenwärtige Unterbrechung, Kurzschluss zwischen Leitern, Test und Kurzschluss zwischen dem Flaschenzug. |

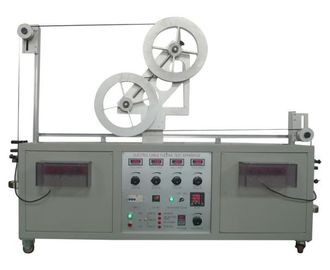

Bild als Referenz:
