| Standard: | IEC60669 | Prüfling: | Selbst mit Ballast beladene Lampen-Schalter |
|---|---|---|---|
| Steuerung: | Plc-Steuerung | Bahnhof: | 3 Stationen |
| Prüfen Sie Anschlag: | 0.1~100mm | Prüfgeschwindigkeit: | 0.1~200mm/s |
| Markieren: | Helles Testgerät,Beleuchtungsprüfung |
||
Schaltet Selbst mit Ballast beladene Lampe IEC60669-1 PLC-Steuervollautomatische Ausschaltvermögen-Ausdauer-Prüfvorrichtung
Produkteinführung:
Dieses Gerät ist für Lebentest des Ausschaltvermögens und des Normalbetriebs von den Schaltern passend, die für Selbst mit Ballast beladene Lampenlasten bestimmt sind. Die Schalter, die für Selbst mit Ballast beladene Lampe (SBL)-Lasten bestimmt sind, widerstehen, ohne übermäßige Abnutzung oder andere schädliche Wirkung, das elektrische und Wärmebelastungen auftretend, als Kontrolleselbst Lampenstromkreise mit Ballast belud. Um zu überprüfen ob der Schalter den Funkenüberschlag gestützt hat noch das Schweißen der Kontakte auftreten, tritt irgendein Adhäsionsphänomen oder mit langfristigem Schließungs- oder Trennungsphänomen in Verbindung, um zu prüfen ob übermäßige Abnutzung oder andere nachteilige Folgen.
Dieses System ist entsprechend dem Standard von IEC60669-1 entworfen und hergestellt: 2017 Klausel 19,3 und IEC60669-2-1: Klausel 2015 19,109. Es ist ein vollautomatisches Testsystem, das auf der Testlesbarkeit eines Schalters mit einer Nennspannung von 250V, einschließlich ein intelligentes industrielles Kontrollsystem basiert (eingebautes Oszilloskop), eine Schalterausdauerprüfvorrichtung und einen selbst-mit Ballast beladenen Lampenlastskasten. (Der Schalter mit Nennspannung von 130V muss mit selbst-mit Ballast beladenem Lampenlastskasten separat konfiguriert sein)
Produkteigenschaft:

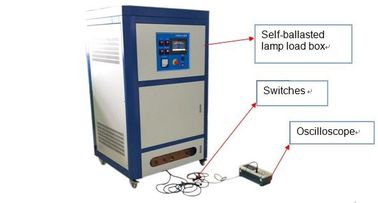

1. Das System besteht einem intelligenten industriellen Kontrollsystem, einer Schalterausdauerprüfvorrichtung und aus einem selbst-mit Ballast beladenen Lampenlastskasten. Unter ihnen können die Schalterlebenprüfvorrichtung und der selbst-mit Ballast beladene Lampenlastskasten separat benutzt werden.

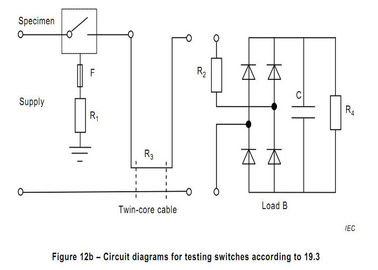

2. Das intelligente industrielle Kontrollsystem ist hauptsächlich für IEC60669-1: Klausel 2017 19,3, eingebautes Oszilloskop, wenn der LED-Lichtschalter eingeschaltet wird, kann es die Spannung, Strom, gegenwärtiger Höchstwert I sammelnHöchst- und Integralwert I2 t dieses Stromkreises und kann Ausgangsstromwellenform. Und durch die Systemberechnung, verglichen mit den Standarddaten, machen Sie ein qualifiziertes oder unqualifiziertes Urteil.

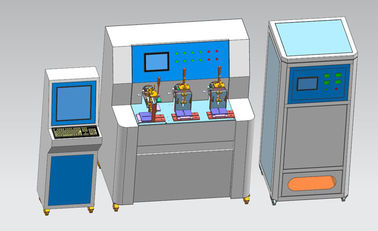

3. Die Schalterlebenprüfvorrichtung besteht drei unabhängigen linearen Mechanismen und aus einem elektrischen Kontrollsystem. Sie kann verwendet, um die Herstellungsund bremsende Kapazität des linearen Schalters (Knopf, Rocker, Schiffstyp, Knebel) und des Normalbetriebtests zu prüfen. Die Maschine wird angetrieben durch Servomotor und durch PLC gesteuert. Sie kann die Testzeiten, die Testgeschwindigkeit, die Zeit des Zeitraums "ON"-Zeitraums (25+5 0%) "OFF" (750 -5%) und den Testanschlag einstellen. Mit Lastsverbindungshafen können verschiedene Testlasten angeschlossen werden, wie, wie Glühlampelast, außen mit Ballast beladene Lampenlast, Fernsehlast, induktive Belastung, kapazitive Last, Bewegungslast benötigt worden und so weiter.

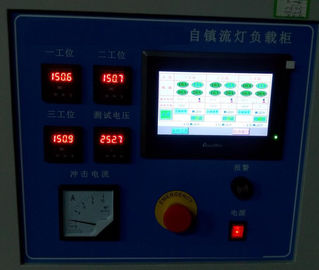

4. Der Selbst mit Ballast beladene Lastslachs ist mit Standardbeladungsbedingungen vor Versand eingestellt worden. Solange die Prüfspannung auf 250V~ justiert wird, bedrängt der Betreiber den Schalterknopf mit dem gleichen Nennstrom, den der geprüft zu werden Schalter und seine Nennleistung, Antriebwellenform, ich und I2 t-Treffen die entsprechenden Anforderungen des Standardsemporragen. Die ganze Maschine hat 3 Kanäle, nur für Schalter mit einer Nennspannung von 250V, von dem zwei lenkt, 250W sind (IEC60669-1: Klausel 2017 19,3) und der andere Kanal ist 400W (IEC60669-2-1: Klausel 2015 19,109). Dieser Selbst mit Ballast beladene Lastslachs hat Kalibrierungsmodus und Kalibrierung eingeweihter Hafen, Einbauten die 90-Grad-schließend Platte, angeschlossen mit industriellem Kontrollsystem, kann Ausgangssignal, ich Spitzenstromwert und I2 t-Energiewert, die Standardkalibrierungsbedingungen für Ausrüstung völlig zu erfüllen.
Technische Parameter:
| Einzelteil | Inhalt |
| Energie | Einphasiges mit Boden AC220V±5%/50Hz |
| Intelligentes industrielles Kontrollsystem |
IPC: IPC-810E Konfigurations-Software: E5 Oszilloskop: Tektronix oder Agilent Erwerbsmodul: mehrfach WDH=600*500*1450mm, elektrostatisches Pulveroberflächenc$sprühen |
| Schalten Sie Ausdauerprüfvorrichtung |
Station: 3 unabhängige Prüfstände Kontrollsystem: 7 Zollfarbe-LCD-Touch Screen +PLC+ Servomotor, hat es eine Kommunikationsschnittstelle, die für on-line-Gebrauch oder Kommunikation mit anderen Geräten (wie verschiedenen Lasten) bequem ist und Datenerfassung und Statistiken ermöglicht. Testanschlag: 0.1~100mm, können eingestellt werden Testgeschwindigkeit: 0.1~200mm/s, kann eingestellt werden AN/AUS-Zeit: der "ON"-Zeitraum ist (25+5 0) % des Gesamtzyklus und der "OFF"-Zeitraum (750 -5) %, 0.1~99.9 kann eingestellt werden Betriebskoeffizient: 3 - 40mal können eingestellt werden, verbunden mit Testanschlag, Testgeschwindigkeit und AN/AUS-Zeiteinstellung Warnungsentdeckung: Eingebaute Auswerteschaltung, wenn das Produkt ermittelt wird, um unqualifiziert zu sein, es eine hörbare und Sichtwarnung gibt und es Textaufforderungen gibt: 1.When, das der Schalter verbundene, ununterbrochene Leitung ist, tritt auf; 2.When, das der Elektroschock, es ausbrennt, kann nicht angeschlossen werden; 3.When die Zählung kommt an. Lastsverbindungshafen: verschiedene Testlasten können angeschlossen werden, wie, wie Glühlampelast, außen mit Ballast beladene Lampenlast, Fernsehlast, induktive Belastung, kapazitive Last, Bewegungslast benötigt worden und so weiter. Maß: W1250mm×D650mm×H1150mm; Gewicht: 100kg. |
| Selbst-mit Ballast beladener Lampenlastskasten |
Digital-Spannungswert: Strecke 0 | 300V, Präzision 0,5, Digital-Energiewert: 0~9KW, Präzision 0,5 Ausgabekanal: Kanal 3 (zwei Kanäle sind 250W und der andere Kanal ist 400W) Schalternennspannung: 250V |, ist die Eingangsspannung, alle Betriebsparameter werden eingestellt an 250V~, einschließlich W, ichemporragen, I2 t und Einschaltstromwellenformen justierbar. Nennstrom 10A, 13A, 16A, 20A vier optional Jedes Gerät liefert ein schließendes Steuergerät (Touch Screen ausgewählte „Kalibrierungs“ Funktion), ist jedes Mal in der 90-Grad-Winkelleitung, kann diese Funktion für Anfangsausrüstungskalibrierung und Maßüberprüfung verwendet werden. Mit lang an langem weg von der Schutzfunktion, die Schutzzeit von 1 | 99S kann eingestellt werden, Abschaltungswarnungsschutz. |
| Benutzen Sie Umwelt | Temperatur 5 | 40 °C, relative Luftfeuchtigkeit 20 | 90% relative Feuchtigkeit, Atmosphärendruck 80 | 106kpa. Keine schwere Erschütterung, keine elektromagnetische Störung, kein Staub, Schadgas, gute Wärmeableitung. |
