| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | calibration certificate (cost optional ) |
| Modellnummer: | HK1504 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 45 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 GESETZTES /month |
| Prüfling: | Selbst mit Ballast beladene Schalter der Lampen-250v | Digital-Spannungswert: | 0 | 300V |
|---|---|---|---|
| Betriebskoeffizient: | 3 - 40mal | Digital-Energiewert: | 0~9KW |
| Ausgabekanal: | Kanal 3 | Bahnhof: | 3 unabhängige Prüfstände |
| Markieren: | Helles Testgerät,Beleuchtungsprüfung |
||
Selbst PLC-Steuer250v belud Lampen-Schalter-Zuverlässigkeitsprobe mit Ballast und Lasts-Kasten integrierte Test-System
Standard: IEC60669-1: 2017 Klausel 19,3 und IEC60669-2-1: Klausel 2015 19,109
Technische Parameter:
| Einzelteil | Inhalt |
| Energie | Einphasiges mit Boden AC220V±5%/50Hz |
| Intelligentes industrielles Kontrollsystem |
IPC: IPC-810E Konfigurations-Software: E5 Oszilloskop: Tektronix oder Agilent Erwerbsmodul: mehrfach
elektrostatisches Pulveroberflächenc$sprühen |
| Schalten Sie Ausdauerprüfvorrichtung |
Station: 3 unabhängige Prüfstände Kontrollsystem: 7 Zollfarbe-LCD-Touch Screen +PLC+ Servomotor, hat es eine Kommunikationsschnittstelle, die für on-line-Gebrauch oder Kommunikation mit anderen Geräten (wie verschiedenen Lasten) bequem ist und Datenerfassung und Statistiken ermöglicht. Testanschlag: 0.1~100mm, können eingestellt werden Testgeschwindigkeit: 0.1~200mm/s, kann eingestellt werden AN/AUS-Zeit: der "ON"-Zeitraum ist (25+5 0) % des Gesamtzyklus und der "OFF"-Zeitraum (750 -5) %, 0.1~99.9 kann eingestellt werden Betriebskoeffizient: 3 - 40mal können eingestellt werden, verbunden mit Testanschlag, Testgeschwindigkeit und AN/AUS-Zeiteinstellung Warnungsentdeckung: Eingebaute Auswerteschaltung, wenn das Produkt ermittelt wird, um unqualifiziert zu sein, es eine hörbare und Sichtwarnung gibt und es Textaufforderungen gibt: 1)Wenn der Schalter verbunden ist, tritt ununterbrochene Leitung auf; 2)Wenn der Elektroschock ausbrennt, kann er nicht angeschlossen werden; 3)Wenn die Zählung ankommt. Lastsverbindungshafen: verschiedene Testlasten können angeschlossen werden, wie, wie Glühlampelast, außen mit Ballast beladene Lampenlast, Fernsehlast, induktive Belastung, kapazitive Last, Bewegungslast benötigt worden und so weiter. Maß: W1250mm×D650mm×H1150mm; Gewicht: 100kg. |
| Selbst-mit Ballast beladener Lampenlastskasten |
Digital-Spannungswert: Strecke 0 | 300V, Präzision 0,5, Digital-Energiewert: 0~9KW, Präzision 0,5 Ausgabekanal: Kanal 3 (zwei Kanäle sind 250W und der andere Kanal ist 400W) Schalternennspannung: 250V |, ist die Eingangsspannung, alle Betriebsparameter werden eingestellt an 250V~, einschließlich W, ichemporragen, I2 t und Einschaltstromwellenformen justierbar. Nennstrom 10A, 13A, 16A, 20A vier optional Jedes Gerät liefert ein schließendes Steuergerät (Touch Screen ausgewählte „Kalibrierungs“ Funktion), ist jedes Mal in der 90-Grad-Winkelleitung, kann diese Funktion für Anfangsausrüstungskalibrierung und Maßüberprüfung verwendet werden. Mit lang an langem weg von der Schutzfunktion, die Schutzzeit von 1 | 99S kann eingestellt werden, Abschaltungswarnungsschutz. |
Prüfungsprinzip:
IEC60669-1: 2017 und IEC60669-2-1: 2015, nur für Schalter mit einer Nennspannung von 250V.
Der Lastskastenstromkreis stimmt mit Abbildung 12b und clause19.3, mit Gleichrichterbrücke und Kondensator überein.

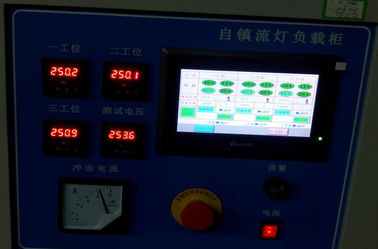

Gerätanzeige: Stromzähler und Voltmeter auf dem Gerät für die Überwachung.
Kalibrierverfahren:

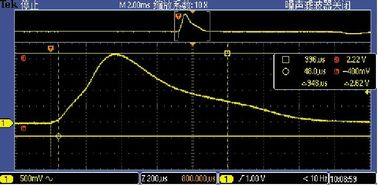

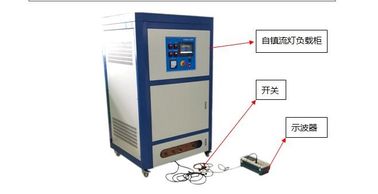

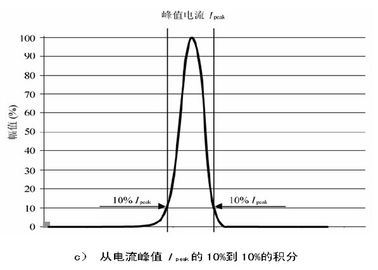

Manuelles Prüfverfahren und Kalibrierverfahren: Schalterprobe wird an den Ausgangsanschluss des Lastskastens angeschlossen, wird das Oszilloskop an den Kalibrierungshafen angeschlossen, und ein 0,2 Niveaunormalwiderstand (Widerstandswert ist 0,01 Ohm), wird in der Reihe an den Schalterstromkreis, und die Spannung über dem Normalwiderstand wird durch ein Oszilloskop gelesen, die Formel des Teilens der Spannung durch den Widerstand, um den Strom zu erreichen geschaltet (I=U/R=U/0.01=100*U), das Maßwellenformdiagramm (Standardwellenform GB16915.1-2014 als Referenz) ist, wie folgt:
Die gemessenen Daten werden zum Computer kopiert, und das probierte Spannungssignal wird durch Excel-Software berechnet. Teilen Sie die Spannung durch den Probenahmewiderstand (0,01 Ohm) um den gemessenen gegenwärtigen Wert I=U/R=U/0.01=100*U. zu erhalten.
Die Wellenformdaten von 10A-100W werden in der folgenden Tabelle gezeigt:
Um Übereinstimmung und Stabilität sicherzustellen, erfordern die oben genannten Daten mehr als 5 Maße (einschließlich kaltes und heiß), die Messwerte innerhalb der Anforderungen des Standards sind.
Automatische Prüfmethode:
Installieren Sie die zur Schalterausdauerprüfvorrichtung geprüft zu werden Schalterprobe, damit der Schalteranschluß mit dem selbst-mit Ballast beladenen Lampenlastskasten-Ausgangsanschluss angeschlossen wird und die industrielle Computerbus-leitung (Oszilloskop) an den Kalibrierungshafen angeschlossen wird. Wenn die Schalterausdauerprüfvorrichtung an den Befehls-Antriebsmanipulator angeschlossen wird, um den geschlossenen Schalter herzustellen, wird die gegenwärtige Welle, die durch den selbst-mit Ballast beladenen Lampenlastskasten gesendet wird, in einem Phasenwinkel von 90° eingeschaltet, und der industrielle Computer sammelt automatisch die gegenwärtigeSpitze der Spitzen I, I2 t und Spannung V und automatische Berechnung und vergleicht die Standarddaten und erlässt ein qualifiziertes Ausfallurteil.
