| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | calibration certificate (cost additional) |
| Modellnummer: | HC-500 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 30 TAGE |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 GESETZTES /month |
| Innere Kammer: | 1000mm*1000mm*1000mm | Drehende Geschwindigkeit (U/min): | 1 ~5 justierbar |
|---|---|---|---|
| Drehscheiben-Durchmesser: | 400 m, 200m | Drehscheiben-Höhe: | 200 Millimeter |
| Tropfendes Loch: | 0,4 Millimeter | Tropfender Bereich: | 800X800 Millimeter |
| Markieren: | Schutz-Testgerät des Eintritt-IPX1234,Schutz-Testgerät des Eintritt-1000L |
||

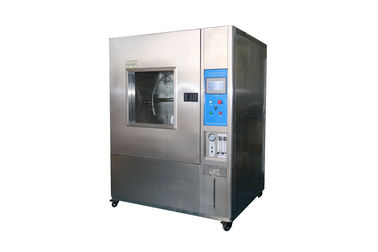

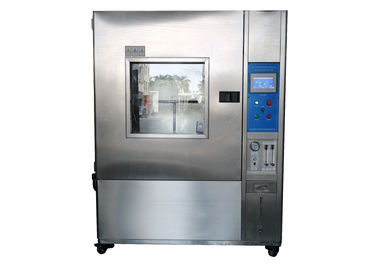

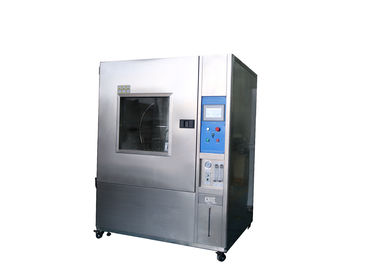

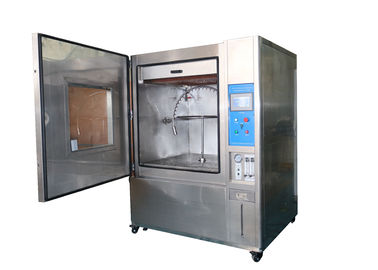

wasserdichte Grad 1000L IPX1234 prüfen PLC-Steuerprüfvorrichtung auf die elektrischen und elektronischen Produkte
Produkteinführung
Diese Ausrüstung ist für den Test von elektrischen Produkten passend, die Einschließung sind und in der Regenumwelt versiegelten, ob die gute Leistung der Ausrüstung und der Komponenten sicherstellen kann. Der wissenschaftliche Entwurf dieser Ausrüstung, damit die Ausrüstung realistisch simuliertes tropfendes Wasser sein können, des Wassers, die sprühen, Spritzwasser etc. Die Anwendung des umfassenden Kontrollsystems und der Frequenzumsetzungstechnologie macht den Rotationswinkel vom Prüflingsgestell. Der Pendelwinkel der Pendelstange und die Schwingenfrequenz des Spraywasserkanisters werden automatisch justiert.
IPX1/2, wasserdichtes Testgerät der Grad IPX3/4 sind entsprechend Iec 60529 entworfen und hergestellt < Degrees="" of="" protection="" provided="" by="" enclosures="">. Diese Ausrüstung wird in IPX1, IPX2, IPX3, wasserdichte Prüfungszwecke der Grad IPX4 angewendet, die weit bei den Beleuchtungsprodukten, elektrische und elektronische Produktbescheinigungsinstitutionen, Prüforganisationen und Produktionsunternehmen für Qualitätskontrolle angenommen werden.
Technische Leistung
| Innere Kammer | 1000mm*1000mm*1000mm |
| Äußere Kammer | 1500mm*1400mm*1900mm |
| Drehende Geschwindigkeit (U/min) | 1 ~5 justierbar |
| Drehscheiben-Durchmesser | 400 m, 200m |
| Drehscheiben-Höhe | 200 Millimeter, ist es justierbar |
| Tropfendes Loch | 0,4 Millimeter |
| IPX1, Geschwindigkeit des Tropfenfängers IPX2 (Wasserstrom) | 1 +0,5 0mm/min (IPX1), 3 +0,5 0mm/min (IPX2) |
| Tropfender Bereich | 800X800 Millimeter |
| Höhe | 120 Millimeter |
| Regen-Oszillations-Rohr | R200, R400 |
| Pendelwinkelstrecke des oszillierenden Rohrs | ±60°, ±180° (schließen Sie) an |
| Nadelloch | φ0 .4 Millimeter |
| Schwingengeschwindigkeit | IPX3 15times/min; IPX4 5times/min |
| Lochabstand | 50 Millimeter |
| Wasserstrom jedes Lochs | 0,07 l/min +5% |
| Spritzdruck | 80-150Kpa |
| Pendelschwingen | Max.±150° |
|
Düsenlöcher |
121 Löcher Ф0.5mm 1 Loch in der Mitte innere Kreise 1 von 12 Löchern an der Neigung 30° 4 äußere Kreise von 24 Löchern an der Neigung 15° |
Verwendungs-Methode
Vorbereitung vor dem Test
Drehen Sie den Netzschalter, wird das System an angetrieben, ist das Leistungsmesserlicht eingeschaltet, wird der Touch Screen an angetrieben, um den [Haupt] Schirm und Klicken [Steuerschirm] anzuzeigen um zum Steuerschirm zu gehen.

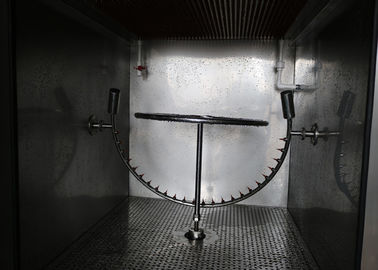

Installation 1.The des Oszillations-Rohrs
Installieren Sie verschiedene Arten von Pendelrohren entsprechend den Testbedingungen. Bei der Installierung, müssen Sie eine Seite des Lochs im Wasserauslauf auf die rechte Seite installieren. Als das Oszillationsrohr von R200 für Test IPX3 verwendete, müssen Sie 4 Löcher blockieren. Wenn das Rohr des Pendels R400 für Test IPX3 benutzt wird, muss es blockiert werden 5 Löchern.
2. Die Installation des tillable drehenden Stadiums
Das drehende Stadium hat zwei Stadien, und das Stadium wird entsprechend der Größe des Oszillationsrohrs ersetzt, und das Stadium kann links herum gedreht werden.
Beispielplatzierung
Setzen Sie die Probe auf die Drehscheibe und die Probe wird in einem Abstand von 200 Millimeter von der Nadel geregelt. Drücken Sie den manuellen Arbeitsmodus auf dem [Parameter] Schirm, um das drehende Stadium zu drehen und zu beobachten, ob die Rotation normal ist.
Test-Anfang
1, vertikaler Regen-Test des Tropfenfänger-IPX1: Verschieben Sie den Touch Screen Schirm auf [Parameter-Schirm] und klicken Sie ausgewählten Modus des Tropfenfängers IPX1-2 an, klicken Sie zum Startknopf, um den Test anzufangen, justieren Sie den Strömungsmesser von IPX1-2 auf den erforderlichen Fluss und offene Druckluft schließt den Tropfenfänger gleichmäßig, klickt den Knopf an, beginnt auf Test-TIMING.
Vertikaler Regen-Test des Tropfenfänger-2.IPX2:
Die Testoperation ist die selbe wie oben.
Oszillierende Wasserprobe des Rohrs 3.IPX3:
Verschieben Sie den Touch Screen Schirm auf den [Parameter] Schirm und drücken Sie den Knopf, drehen Sie automatisch das oszillierende Rohr in die Position 0°, stellen Sie die Testzeit, ein und wählen Sie den Modus IPX3. vor. Die Presse, justieren die Strömungsgeschwindigkeit des Produktionsablaufs IPX3 auf die Platte.
R200 (IPX3: 0.35LPM, IPX4: 0.7LPM), R400 (IPX3: 1.0LPM, IPX4: 1.5LPM)
Oszillierende Wasserprobe des Rohrs 4.IPX4:
Der Operationsprozeß ist der selbe wie die oszillierende IPX3 Wasserprobe. Nur der Testwinkel wird zu 350° eingestellt.
Düsen-Test des Spray-5.IPX3-4
Drehen Sie den Schirm zu [Parameter-Schirm], ausgewählter Spray-Düsenmodus, stellen Sie die Testzeit ein und die Zeit einstellen und drücken Sie den Knopf, justieren Sie den Strömungsmesser der Spray-Düse hinter dem Behälter auf 9LPM.
