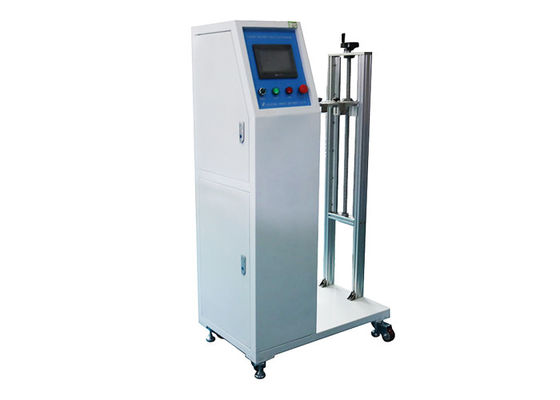

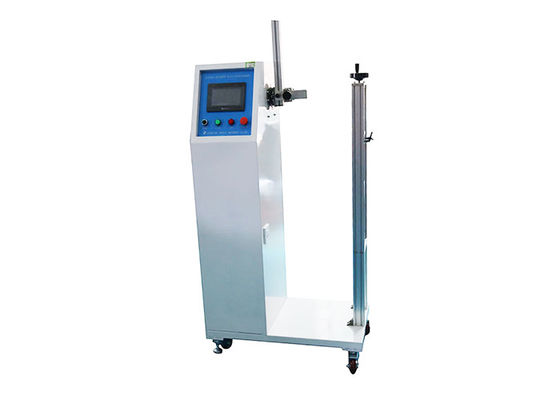

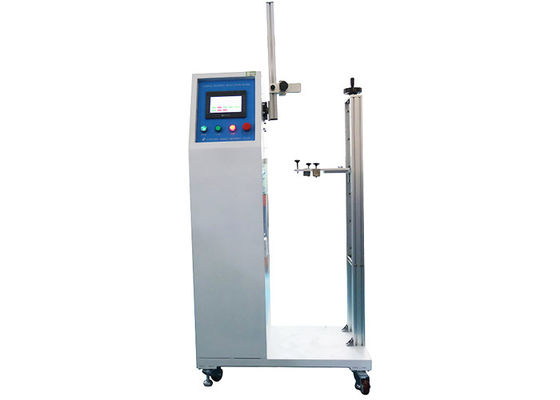

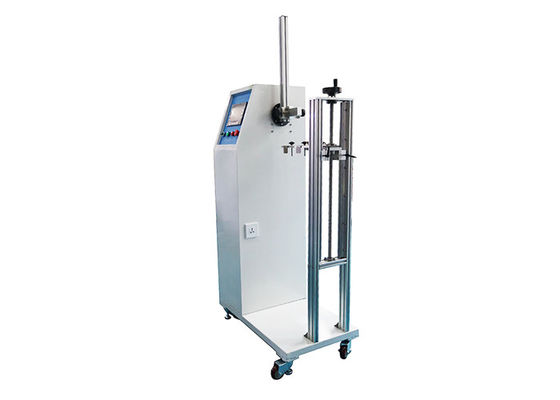

PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate
Plc-Warnlicht-Testgerät passt sich an IEC60598 die Klausel an 4.14.3, die einfach ist zu benützen
Produktdetails:
Herkunftsort: China
Markenname: HongCe
Zertifizierung: calibration certificate (cost additional)
Modellnummer: HDJ0008
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 30 TAGE
Zahlungsbedingungen: T / T, L / C
Versorgungsmaterial-Fähigkeit: 10 GESETZTES /month
Kontakt
Ausführliche Produkt-Beschreibung
Garantie: 1-jährig Produktname: Beleuchten der Verstelleinrichtungs-Prüfvorrichtung
Modell: HDJ0008 Handlungsachse der Rotation: 0-360°
Prüfer: Mitsubishi PLC HMI: Touch Screen Schnittstelle
Sprache: Englisch Last: Optional
Markieren:

Plc-Warnlicht-Testgerät

,

Helles Testgerät Iecs 60598

,

Helles Testgerät der Klausel-4.14.3

Plc-Steuerung, die Verstelleinrichtung beleuchtet, passt sich an Iec60598 die Klausel an 4.14.3, die einfach ist zu benützen





Produktinformation:

    Das Testgerät ist entsprechend 4.14.3 von Iec 60598-1 entworfen und hergestellt, hauptsächlich verwendet worden für die Drehung der LampenVerstelleinrichtungen und Biegeversuch der Tischlampen mit justierbarer Neigung und Position, Stehlampen und die Lampen, die für Berufsgebrauch sind (wie Lampen eines Plotters).

    Die Versuchseinrichtungen sind mit Technologie der digitalen Steuerung und Antriebsmechnismus. Die Rückseite und die Biegewinkel, Anschlag ausdehnend, Rotationswinkel, Testgeschwindigkeit und Prüfzyklus können eingestellt werden. Mit Testfertigstellung Teststörungs-Warnungsfunktion. Bedienungsfreundlich und funktionieren.



Technische Parameter:

1. Die Testrate kann eingestellt werden, der Satz, der von 0,1 bis 10mal/Min. reicht.

2. Der Biegewinkel kann, die Schwingenstrecke der vertikalen Linien auf beiden Seiten von eingestellt werden

0-180°.

3. Rotationsmittehöhe: 1200mm.

4. Der maximale Radius der Drehung des Pendels: R500mm.

5. Maximaler Anschlag des Ausdehnens von Aktion: 0-650mm.

6. Handlungsachse der Rotation: 0-360°.

7. Prüfzyklen können eingestellt werden, die Zahl von Zyklusstrecke 1-999999.

8. Die Befestigungen können eine Vielzahl von Proben innerhalb des Standardbereiches des Prüfungsbedarfs treffen.

9. Antriebsmotor: Servomotor.

10. Prüfer: Mitsubishi PLC.

11. HMI: Touch Screen Schnittstelle.

12. Geführte ganze englische Schnittstelle, einfach zu benützen.

13. Last: wenn die Anschlüsse außen angeschlossen sind, um zu laden (die Last ist optional, die zusätzlichen Kosten).

Einzelteil Parameter
Testrate 0,1 bis 10mal/Minute, können eingestellt werden
Biegewinkel 0-180°
Rotationsmittehöhe 1200mm
Der maximale Radius der Drehung des Pendels R500mm
Maximaler Anschlag des Ausdehnens von Aktion 0-650mm
Handlungsachse der Rotation 0-360°
Prüfzyklen 1-999999, kann eingestellt werden
Antriebsmotor Servomotor
HMI Touch Screen Schnittstelle
Last wenn die Anschlüsse außen angeschlossen sind, um zu laden (die Last ist optional, die zusätzlichen Kosten).



Standardbeschreibung:

4.14.3 werden Anforderungen für Justierkörper unten gegeben.

    a) Justierkörper und Durchschnitte der Anpassung, zum Beispiel Gelenke, Lastaufnahmemittel, Justagehalterungen oder teleskopische Rohre, werden so konstruiert, dass Schnüre oder Kabel nicht entlang der Längsachse durch mehr als 360° während der Operation gedrückt, festgeklemmt, beschädigt oder verdreht werden.

    ANMERKUNG: Wenn eine Beleuchtung trifft mehr als hat, gemeinsame eine die Grenze 360° auf jedes Gelenk zu, wenn sie nicht zusammen zu nah sind. Jeder Fall muss auf seinen eigenen Verdiensten beurteilt werden.

    Befolgung wird durch den folgenden Test überprüft:

    Der Justierkörper, ausgerüstet mit dem passenden Kabel oder der Schnur wird in Übereinstimmung mit Tabelle 4,5 betrieben. Ein Schaltzyklus ist eine Bewegung von einem Extrem der Strecke zum anderen und zurück zu der Ausgangsposition. Die Bewegungsgeschwindigkeit veranlaßt nicht das Gerät, bemerkenswert zu erhitzen und übersteigt nicht 600 Zyklen pro Stunde.

Für elektromechanische Kontaktsysteme wird dieser Test gleichzeitig mit dem elektrischen Verbindungstest von 4.11.6 durchgeführt.

Befolgung wird durch Inspektion überprüft.

    Nach dem Test ist nicht mehr als 50% der Stränge in einem Leiter gebrochen noch ist dort jeder möglicher schwere Schaden zur Isolierung wenn überhaupt der flexiblen Schnur. Die Schnur oder das Kabel

wird unterworfen und zufriedenstellt, der Isolationswiderstand und die Hochspannungstests, die in Abschnitt 10. spezifiziert werden.

   Kugelgelenke und dergleichen, in denen die festklemmenden Durchschnitte justiert werden können, werden mit den Gelenken nur leicht festgeklemmt, um übermäßige Reibung zu vermeiden geprüft. Bei Bedarf werden die Klemmbereiche während des Tests nachreguliert.

  Für Justierkörper, die aus einem flexiblen Rohr bestehen, ist der Regelbereich für diesen Test normalerweise 135° in beiden Richtungen von der Vertikale. Jedoch wo diese Anpassung nicht erzielt werden kann, ohne unvernünftige Kraft aufzuwenden, wird das flexible Rohr nur in die Positionen verbogen, in denen es an sich bleibt.

    b) Beleuchtungen mit die Durchschnitte der Anpassung gesollt innerhalb der Arme installiert sein erreichen, werden die Operation seiner beabsichtigten Funktion erlauben, ohne die Stabilität der Beleuchtung zu hindern oder Deformation irgendeines Teils des Baus zu verursachen, noch die Ursachen, verletzung wegen der Temperaturen über denen spezifiziert in Tabelle 12,1.

    Befolgung wird überprüft, indem man wie erwartet die Beleuchtung manipuliert oder behandelt, mit den Mitteln der Anpassung, normalen Gebrauch und durch Maß der Temperaturen während des Tests von 12,4 darzustellen.

  c) Für die Beleuchtungen, die innerhalb der Arme angebracht werden sollen, erreichen Sie, der Raum, der alle mögliche Durchschnitte der Anpassung, ausgenommen die Lichtstrahlöffnung, bis 5 cm weg von den Durchschnitten der Anpassung in irgendeiner Richtung umgibt, einwilligt mit den Temperaturgrenzen für die Durchschnitte von

Anpassung, wie in Tabelle 12,1 spezifiziert. Die gleichen Temperaturgrenzen treffen auch auf alle mögliche Durchschnitte der Anpassung zu, die nach der Positionierung der BeleuchtungsLichtstrahlöffnung beleuchtet werden.

   Befolgung wird überprüft, indem man die Lichtstrahlöffnung der Beleuchtung und durch Maß der Temperaturen während des Tests von 12,4 in Position bringt.

Plc-Warnlicht-Testgerät passt sich an IEC60598 die Klausel an 4.14.3, die einfach ist zu benützen 0

Plc-Warnlicht-Testgerät passt sich an IEC60598 die Klausel an 4.14.3, die einfach ist zu benützen 1
