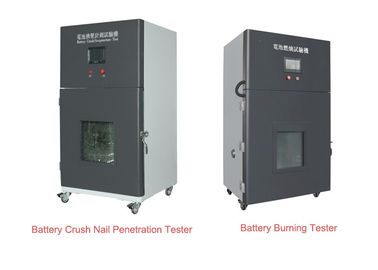

1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM

1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM

  • 1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM
  • 1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM
  • 1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM
  • 1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM
1KN | 20 KN-Batterie-Test-Kammer-Zerstampfungs-Nagel-Durchdringen 0~400MM
Produktdetails:
Herkunftsort: China
Markenname: HongCe
Zertifizierung: Calibration Certificate (Cost Additional)
Modellnummer: HC6205
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Customized
Verpackung Informationen: Sperrholz
Lieferzeit: 30 TAGE
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 GESETZTES /month
Kontakt
Ausführliche Produkt-Beschreibung
Druck-Strecke: 1KN | 20KN (kontrollierbar) Kraft-Toleranz: ±1%
Zerstampfungs-Strecke: 0~400MM Einheits-Schalter: Kg/N/Lb
Nagel-Durchdringen-Drehzahlbereich: 1 | 80mm/s Geschwindigkeits-Genauigkeit: ±0.1MM/S
Markieren:

Test-Kammer der Batterie-20KN

,

400MM Batterie-Test-Kammer

1KN | 20 Test-Kammer des KN PLC-Steuerbatterie-Zerstampfungs-Nagel-Durchdringen-0~400MM



Produktionsinformationen:

Diese Prüfvorrichtung ist entsprechend IEC62133 Klausel 7.3.6, 8.3.5 IEC60086-4 Klausel 6.5.3 Iec 60086-1, GB/T 18332.2-2001, UL1612, UN38.3, GB/T 31241-2014 und so weiter entworfen und hergestellt. Sie ist, den Energielithium-batterie-Anschluss zu simulieren, der unter Verwendung der Umwelt, wie Batterie in der Zerstampfung, im Durchdringen und im Feedback die verschiedenen Ergebnisse in verschiedenen Zerquetschungs-/Durchdringenzuständen tatsächlich ist.

Die Prüfung sollte unter Umwelttemperatur von 20℃ ± 5℃ sein, setzte die Batterie, die an Thermoelement (den Notenpunkt von den thermischen Paaren örtlich festgelegt auf großer Oberfläche der Batterie) im Entwurfsschrank anschließen, mit 3mm nicht rostfreiem Nagel Korrosion, den Mittelpunkt der Batterie mit Geschwindigkeit von 20mm/s-80mm/s. einzudringen.



Parameter:

Struktur Vertikale Art mit vertikaler Druckstruktur
Eingangsspannung 380V 50 Hz
Druck-Strecke 1KN | 20KN (kontrollierbar)
Kraft-Toleranz ±1%
Zerstampfungs-Strecke 0~400MM
Einheits-Schalter Kg/N/Lb
Nagel-Durchdringen-Drehzahlbereich 1 | 80mm/s (kontrollierbar)
Geschwindigkeits-Genauigkeit ±0.1MM/S
Nagel dringen Energie ein Öldruck
Prüfungsraum ≥ W300*D300*H200mm
Gesamtausmasse W940XD780XH1620 Millimeter
Beobachtungsfenster 390 x 360mm (20mm starkes ausgeglichenes explosionssicheres Glas)
Beleuchtung Mit Licht auf innerer Oberseite der Kammer
Basis Installiert mit 4 Universalrädern und 4 Reparierengießmaschinen, verfügbar für freigängiges und das Reparieren.
Explosionssichere Geräte Mit Luftfreigabefunktion erschöpfen Sie die überschüssige Luft, die produzierte, als prüfend; Mit explosionssicherer und Druckfreigabefunktion verringern magnetische Aufnahmeart Druckentlastungstür auf Rückseite des Schutzkabinetts (300*300mm), wann mit starkem Luftschock, die Entlastungs, tür automatisch sich zu öffnen, Explosionsschockkraft.
Kammer-Unterseite Mit Auszugart Sammlungsgerät für Elektrolyt und experimentellen Rückstand.
Wolframstahlnadel

Φ3X100MM 10 Stücke

Φ5X100MM 10pieces

Maschinen-Gewicht Über 400KG
Anzeigen-Methode Plc-Touch Screen


Standardbeschreibung von IEC62133

7.3.6 Zerquetschung von Zellen

a) Anforderungen

Die schwere Zerquetschung einer Zelle (zum Beispiel, während der Beseitigung in einem überschüssigen Verdichtungsgerät) verursacht nicht Feuer oder Explosion.

b) Test

Jede völlig belastete Zelle wird zwischen Planum zwei zerquetscht, wird die Kraft für die Zerquetschung durch einen hydraulischen Stoßheber aufgewendet, der eine Kraft von 13KN+1 KN ausübt, wird die Zerquetschung in gewissem Sinne durchgeführt, die das nachteiligste Ergebnis verursacht, sobald die maximale Kraft aufgewendet worden ist oder ein plötzlicher Spannungsabfall von Drittel der ursprünglichen Spannung, die Kraft wird freigegeben erreicht worden ist.

Eine zylinderförmige oder prismatische Zelle wird mit seiner Längsachsenähnlichkeit zum Planum des Zerquetschungsapparates, zum Besten zerquetscht, das breit ist und Schmalseiten von prismatischen Zellen, eine Sekunde der Zelle wird geprüft, º 90 um ihre Längsäxte drehte, die mit dem ersten Satz verglichen werden.

c) Annahmekriterien

Kein Feuer, keine Explosion



8.3.5 zerquetschen (Zellen)

a) Anforderungen

Die schwere Zerquetschung eines cellshall nicht verursachen Feuer oder Explosion.

b) Test

jede völlig belastete Zelle, aufgeladen entsprechend dem zweiten Verfahren bei der obere Grenzaufladungstemperatur in 8.1.2, wird sofort zwischen zwei Planum in einer umgebenden Temperatur übertragen und zerquetscht, wird die Kraft für die Zerquetschung durch einen hydraulischen Stoßheber aufgewendet, der eine Kraft von 13KN+1 KN.the Zerquetschung ausübt, wird durchgeführt in gewissem Sinne, die das nachteiligste Ergebnis .once verursacht, welches, die maximale Kraft aufgewendet worden ist, oder ein plötzlicher Spannungsabfall von Drittel der ursprünglichen Spannung ist erreicht von 10% von Deformation ist aufgetreten verglichen mit dem Anfangsmaß, die Kraft wird freigegeben gewesen (welche Bedingung auftritt sollte das Anzeichen zuerst sein, das die Kraft sollte freigegeben werden)

Eine zylinderförmige oder prismatische Zelle wird mit seiner Längsachsenähnlichkeit zum Planum des Zerquetschungsapparates .test nur die breite Seite von prismatischen Zellen zerquetscht.

c) Annahmekriterien

Kein Feuer, keine Explosion



Klicken Sie bitte hier Batterie-Test Equipment.pdf, um die ganzen Sätze von Testgeräten der Batterie zu erhalten.
