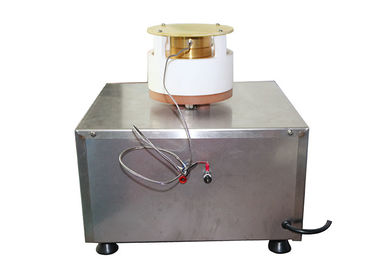

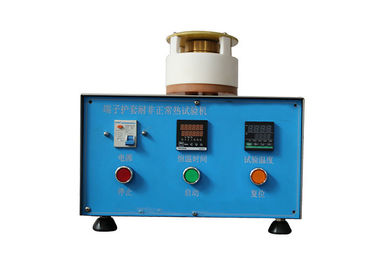

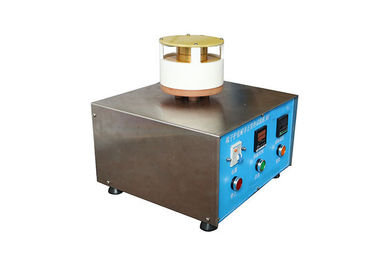

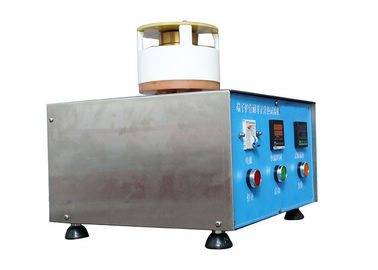

20mm Messingknopf-Operations-Prüfvorrichtungs-Stecker-Stifte, die Ärmel-anormale Hitzebeständigkeit isolieren

Standardbeschreibung

28.1.2 wird das Exemplar eines Steckers mit den Stiften, die mit isolierenden Ärmeln versehen werden, mittels der Prüfeinrichtung wie in Abbildung 40 gezeigt geprüft.

Diese Prüfeinrichtung besteht aus einer Isolierplatte A und eines Metallteils B: zwischen diesen zwei Teilen wird ein Luftraum von 3 Millimeter zur Verfügung gestellt und dieser Abstand wird durch Durchschnitte erhalten, die die Luftumwälzung nicht um die Stifte hindern.

Die vordere Oberfläche der Isolierplatte A ist rund und flach und hat ein Durchmessergleichgestelltes zweimal zum maximalen zulässigen Maß des Verpflichtungsgesichtes des Steckers, der in gegeben wird

relevantes Standardblatt.

Die Stärke dieser Isolierplatte ist 5 Millimeter.

Das Metallteil B ist- vom Messing und hat, auf einer Strecke von mindestens 20 Millimeter, die gleiche Form wie der maximale Entwurf des Steckers entsprechend dem relevanten Standardblatt.

Der Rest dieses Metallteils ist- so geformt, dass der Zusatz in Versuch durch ihn durch Leitung erhitzt wird und die Wärmeübertragung zum Zusatz in Versuch durch Konvektion oder Strahlung auf ein Minimum beschränkt wird.

Ein Thermoelement wird in einem Abstand von 7 Millimeter von der vorderen Oberfläche des Metallanteils an einer symmetrischen Position, wie in Abbildung 40 gezeigt eingefügt.

Die Maße der Löcher für die Stifte im Metallteil B sind- 0,1 Millimeter größer, als die maximalen Maße der Stifte, die im relevanten Standardblatt und in den Abständen zwischen den Stiften gegeben werden, die selben wie die sind, die im relevanten Standardblatt gegeben werden; die Tiefe der Löcher ist genügend.

ANMERKUNG 1 das Metallteil B kann von zwei oder gemacht werden Teilstücke, zu den Lochreinigungszwecken.

Die Exemplare werden in die Prüfeinrichtung eingefügt, gelegt in die ungünstigste Waagerechte, wenn die Prüfeinrichtung eine stabile Temperatur erreicht hat, gemessen mittels des Thermoelements, von (120 ± 5) °C für die Zusätze, die einen Nennstrom von 2,5 A haben und (180 ± 5) °C für die Zusätze, die eine höhere gegenwärtige Bewertung haben.

Die Temperatur wird an den relevanten Werten für 3 H. aufrechterhalten.

Die Exemplare werden dann von der Prüfeinrichtung herausgenommen und werden zur Raumtemperatur unten abkühlen gelassen, an der sie für 4 H. mindestens aufrechterhalten werden.

Die isolierenden Ärmel der Stifte der Exemplare werden dann eingereicht, bei einem Schlagversuch in Übereinstimmung mit Klausel 30 aber machten bei Raumtemperatur und abhängig von Sichtprüfung.

ANMERKUNG 2 während der Sichtprüfung, keine Sprünge auf den isolierenden Ärmeln sollte mit normaler oder korrigierter Vision ohne zusätzliche lineare Wiedergabe sichtbar sein, und die Maße der isolierenden Ärmel sollten nicht geändert haben, um Schutz gegen zufällige Berührung zu hindern.
