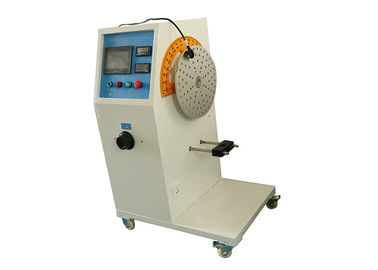

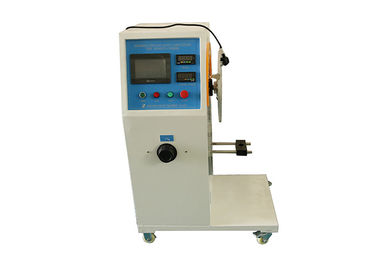

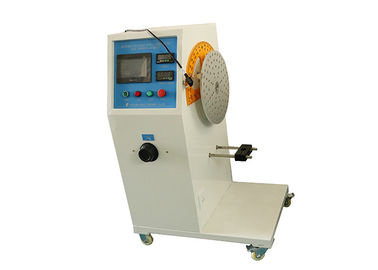

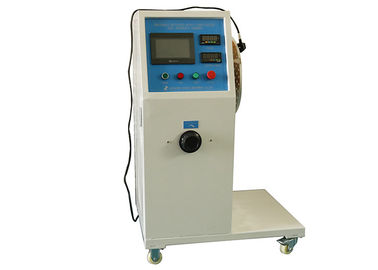

Schnüren Sie Biegeprüfung 0-360 ° einzelne Stations-Maschine IEC60335 für Haushaltsgerät

Steuerschnur-Biegeprüfung 0-360 PLC-IEC60335 ° einzelne Stations-Maschine für Haushaltsgerät

Produkteinführung

Der Haushaltsgerät-Versorgungs-Schnur-Biegeprüfungs-Apparat ist der Special, der entworfen ist und hergestellt entsprechend IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 Klausel 23,3 und 25,14 und etc., wird er benutzt, um die biegende (verbiegende) Widerstandleistung des Netzanschlusskabels der kleinen Haushaltsgeräte (wie Kaffeetopf/elektrisches Eisen) und der Lampen zu überprüfen, auch anwendbar auf Netzanschlusskabel, das Ausdauerprüfvorrichtung von Steckern und von Sockeln biegt.

Die Versuchseinrichtungen nehmen zu elektrischer Steuerung PLC, 7-Zoll-Farbtouch Screen intelligentes Operationssystem an; Servomotor, der den Testwinkel, digitales Instrument der hohen Präzision, digitale Frequenzumsetzung der Hochleistung, genaue Geschwindigkeitsregelung, sechs Zahlgedächtnistimer, kombinierte Multifunktionsklammer, Mittelmessgerät der Rotation, Biegewinkel justierbar, Spitzenleistung 4kw steuert. Prüfen Sie Zeiten (Maximum von 999999mal), Testgeschwindigkeit, und Testwinkel können eingestellt werden; er hat Untersuchungsfunktion des elektrischen Stroms. Dieses Gerät kann die Testbedingungen der meisten kleine Haushaltselektrogeräte erfüllen, die anwendbare Strecke ist weit.

Technische Parameter

Standardbeschreibung

23,3 verschiedene Teile eines Gerätes, das im Verhältnis zu einander im normalen Gebrauch sich bewegen kann, oder während der Benutzerwartung unbegründeten Druck nicht zu den elektrischen Verbindungen und zu den internen Leitern verursacht, einschließlich die, die Erdungskontinuität bereitstellen. Flexible metallische Rohre verursachen nicht Schaden der Isolierung der Leiter, die innerhalb sie enthalten werden. Offen-Spulenfrühlinge werden nicht benutzt, um die Verdrahtung zu schützen. Wenn eine Schraubenfeder, dessen Drehungen sich berühren, zu diesem Zweck benutzt wird, gibt es ein ausreichendes isolierendes Futter zusätzlich zur Isolierung der Leiter.

ANMERKUNG 1 die Hülle einer flexiblen Schnur, die mit Iec 60227 oder Iec 60245 übereinstimmt, wird als ein ausreichendes isolierendes Futter angesehen.

Befolgung wird durch Inspektion und durch den folgenden Test überprüft.

Wenn das Biegen im normalen Gebrauch auftritt, wird das Gerät in die Nullstellung des Gebrauches gelegt und wird an der Nennspannung geliefert und bearbeitet unter Normalbetrieb.

Das bewegliche Teil wird rückwärts und vorwärts, damit der Leiter durch den größten Winkel gebogen wird, der durch den Bau erlaubt wird, die Rate des Biegens seiend 30 pro Minute bewegt.

Zahl von flexings ist

− 10 000, denn Leiter gebogen während des normalen Gebrauches;

− 100, denn Leiter gebogen während der Benutzerwartung.

Das Biegen der ANMERKUNG 2 A ist eine Bewegung, entweder rückwärts oder vorwärts.

Das Gerät wird nicht beschädigt, soweit, dass Befolgung dieses Standards gehindert wird und sie für Weiterverwendung gepasst wird. Insbesondere widerstehen die Verdrahtung und seine Verbindungen der elektrischen Festigkeitsprüfung von 16,3, der Prüfspannung, die auf 1 000 V verringert wird und zwischen nur Liveteilen und zugänglichen Metallteilen angewendet ist.

25,14 versahen Geräte mit einer Versorgungsschnur, die bewegt werden, wenn in Kraft, sind

konstruiert, damit die Versorgungsschnur ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt.

ANMERKUNG, 1, das dieses nicht an den Geräten mit automatischen Schnurspulen anwendet, die durch 22,16 stattdessen geprüft werden.

Befolgung wird durch den folgenden Test überprüft, der auf einem Apparat durchgeführt wird, der ein oszillierendes Mitglied wie in Abbildung 8. gezeigt hat.

Das Teil des Gerätes, das die Einlassöffnung einschließt, wird am oszillierenden Mitglied damit, wenn die Versorgungsschnur an der Mitte seiner Reise ist, die Achse der Schnur befestigt, in der es hereinkommt

der Schnurschutz oder -einlaß ist vertikal und überschreitet durch die Achse der Oszillation. Die Hauptachse des Abschnitts der flachen Schnüre ist zur Achse der Oszillation parallel.

Die Schnur wird geladen, damit die aufgewendete Kraft ist

– 10 N, für die Schnüre, die eine nominale Querschnittsfläche übersteigt 0,75 Millimeter ² haben;

– 5 N, für andere Schnüre.

Der Abstand X, wie in Abbildung 8, zwischen der Achse der Oszillation und dem Punkt gezeigt wo

Schnur oder Schnurschutz kommt das Gerät, wird justiert damit, wenn das oszillierende Mitglied über seine vollständige Auswahl umzieht, die Schnur und Last machen die minimale seitliche Bewegung.

Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von flexings für Art z-Zubehöre befördert, die 20 000 sind und für andere Zubehöre 10 000. Die Rate des Biegens ist 60 pro Minute.

Das Biegen der ANMERKUNG 2 A ist eine Bewegung von 90°.

Die Schnur und seine verbundenen Teile werden durch einen Winkel von 90° nach Hälfte Anzahl von flexings gedreht, es sei denn, dass eine flache Schnur gepasst wird.

Während des Tests werden die Leiter an der Nennspannung geliefert und geladen mit dem Nennstrom des Gerätes.

ANMERKUNG 3 Strom wird nicht durch die Erdungsleitung geführt.

Der Test resultiert nicht herein

– ein Kurzschluss zwischen den Leitern;

– ein Bruch von mehr als 10% der Stränge irgendeines Leiters;

– Trennung des Leiters von seinem Anschluss;

– Lockerung irgendeines Schnurschutzes;

– Schaden der Schnur oder des Schnurschutzes, die Befolgung dieses Standards hindern konnten;

– gebrochene Stränge, welche die Isolierung durchbohren und zugänglich werden.

MERKEN Sie 4 Leiter mit.einschließen Erdungsleitungen.

Kurzschluss der ANMERKUNG 5 A zwischen Leitern der Schnur wird betrachtet aufzutreten, wenn der Strom ein Wertgleichgestelltes übersteigt

zweimal zum Nennstrom des Gerätes.
