| Material: | Messing | Externer Durchmesser: | Ф102mm |
|---|---|---|---|
| Zahl von Löchern: | 121 | Durchmesser von Düsen-Löchern: | Φ0.5 |
| Prallplatten-Abdeckungs-Winkel: | 30° | Standard: | IEC60529 |
| Markieren: | Abbildung 5-Eintritt-Schutz-Testgerät,Eintritt-Schutz-Testgerät Iecs 60529 |
||

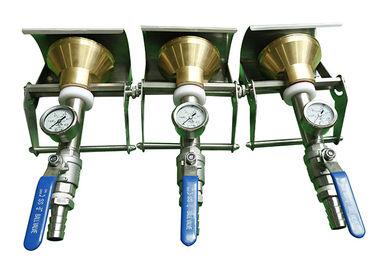

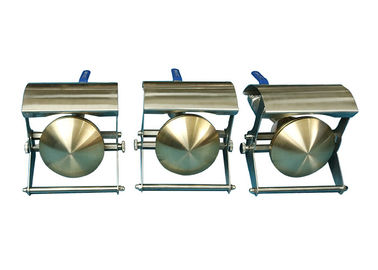

SPRAY-Düsen-Prüfvorrichtung des Abbildung 5-IEC60529 Handmessingfür Löcher IPX3 IPX4 121
Produkteinführung
Die Spray-Düse HT IPX3/4 ist Handversuchseinrichtungen, zum des Schutzes gegen das Sprühen und Spritzwasser zu überprüfen. Der Wasserdruck kann unter Verwendung des Flussbedienknopfs auf dem Gerät justiert werden, um die erforderliche Strömungsgeschwindigkeit zu geben. Der Druck kann auf dem Messgerät gesehen werden, das bequem durch die Düse in Position gebracht wird. Das Strahlbild der Düse wird zu den Spezifikationen von Iec 60529 gemacht. Der Unterschied zwischen IPX3 und IPX4 ist, dass das Leitblech im Test IPX4 entfernt werden sollte. Zu das Oberteil in jeder möglichen Richtung zu machen spritzt, dieses Gerät kann mit einer drehenden Tabelle der Probe verwendet werden.
Technische Parameter
| Einzelteil | Parameter |
| Eingangsleistung | Einphasiges AC220V, 50Hz |
| Wasserversorgung | Wasserstromrate ist >10L/min±5%, Druck ist Trinkwasser 50~150kpa ohne Einbeziehung. |
| Spraydüsenparameter |

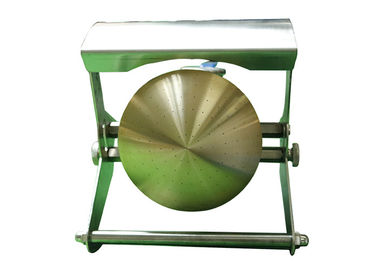

Externer Durchmesser: Ф102mm kugelförmiger Durchmesser: SФ75.5mm 121 Löcher Ф0.5mm; 1 Loch in der Mitte innere Kreise 1 von 12 Löchern an 30°pitch 4 äußere Kreise von 24 Löchern an 15°pitch Bewegendes Schildaluminium Spray-Düsemessing |
| Wasserstrom | 10L/min±5%, Strömungsmesser ist justierbar |
| Manometer | 50~150Kpa, Strecke des Manometers 0~0.25Mpa |
| Leitblech | Entfernbar |
| Standortanforderungen |
Eingeweihter wasserdichter Testraum IP, der Boden sollte mit Beleuchtung flach sein Mit guter Funktion des Zustroms und der Entwässerung. |
| Prüfungszeit | Manuelle Steuerung, mindestens 5min |

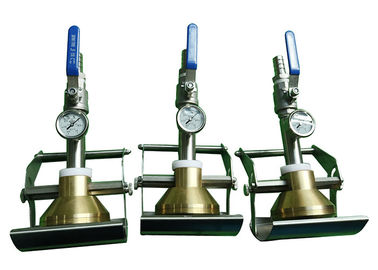

Manometer
Bewegliches Schild mit Gegengewicht
Kugelventil für Wasserstromregelung
Schlauchverbindungsstück
Installation und Kommission
Installieren Sie das Wasserstrommeter, den Schlauch und das Bewässerungsgerät als untengenanntes gezeigtes Bild, und öffnen Sie dann das Ventil, um den Wasserstrom zu justieren, um (10 ± 5%) l/min zu sein, und überprüfen Sie, ob das Manometer den Druck im Bereich von 50-150KPa zeigt. Wenn der Wasserstrom kleiner als 10 Liter ist, dann sollte eine Förderpumpe installiert sein, sich beziehen bitte das auf Schlagbild.
Wasserdichte Bewertung für Test des Beispiel IP3: Entsprechend Abbildung 5 IEC60529 mit Prallplattentest.
Wasserdichte Tests der Bewertung IP4 Beispiel: Entfernen Sie bitte die Prallplatte, um die Probe zu machen kann in allen Richtungen gespritzt werden.
Wenn Sie nicht es verwenden können, bitte, klicken Sie hier Benutzerhandbuch HH0803.pdf, um Tue-Benutzerhandbuch zu erhalten.
