| Prüfzyklus: | 192 Zyklen | Prüfstrom: | Wechselstrom 1-99.9A |
|---|---|---|---|
| Spannungsabfallstrecke: | 0-199.9mv | Stromversorgung: | Kundengerecht |
| Markieren: | Druck-Versuchseinrichtungen Iecs 60884-1,192 Zyklus-Druck-Versuchseinrichtungen |
||

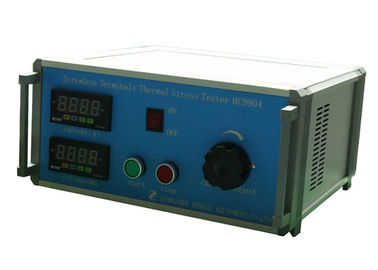

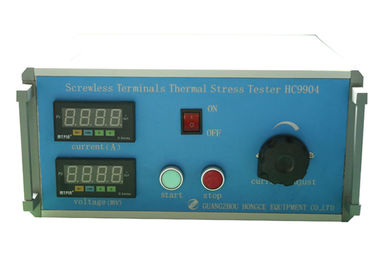

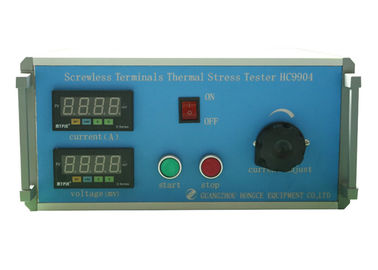

Elektrische IEC60884-1 und Wärmebelastungs-Versuchseinrichtungen für Screwless-Anschlüsse Stepless justieren Lasts-Strom
Standard:
Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 12.3.11 der allgemeinen Anforderungen‘.
Befolgung wird durch die folgenden Tests A) und B) überprüft, die auf fünf screwless Anschlüssen von Sockelausgängen durchgeführt werden, die nicht für irgendeinen anderen Test benutzt worden sind.
Beide Tests werden mit neuen kupfernen Leitern durchgeführt.
a) Der Test wird die screwless Anschlüsse für 1 h mit einem Wechselstrom ladend durchgeführt, der so in Tabelle 10 spezifiziert wird und steife feste Leiter anschließend 1 m lang, welches die nominale Querschnittsfläche hat, wie in der gleichen Tabelle spezifiziert.
Der Test wird auf jeder Spanneinheit durchgeführt.
Tabelle 10 – Prüfstrom für die Überprüfung von elektrischem und von Wärmebelastungen im normalen Gebrauch für screwless Anschlüsse
|
Nennstrom |
Prüfstrom |
Nominale Querschnittsfläche vom Leiter Millimeter2 |
| 10 | 15,7 | 1,5 |
| 16 | 22 | 2,5 |
Während des Tests wird der Strom nicht durch den Sockelausgang, aber nur durch die Anschlüsse geführt.
Sofort nach diesem Zeitraum wird der Spannungsabfall über jedem screwless Anschluss mit dem Nennstromfließen gemessen.
In keinem Fall fällt die Spannung, 15 Millivolt zu übersteigen.
Die Maße werden über jedem screwless Anschluss und so nahe gemacht, wie möglich zum Ort des Kontaktes.
Wenn die hintere Verbindung des Anschlusses nicht zugänglich ist, werden die Exemplare ausreichend durch den Hersteller vorbereitet möglicherweise; Sorgfalt wird, um angewendet das Verhalten der Anschlüsse nicht zu beeinflussen.
Sorgfalt wird angewendet, um zu garantieren, dass, während des Zeitraums des Tests, einschließlich die Maße, die Leiter und die Maßgeräte nicht merklich bewegt werden.
b) Die screwless Anschlüsse, die bereits der Bestimmung des Spannungsabfalls spezifiziert wird im vorausgegangenen Test A) unterworfen werden, werden wie folgt geprüft.
Während des Tests wird ein gegenwärtiges Gleichgestelltes zum Prüfstromwert, der in Tabelle 10 gegeben wird, geführt.
Die ganze Testanordnung, einschließlich die Leiter, wird nicht bewegt, bis die Maße des Spannungsabfalls abgeschlossen worden sind.
Die Anschlüsse werden 192 Temperaturzyklen, jeder Zyklus unterworfen, der eine Dauer von ungefähr 1 h hat und durchgeführt, wie folgt:
– die gegenwärtigen Flüsse für Minute ungefähr 30;
– während eines weiteren Zeitraums von Minute ungefähr 30 keine gegenwärtigen Flüsse.
Der Spannungsabfall jedes screwless Anschlusses wird bestimmt, wie für den Test von A) nach jeden 24 Temperaturzyklen und nach den 192 Temperaturzyklen vorgeschrieben abgeschlossen worden sind.
In keinem Fall fällt die Spannung, 22,5 Millivolt oder zweimal der Wert zu übersteigen, der nach dem 24. Zyklus gemessen wird, welches das kleinere ist.
Nach diesem Test zeigt eine Inspektion durch normale oder korrigierte Vision ohne zusätzliche lineare Wiedergabe keine Änderungen, die offenbar Weiterverwendung wie Sprünge, Deformationen oder dergleichen hindern.
Darüber hinaus wird der Test der mechanischen Festigkeit entsprechend 12.3.10 wiederholt und alle Exemplare widerstehen diesem Test.
Anwendung:
Es ist Gebrauch für Test, den die screwless Anschlüsse das elektrische und den Wärmebelastungen auftretend im normalen Gebrauch widerstehen.
Prüfling:
Screwless-Anschlüsse
Parameter:
| Parameter-Name | Parameter-Daten |
| Eingegebene Versorgung | AC120V±10%, 60Hz (kundengerecht) |
| Prüfzyklen | 192 Zyklen, gegenwärtiger Fluss für 30min, kein gegenwärtiger Fluss für 30min |
| Prüfstrom | Wechselstrom 1~99.9A± (3%±1A) |
| Spannungsabfallmaß | 0~199.9± (3%±1mv) |
