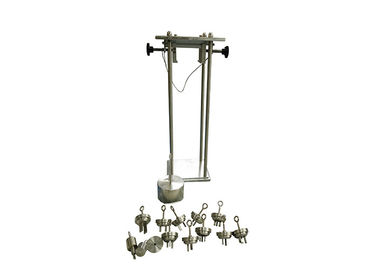

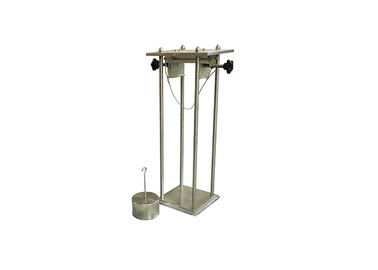

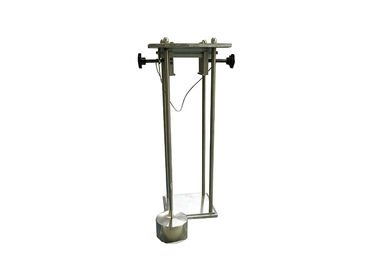

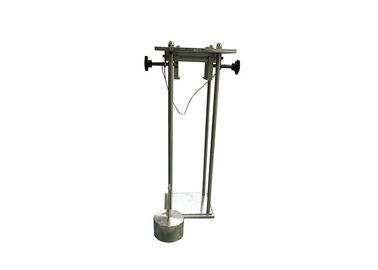

Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen

Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen

  • Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen
  • Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen
  • Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen
  • Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen
Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen
Produktdetails:
Place of Origin: China
Markenname: HongCe
Zertifizierung: Calibration certificate(cost additional)
Model Number: HC9916
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: Sperrholz
Delivery Time: 20 days
Payment Terms: L/C, T/T
Versorgungsmaterial-Fähigkeit: Satz 30 pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Prüfen Sie Stecker: Besonders angefertigt Prüfen Sie Stecker: Stahl
Test weight: Superposition Operating method: By manual
Markieren:

Sockelprüfvorrichtung

,

elektrische Steckerprüfvorrichtung

Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen





Standard:

Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 22,1 der allgemeinen Anforderungen‘



Anwendung:

Sie wird verwendet, um zu prüfen, ob die maximale Kraft des Ziehens des Steckers vom Sockel und die minimale Kraft des Ziehens des einzelnen Steckerstiftes vom Steckerbusch im Bereich vom Standarderforderlichen ist. Das Spannsystem ist einfach zu benützen.



Prüfling:

Haushalt oder ähnliche Zwecksockel.



Eigenschaften:

Die Kopfplatte dreht sich oben von einer Waagerechte zu einer vertikalen Orientierung und die Spannvorrichtung kann in die Kopfplatte gedreht werden. Diese Eigenschaften erlauben, dass das Gerät in vielen verschiedenen Konfigurationen gegründet wird, um verschiedene Standardbedingungen zu erfüllen. Standardstecker und Gewichte werden geliefert, um Prüfung auf den Sockeln durchzuführen, die bis zu 16A veranschlagt werden.
Pin-Messgeräte und die passenden Gewichte für die Prüfung der minimalen Auszugskraft werden separat verkauft. Das erforderliche Maß des Stiftmessgeräts muss vom Kunden spezifiziert werden.
Prüfen Sie die Stecker, die von Stahl mit der Rauheit hergestellt werden, die nicht 0.8mm übersteigt.
Kopfplattegelenke von horizontalem zur Vertikale.



Parameter:

Prüfen Sie Stecker Gemacht von Stahl, sollten die Teststecker und die Stifte entsprechend Stecker- und Sockelanforderungen des spezifischen Landes hergestellt werden.
Gewichte Ein Satz. Überlagerung kann erzieltes 100N, die Kraft sein, die durch addiertes Gewicht von 1/10 Testkraft aufgewendet wird
Operationsmethode Durch Handbuch



Maximale und minimale Auszugskraft für Stecker und Sockelausgänge:

Nennwert Zahl von Pfosten Ziehen der Kraft (N)
Das maximale Maßmessgerät des Multipolsteckerstiftes Das minimale Maßmessgerät des einzelnen Steckerstiftes Das maximale Maßmessgerät des einzelnen Steckerstiftes
≤10A 2 40 1,5 17
3 50
>10A~16A 2 50 2 18
3 54
Mehr als 3 70
>16A~32A 2 80 3 27
3 80
Mehr als 3 100





Prüfmethode:

Vor Erstbenutzung sollte Benutzer mit den relevanten Standards für effektiveres und richtig unter Verwendung der Prüfeinrichtung und des Abschlusses des Tests vertraut sein.

1. Überprüfung der maximalen Auszugskraft

a) Der Sockelausgang wird an der Montageplatte A eines Apparates wie in Abbildung 18 gezeigt befestigt, damit die Äxte der Buchsenkontakte vertikal und die Eintrittslöcher für die Stifte des Steckergesichtes abwärts sind. Stellen Sie den Teststecker mit den maximalen Größenstiften her, die in eingefügt werden und vom Sockelausgang zehnmal zurückgenommen sind.

b) Der Teststecker wird in den Sockel, hängen das Gewicht auf dem Teststecker eingefügt.



2. Überprüfung der minimalen Auszugskraft

a) Wählen Sie das Teststiftmessgerät vor: Sollte den passenden minimalen Stecker vorwählen feststecken.

b) Verwenden Sie das Entfettungsmittel, um das Steckerfett zu klären. Wie: Trichloräthylen- oder Erdöläther (notwendige Schutzmaßnahmen sollten erforderlich sein).

c) Der Sockelausgang wird am Gerät befestigt, das im Abbildung 18 gezeigt wird. Das Teststiftmessgerät wird leicht in den Einfügungsärmel eingefügt, die Äxte von den Buchsenkontakten sind vertikal und die Eintrittslöcher für die Stifte des Steckergesichtes abwärts herstellt.



3. Qualifikations-Bewertung

1. Anwendung der maximalen Auszugskraft: Der Stecker wird vom Sockel getrennt, beurteilt, wie qualifiziert.

2. Anwendung der minimalen Auszugskraft: Das Messgerät fällt nicht von der Kontaktversammlung innerhalb 30 s, dann geurteilt, wie qualifiziert.



Stecker-Sockel-Prüfvorrichtung für die Überprüfungs-Kraft notwendig, den Stecker für IEC60884-1 Figure18 Handbetrieb zurückzunehmen 0
