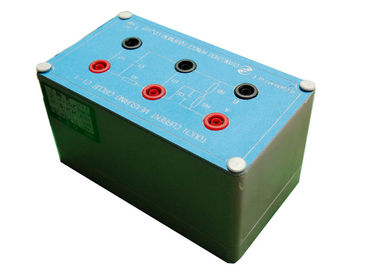

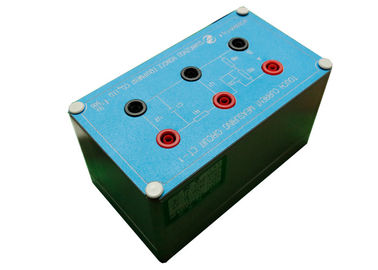

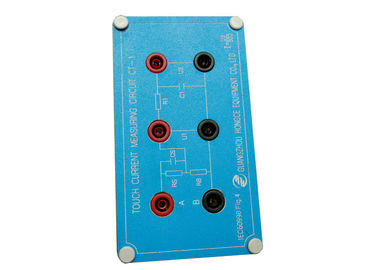

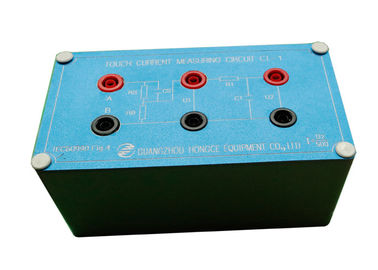

Einfache Abbildung 4-Noten-gegenwärtiges Test-Netz der Operations-IEC60990 für Vorstellungs- oder Reaktionsschutzleiter

Einfache Abbildung 4-Noten-gegenwärtiges Test-Netz der Operations-IEC60990 für Vorstellungs-oder Reaktions-Schutzleiter

Standard:

Note des Abbildung 4 IEC60990 gegenwärtig und das Messverfahren des Schutzleiterstroms

Anwendung:

Dieses Netz ist bequem zu verwenden und einfach zu benützen, und der Stromversorgungsschalter wird separat hergestellt, der die Mängel der Stromversorgungskapazität der vorhergehenden Maschine lösen kann und die stärkeren Produkte prüfen kann.

Prüfling:

mesuring Netznotenstrom belastet (sensorischer Strom oder Reaktionsstrom)

Vorbereitung vor Test

Die folgenden Apparate werden lange vor der Prüfung vorbereitet.

ein Satz des Oszilloskops.

ein Satz von 1times oder von Spannungssonde mit 10mal.

Ein Satz Stromversorgung (die Spannung oder die Frequenz können oder Variable auf den erforderlichen Test justiert werden.).

Prüfmethoden

1. Justieren Sie die Stromversorgung auf die Spannung und Frequenz, die der Test erforderte und verstopfen dann den Inputanschluß des gegenwärtigen test-Schalters des Kontaktes in die Stromversorgung. (bitte elektrifizieren Sie nicht, wann das Netz nicht. angeschlossen wird)

2. Fügen Sie die Probe in den Ausgangsanschluss des Kontaktstromtest-schalters ein.

3. Schließen Sie den Hafen B des gegenwärtigen test-Schalters des Kontaktes mit dem Hafen B des gegenwärtigen Prüfungsnetzes des Kontaktes an.

4. Schließen Sie den Hafen A des gegenwärtigen Testnetzes des Kontaktes an den Platz an, in dem der Kontaktstrom angefordert wird. Wie schließen Sie den Hafen A an den Ertrag oder das Oberteil des Adapters an, wenn der Netzadapter geprüft wird.

5. Die Oszilloskopsonde wird in Anschlüsse U1 oder U2 entsprechend den Testbedingungen festgeklemmt.

6. Schließen Sie die Stromversorgung an, setzen Sie Schalter „N“ zur Arbeitsstellung, setzen Sie die positive Phase in die Position der positiven Phase, Wählleitung „G“ zur Arbeitsstellung, Kontrolle, ob die geprüfte Probe auf Arbeit durch normalen Strom ist und dort eine Wellenform auf dem Oszilloskop ist.

7. Entsprechend den Standardanforderungen, nachdem die Probe arbeitet, im unterschiedlichen Modus „der positiven Phase“, „Rückseite“, „n-Linie auf“, „n-Linie weg von“, „G-Linie weg von“, „Linie G auf“ und so weiter, Lesespannung U1 und U2 direkt indem sie Oszilloskop, der Kontaktstrom verwenden, ist dem Höchstwert von U2 und dann von Verteilung 500 gleich.

Mitteilungen

Während des Tests ist es notwendig, Sicherheit zu beachten, weil Sie einige Anschlüsse berühren können.

Entsprechend Standardanforderungen GB/T 12113 und Iecs 60990 muss die Stromversorgung isoliert sein, und nulllinie und Erdung müssen zusammen angeschlossen werden. (die einfache Weise ist zu, ob Spannung auf nulllinie und Erdung existiert, wenn Spannung 2V, wie Energie 220V, die unterschiedliche Spannung zwischen nulllinie und Erdung mehr als 100V übertreffen, müssen die nulllinie und die Erdung angeschlossen werden.)

Bei der Prüfung, beachten Sie bitte die Polarität der Stromversorgung. Die Feuerlinie muss an das L Ende des Kontaktstromtest-schalters angeschlossen werden. Wenn die Verbindung falsch ist, gibt es eine Gefahr des Elektroschocks.

Schließen Sie das Oszilloskop an, prüfen Sie die Probe, dann schließen Sie die Energie nach Banschlusslinie, an und schließen Sie nicht die Testlinie an, wenn die Energie angeschlossen wird.
