Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate(cost additional) |
Modellnummer: | HC9903 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 20 Tage |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | Satz 30 pro Monat |
Gewichte: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Prüfen Sie Höhe: | 260, 280, 300, 320mm |
---|---|---|---|
Durchmesser des Zwingenlochs: | 6,5, 9,5, 13, 14.5mm | prüfen Sie Zeiten: | 0~9999 |
Durchmesser der Drehung: | 75mm | Prüfen Sie Rate: | 10±2 U/MIN |
Markieren: | Sockelprüfvorrichtung,elektrische Steckerprüfvorrichtung |

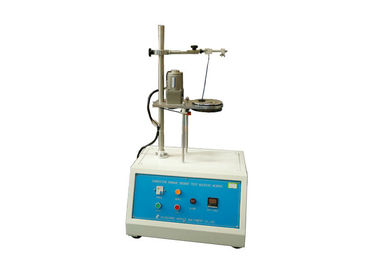

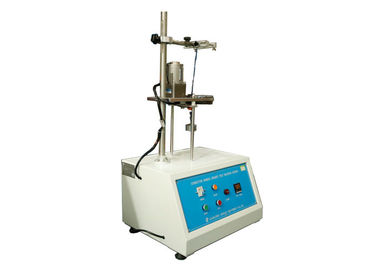

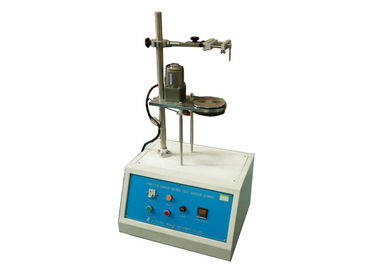

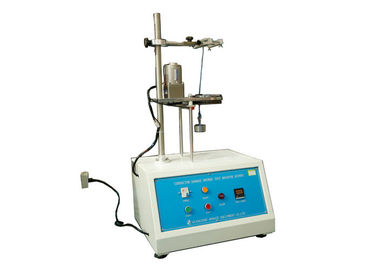

10±2 U/min das Abbildung 11 der Test-Raten-IEC60884, das Gerät auf die Prüfung des Schadens der Leiter prüft, sondern Arbeitsplatz aus
Standard:
Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel der allgemeinen Anforderungen‘ 12.2.2, 12.3.10 und Abbildung 11
Anwendung:
Es ist Gebrauch, zu überprüfen, ob die Anschlüsse mit Schraube und die screwless Anschlüsse Bären die Mechanismuskraft unter Normalbetrieb einmachen. Hauptsächlich Gebrauch zu urteilen, ob der Entwurf und die Struktur der Schraube Anschlüsse festklemmend die Bedingung der Klammer die Leiter ohne übermäßigen Schaden erfüllen.
Prüfling:
Schraubklemmen und screwless Anschlüsse
Parameter:
Modell | HC9903 |
Prüfen Sie Rate | 10±2 U/MIN |
Durchmesser der Drehung | 75mm |
Prüfen Sie Zeiten | 0~9999 |
Gewichte | 0,3, 0,4, 0,7, 0,9, 1.4kg |
Prüfen Sie Höhe | 260, 280, 300, 320mm |
Durchmesser des Zwingenlochs | 6,5, 9,5, 13, 14.5mm |
Standards | IEC60884-1, IEC60669-1 |
Normaler Test
1. Skalaanpassung: Entriegeln Sie die örtlich festgelegte Nuss der Skalaposition, stellen Sie die Befestigung auf die erforderliche Höhe auf den Test ein und reparieren Sie sie.
2. Zentrieren Sie Anpassung: benutzen Sie den Drahthammer, um die Mitte der Drehscheibe zu finden. Hier müssen wir der Form der Probe entsprechen, damit der führende-heraus Anschluss der Probe Ausrichtung ist.
3. Beispielinstallation.
3.1. Die Verbindungsanschlüsse werden an die entsprechenden Drähte und Klammer angeschlossen und nach der Installierung die Befestigungen regeln.
3.2. Der Draht sind durch zur entsprechenden Buchse und installieren das entsprechende Gegengewicht.
3.3. Vergleichstabelle des Gewichts, der Höhe und der Buchse als unten:
Nominale Querschnittsfläche des Leiters (Millimeter-²) | Durchmesser von Buchse Loch (Millimeter) | Höhe (Millimeter) | Masse für Leiter (Kilogramm) |
0,5 | 6,5 | 260 | 0,3 |
0,75 | 6,5 | 260 | 0,4 |
1,0 | 6,5 | 260 | 0,4 |
1,5 | 6,5 | 260 | 0,4 |
2,5 | 9,5 | 280 | 0,7 |
4,0 | 9,5 | 280 | 0,9 |
6,0 | 9,5 | 280 | 1,4 |
10,0 | 9,5 | 280 | 2,0 |
16,0 | 13,0 | 300 | 2,9 |
|
4. Normale Testschritte:
4.1. Stellen Sie 【Test-Zeit】 entsprechend Standardanforderungen ein, drücken Sie 4.2. Drücken Sie 【Anfangs-】 Knopf, die Gerätanfänge, um zu laufen, die Drehscheibe sich drehen mit einer Rate von 10r/min., nachdem Sie zum 【Test-Zeit】, zum automatischen Halt des Tests und mit solider Aufforderung erreicht haben. 4.3. Drücken Sie die gelbe Reset-Taste, um die Sprachaufforderung zu entfernen. Nachdem der Test abgeschlossen ist, sollte der Schalter des Leistungsschalters heruntergezogen werden und die Stromversorgung abschneiden. 4.4. Schlussfolgerung: Während des Tests rutscht der Leiter weder aus der Spanneinheit noch dem Bruch nahe der Spanneinheit heraus, noch wird der Leiter auf solch eine Art hinsichtlich machen es ungeeignet für Weiterverwendung beschädigt.
