Versuchseinrichtungen Iecs 60884,1, zum der Fixierung der Stifte im Körper des Stecker-einzelne Stations-Stecker Pin zu überprüfen

Versuchseinrichtungen Iecs 60884,1, zum der Fixierung der Stifte im Körper des Stecker-einzelne Stations-Stecker Pin zu überprüfen

Standard:

Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 24,10, Abbildung 30 der allgemeinen Anforderungen‘

Standardbeschreibung:

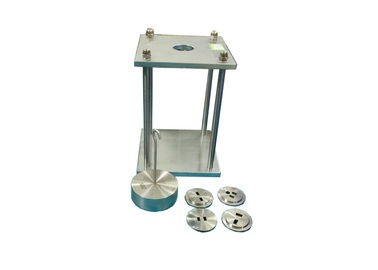

Der Stecker wird auf eine steife Stahlplatte gesetzt, die wie gezeigt mit versehen wird den Löchern, die für die Stifte des Steckers als Beispiel im Abbildung 30 passend sind.

Die Abstände zwischen den Mitten der Löcher (zum Beispiel, d1 und d2) sind die selben wie die Abstände zwischen den Mitten des Kreises, der um die Querschnittsfläche jedes Stiftes im Standardblatt des Steckers umgrenzt wird.

Jedes Loch hat einen Durchmesser, der dem des Kreises gleich ist, der um den Querschnitt des Stiftes umgrenzt wird plus (6 ± 0,5) Millimeter.

Der Stecker wird auf die Stahlplatte in Position gebracht, sodass die Mitten der Kreise, welche die Stifte umgrenzen, mit den Mitten der Löcher übereinstimmen.

Ein Zug P, der der maximalen Auszugskraft gleich ist, wie in Tabelle 16 gegeben, ist, ohne Rucke, für 1 Minute auf jedem Stift der Reihe nach, in Richtung der Längsachse des Stiftes angewandt.

Der Zug ist innerhalb eines Wärmeschranks bei einer Temperatur von angewandt (70 ± 2) °C, 1 h, nachdem der Stecker in den Wärmeschrank gelegt worden ist.

Nach dem Test wird der Stecker zur umgebenden Temperatur unten abkühlen gelassen und es wird überprüft, dass kein Stift im Körper des Steckers durch mehr als 1 Millimeter verlegt worden ist.

Prüfling: Stecker, Stift

Parameter:

Anwendung:

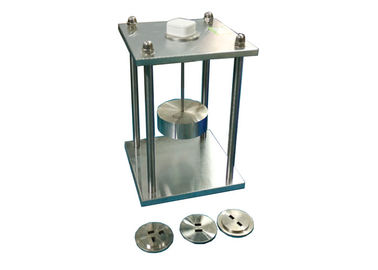

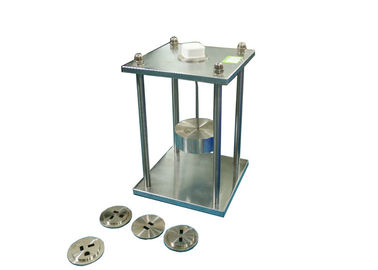

Sie wird für die Prüfung der Festigkeit des Steckers und des Steckerstiftes verwendet. Der Stecker wird auf eine steife Stahlplatte gesetzt, die mit den Löchern versehen wird, die für die Stifte des Steckers passend sind. Der Abstand zwischen den Mitten der Löcher ist der selbe wie die Abstände zwischen den Mitten des Kreises, der um die Querschnittsfläche jedes Stiftes im Standardblatt des Steckers umgrenzt wird.

Prüfmethode

1. Vor Erstbenutzung Benutzer, Vertrautes mit den relevanten Standards für effektiveres und richtig unter Verwendung der Prüfeinrichtung und des Abschlusses des Tests wenn.

2. Der Stecker wird auf die Stahlplatte in Position gebracht, sodass die Mitten der Kreise, welche die Stifte umgrenzen, mit den Mitten der Löcher übereinstimmen. Fügen Sie dann den Teststecker in den Sockel in Richtung der Längsachse des Stiftes ein. Nach diesem wird der Stecker in den Wärmeschrank mit Temperatur gelegt (70 ± wird 2) °C, 1 h nach, eine Zugkraft innerhalb eines Wärmeschranks angewendet

3. Wählen Sie die Spannvorrichtung entsprechend der Form des Steckers, und machen Sie sie wird angeschlossen fest mit dem Stecker (stellen Sie sicher, dass er nicht löst, wenn eine Zugkraft ausüben Sie)

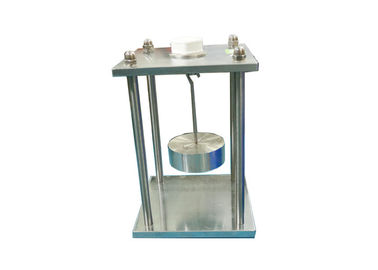

4. Wählen Sie das Zugkraftgewicht entsprechend der maximalen Auszugskraft, wie in Tabelle 16 gegeben (kann durch die Überlagerung erzielt werden), das Gewicht wird gehakt im Ring der Klammer, Griff sorgfältig und produziert nicht explosive Spannung.

5. Die Kraft ist auf jedem Steckerstift für 1 Minute, nach dem Test, der Stecker wird gelassen zur umgebenden Temperatur unten abkühlen angewandt und es wird überprüft, dass die Verschiebung irgendeines Steckerstiftes im Zündkerzenkörper nicht Überfluss 1 Millimeter sollte.

6. Lohnaufmerksamkeit zur Reinigung des Gerätes und zur Wartung der Sockel nach dem Test wird abgeschlossen.
