Auswirkungs-Testgerät des Hochenergie-Pendel-Hammer-50J

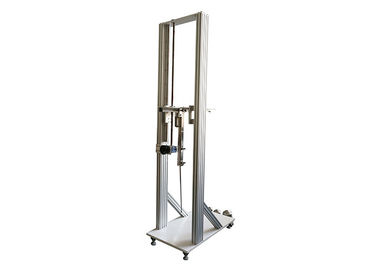

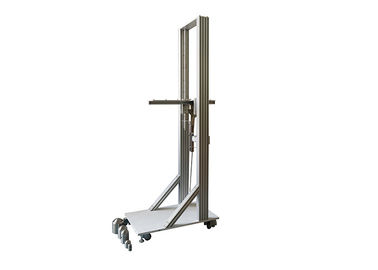

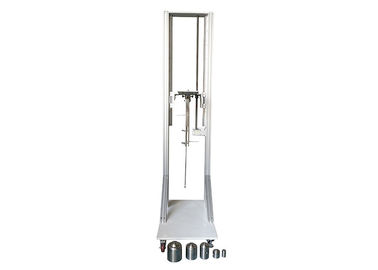

Auswirkungs-Testgerät des Hochenergie-Pendel-Hammer-50J

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

Produktdetails:

Herkunftsort: CHINA
Markenname: HongCe
Zertifizierung: calibration certificate
Modellnummer: HC9921A

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 25 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 gesetztes /month
Kontakt
Ausführliche Produkt-Beschreibung
Material: Edelstahl Auswirkungselement: 2,5,10,20,50J optional
Abwurfhöhe: 200-1200mm Pendelwinkel: 0-90 ° justierbar
Produkt-Name: Pendel-Hammer-Prüfeinrichtung Garantie: 1-jährig
Standard: IEC60068-2-75, IEC62262 Verwendung: Auswirkungsprüfmaschine
Markieren:

impact test equipment

,

pendulum impact testing machine

Auswirkungs-Prüfmaschine-Hochenergie-Pendel-Hammer-Prüfeinrichtungs-Edelstahl-Auswirkungs-Elemente



Standard:

IEC60068-2-75 Prüfung unter umgebungsbedingter Beanspruchung – Teil 2: Tests – Test wie: Hammertest-Klausel 5 Test Eha: Pendelhammer, Grad IEC62262 des Schutzes bereitgestellt von den Einschließungen für Elektrogeräte gegen externe mechanische Auswirkungen (IK-Code)



Standardbeschreibung:

Die Prüfeinrichtung besteht im Allgemeinen aus einem Pendel, das an seinem oberen Ende auf solch eine Art hinsichtlich sich dreht, in einer vertikalen Fläche gehalten zu werden. Die Achse des Gelenks ist bei 1 000 Millimeter über dem messenden Punkt. Das Pendel wird aus einem nominal steifen Arm und aus einem auffallenden Element verfasst, das mit den Anforderungen von Tabelle 1. übereinstimmt.

Für die Prüfung, die, Exemplare zu behandeln schwer, umfangreich oder schwierig ist, ein tragbares Pendel möglicherweise wird benutzt. Es stimmt mit der oben genannten Beschreibung überein, aber sein Gelenk wird geregelt möglicherweise direkt auf dem Exemplar oder auf einer beweglichen Struktur. In diesem Fall wird es sichergestellt, dass, vor den Tests, die Achse des Pendels horizontal ist, dass seine Festlegung genug steif ist und dass der Auftreffpunkt in der vertikalen Fläche ist, die durch die Achse überschreitet.

In allen Fällen wenn das Pendel freigegeben wird, wird es nur unter Einfluss der Gravitationskraft fallen lassen.



Anwendung:

Es trifft zu, um den mechanischen Zusammenstoßstärkegrad zu prüfen, wenn die Elektrogeräteoberteile externe Gegenstände zusammenstoßen.



Prüfling:

Das Oberteil des Meßkabinetts der elektrischen Energie, des Nebenstellenkabelschalttafel- und Kabelanschlusskastens und der ähnlichen Ausrüstung.



Eigenschaft:

Der Rahmen dieses Gerätes wird durch Edelstahl geschweißt, ist die Struktur kompakt und dauerhaft. Die Schienenplatten können auf und ab justiert werden, und der Auftreffwinkel ist das ° 0-90, das justierbar ist, die ganze Prüfeinrichtung ist einfach benützt zu werden. Das Gerät ist ein Hochenergiependel-Auswirkungsgerät für 2J und oben.



Parameter:

Pendelstangenwinkel 0-90 ° justierbar, Skalaanzeige
Pendelstangenlänge

1000mm.

φ9 wird für 1J verwendet und 2J, φ15.9 wird für 5J, 10J, 20J und 50J verwendet

Auswirkungselemente 2J, 5J, 10J, 20J, 50J
Auswirkungshöhe 200mm~1200mm justierbar




Auswirkungsenergie, gleichwertige Masse und Abwurfhöhetabelle:

Energy/J 2 5 10 20 50
Gleichwertiges Massenkilogramm (±2%) 0,5 1,7 5 5 10
Fallhöhe mm±1% 400 300 200 400 500




Beziehung zwischen IK-Code und Auswirkungsenergietabelle:

IK-Code IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Auswirkung energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Mechanische Prinzipien:

Dieser Apparat ist entworfen und hergestellt entsprechend Iec 60068-2-75, wird die Vorderseite der Pendelstange an auffallende Elemente angeschlossen, die Pendelstange auf eine bestimmte Höhe und sie, dann das Pendelstangenschwingen frei freizugeben, um die Prüflingsoberfläche innerhalb auszuwirken Bereich, zu definieren justiert. Verschiedene gleichwertige auffallende Massenelemente sind entsprechend unterschiedlicher Auswirkungsenergie und treffen auf unterschiedliche Elektrogeräteeinschließungsfestigkeitsprüfung zu.



Auswirkungs-Testgerät des Hochenergie-Pendel-Hammer-50J 0Auswirkungs-Testgerät des Hochenergie-Pendel-Hammer-50J 1
