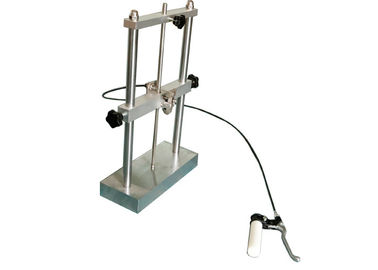

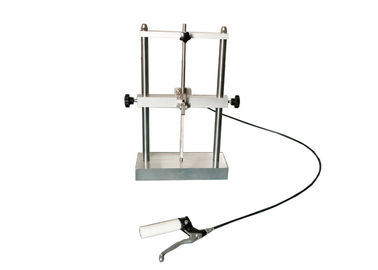

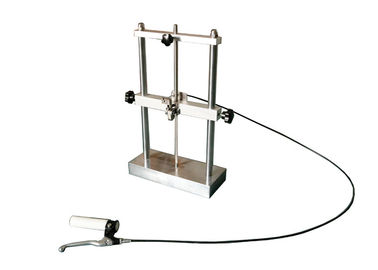

Auswirkungs-Prüfeinrichtung einzelne Stations-Abbildung 27 Iecs 60884-1

Einzelne Stations-Apparat des Abbildung 27-IEC60884-1 für Schlagversuch an der niedrige Temperatur-mechanischen Freigabe

Standard:

Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 24,4 der allgemeinen Anforderungen‘, Klausel 30,4, Abbildung 27 und Abbildung 42.

Standardbeschreibung:

Klausel 24,4:

Die Exemplare werden einem Schlagversuch mittels eines Apparates wie in Abbildung 27 gezeigt unterworfen.

Der Apparat, auf eine Auflage des Schwammgummis 40 Millimeter in Position gebracht stark, wird zusammen mit den Exemplaren in einen Gefrierschrank an einer Temperatur von gesetzt (– 15 ± 2) °C, für 16 H. mindestens.

Am Ende dieses Zeitraums, wird jedes Exemplar der Reihe nach in die Nullstellung des Gebrauches wie in Abbildung 27 gezeigt gelegt, und ein Gewicht wird von einer Höhe von 100 Millimeter fallen lassen. Die Masse des Fallgewichts ist (1 000 ± 2) G.

Nach dem Test zeigt das Exemplar keinen Schaden im Sinn von diesem Standard.

Schlagversuch der Klausel-30,4 bei der niedrigen Temperatur:

Die Exemplare werden einem Schlagversuch mittels des Apparates wie in Abbildung 42 gezeigt unterworfen. Die Masse des Fallgewichts ist (100 ± 1) G.

Der Apparat, auf einer Schwammgummiauflage, 40 Millimeter stark, wird, zusammen mit den Exemplaren, in einen Gefrierschrank an einer Temperatur von gesetzt (– 15 ± 2) °C für mindestens 24 H.

Am Ende dieses Zeitraums, wird jedes Exemplar der Reihe nach, in Position, wie in Abbildung 42 gezeigt gelegt, und das Fallgewicht wird von einer Höhe von 100 Millimeter fallen lassen. Vier Auswirkungen werden mehrmals hintereinander am gleichen Exemplar angewendet und drehen es durch 90° zwischen Auswirkungen.

Nachdem der Test die Exemplare Raumtemperatur ungefähr sind erreichen gelassen und dann überprüft sind.

Keine Sprünge der isolierenden Ärmel sind mit normaler oder korrigierter Vision ohne zusätzliche lineare Wiedergabe sichtbar.

Anwendung:

Dieses Gerät ist Gebrauch für die Prüfung der Schlagzähigkeit bei der niedrigen Temperatur von elektrischen Zusätzen sowie Drähte und Kabel.

Prüfling:

Elektrische Zusätze, Oberflächenart Montagekästen, Schraubendrüsen, Abdeckungen, Drähte und Kabel etc.

Eigenschaft:

Dieses Gerät sollte mit Kammer der niedrigen Temperatur benutzt werden, sollte das Gerät auf die Schwammgummiauflage von ungefähr starken 40mm gesetzt werden und sollte in die Kammer der niedrigen Temperatur vor und während des Tests gesetzt werden.

Parameter:

Prüfmethode:

1. Vor Erstbenutzung sollte Benutzer mit den relevanten Standards für effektiveres und richtig unter Verwendung der Prüfeinrichtung und des Abschlusses des Tests vertraut sein.

2. Das Exemplar wird unter das Stahlzwischenstück, das Gewicht ist Haken durch den Aufhänger, justieren die Position des Hakens, am Ende dieses Zeitraums, jedes Exemplar der Reihe nach wird gelegt in die Nullstellung des Gebrauches wie in Abbildung 27 gezeigt gesetzt, und ein Gewicht wird von einer Höhe von 100 Millimeter fallen lassen. Die Masse des Fallgewichts ist (1000±2) G.

3. Der Apparat, auf eine Auflage des Schwammgummis 40 Millimeter in Position gebracht stark, wird zusammen mit den Exemplaren in einen Gefrierschrank an einer Temperatur von gesetzt (- 15±2)℃, für mindestens 16h.

4. Wenn dieses mal oben ist, drücken Sie den Freigabegriff auf dem Gerät, das Gewicht ist Abwurf auf dem Exemplar, nach dem Test, das Exemplar zeigt keinen Schaden im Sinn von diesem Standard.

5. Säubern Sie und halten Sie die Ausrüstung instand, nachdem der Test abgeschlossen ist.
