Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung

Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung

  • Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung
  • Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung
  • Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung
Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung
Produktdetails:
Herkunftsort: CHINA
Markenname: HongCe
Zertifizierung: Calibration Certificate (Cost Additional)
Modellnummer: HJ0608C
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 30 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 gesetztes /month
Kontakt
Ausführliche Produkt-Beschreibung
Modell: HJ0608C Biegen des Winkels: 0-360°. Kann eingestellt werden
Biegen von Geschwindigkeit: 0~60 U/min, können eingestellt werden Steuerung: Programmierbare Steuerung PLC
Antrieb: Servomotor Operation: Touch Screen intelligente Operation
Stromversorgung: 230V 50HZ Garantie: 1-jährig
Markieren:

Plc-Abbildung 8-einzelne Stations-Apparat

,

Einzelne Stations-Apparat Iecs 60335-1

Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung



Standard:

Haushalt Iecs 60335-1 und ähnliche Elektrogeräte – Sicherheit – Teil 1: Klausel 23,3 der allgemeinen Anforderungen, Klausel 25,14 und Abbildung 8, Haushalt Iecs 60335-2-23 und ähnliche Elektrogeräte - Sicherheit - Teil 2-23: Bestimmte Anforderungen für Geräte für Haut- oder Haarpflegeklausel 11,101


Standardbeschreibung:
Klausel 23,3 Iecs 60335-1:
Verschiedene Teile eines Gerätes, das im Verhältnis zu einander im normalen Gebrauch sich bewegen kann, oder während der Benutzerwartung unbegründeten Druck nicht zu den elektrischen Verbindungen und zu den internen Leitern verursacht, einschließlich die, die Kontinuität mit Erde bedeckend bereitstellen. Flexible metallische Rohre verursachen nicht Schaden der Isolierung der Leiter, die innerhalb sie enthalten werden. Offen-Spulenfrühlinge werden nicht benutzt, um die Verdrahtung zu schützen. Wenn eine Schraubenfeder, dessen Drehungen sich berühren, zu diesem Zweck benutzt wird, gibt es ein ausreichendes isolierendes Futter zusätzlich zur Isolierung der Leiter.

Befolgung wird durch Inspektion und durch den folgenden Test überprüft.

Wenn das Biegen im normalen Gebrauch auftritt, wird das Gerät in die Nullstellung des Gebrauches gelegt und wird an der Nennspannung geliefert und bearbeitet unter Normalbetrieb.

Das bewegliche Teil wird rückwärts und vorwärts, damit der Leiter durch den größten Winkel gebogen wird, der durch den Bau erlaubt wird, die Rate des Biegens seiend 30 pro Minute bewegt. Die Anzahl von flexings ist
−10 000, für die Leiter gebogen während des normalen Gebrauches;
−100, für die Leiter gebogen während der Benutzerwartung.

Das Gerät wird nicht beschädigt, soweit, dass Befolgung dieses Standards gehindert wird und sie für Weiterverwendung gepasst wird. Insbesondere widerstehen die Verdrahtung und seine Verbindungen der elektrischen Festigkeitsprüfung von 16,3, die Prüfspannung, die auf 1 000 V verringert wird und
zugetroffen zwischen nur Liveteilen und zugänglichen Metallteilen. Darüber hinaus nicht mehr als ist 10% der Stränge jedes möglichen Leiters der internen Verdrahtung zwischen dem Hauptteil des Gerätes und dem beweglichen Teil gebrochen. Jedoch wenn die Verdrahtungsversorgungsstromkreise, die nicht mehr als 15 W verbrauchen, dann nicht mehr als 30% der Stränge gebrochen sind.


Klausel 25,14 Iecs 60335-1:
Geräte versahen mit einer Versorgungsschnur und das bewegt werden, wenn in Kraft, wird konstruiert, damit die Versorgungsschnur ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt.

Befolgung wird durch den folgenden Test überprüft, der auf einem Apparat durchgeführt wird, der ein oszillierendes Mitglied wie in Abbildung 8. gezeigt hat

Das Teil des Gerätes, das die Einlassöffnung einschließt, wird am oszillierenden Mitglied damit, wenn die Versorgungsschnur an der Mitte seiner Reise ist, die Achse der Schnur, in der es den Schnurschutz oder -einlaß kommt, ist vertikal und überschreitet durch die Achse der Oszillation befestigt. Die Hauptachse des Abschnitts der flachen Schnüre ist zur Achse der Oszillation parallel.

Die Schnur wird geladen, damit die aufgewendete Kraft ist
– 10 N, für die Schnüre, die eine nominale Querschnittsfläche übersteigt 0,75 Millimeter ² haben;
– 5 N, für andere Schnüre.

Der Abstand X, wie in Abbildung 8, zwischen der Achse der Oszillation und dem Punkt gezeigt, in dem die Schnur oder der Schnurschutz das Gerät kommt, wird damit wenn die oszillierenden Mitgliedsbewegungen über seiner vollständigen Auswahl, die Schnur und zu laden die, minimale seitliche Bewegung zu machen justiert.

Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von flexings für Art z-Zubehöre befördert, die 20 000 sind und für andere Zubehöre 10 000. Die Rate des Biegens ist 60 pro Minute.

Die Schnur und seine verbundenen Teile werden durch einen Winkel von 90° nach Hälfte Anzahl von flexings gedreht, es sei denn, dass eine flache Schnur gepasst wird.

Während des Tests werden die Leiter an der Nennspannung geliefert und geladen mit dem Nennstrom des Gerätes. Strom wird nicht durch die Erdungsleitung geführt.

Der Test resultiert nicht herein
– ein Kurzschluss zwischen den Leitern, solch, denen der Strom ein Wertgleichgestelltes zweimal zum Nennstrom des Gerätes übersteigt;
– ein Bruch von mehr als 10% der Stränge irgendeines Leiters;
– Trennung des Leiters von seinem Anschluss;
– Lockerung irgendeines Schnurschutzes;
– Schaden der Schnur oder des Schnurschutzes, die Befolgung dieses Standards hindern konnten;
– defekte Stränge, welche die Isolierung durchbohren und zugänglich werden.

Klausel 11,101 Iecs 60335-2-23:

Die Geräte, die eine Schwenkerverbindung enthalten, werden mit ihrer Hauptachse in Position gebracht, die, die Versorgungsschnur horizontal ist, die vertikal hängt. Eine Zugkraft von 1 N wird an der Versorgungsschnur aufgewendet.



Das Gerät wird an der Nennspannung, der Strom geliefert, der 1,25mal der Nennstrom ist.



Das Gerät wird über seine Hauptachse mit einer Rate von ungefähr 50 r/min, den Drehsinn gedreht, der jede 20 Revolutionen aufgehoben wird. Der Test wird für 1 500 Umdrehungen durchgeführt.



Der Temperaturanstieg der Schleifkontakte übersteigt nicht 65 K.



Klausel 25,101 Iecs 60335-2-23:

Schwenkerverbindungen sind für normalen Gebrauch des Gerätes ausreichend.



Befolgung wird durch den folgenden Test überprüft.



Das Gerät wird unter den Bedingungen bearbeitet, die in 11,101, die Anzahl von den Revolutionen spezifiziert werden, die bis 20 000 erhöht werden.

Nach diesem Test werden die Schwenkerverbindung und die Versorgungsschnur für Weiterverwendung gepasst. Liveteile sind nicht zugänglich geworden und das Gerät widersteht der elektrischen Festigkeitsprüfung von 16,3.



Anwendung:
Es wird verwendet, um zu prüfen, ob die Versorgungsschnur der kleinen Haushaltsgeräte (wie Kaffeetopf/elektrisches Eisen) und der Lampen ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt.

Prüfling:
 Kleine Haushaltsgeräte, wie Kaffeetopf, elektrisches Eisen, Toaster, Beleuchtungen und etc.

Parameter:

Einzelteil-Name Parameter
Biegen oder Schwenkwinkel 0-360°. Kann eingestellt werden
Biegen oder Schwenkergeschwindigkeit 0~60 U/min, können eingestellt werden
Testzeiten 0~999999mal, können eingestellt werden und angezeigt werden
Energie 230V 50Hz
Steuerung Programmierbare Steuerung PLC
Antrieb Servomotor
Operation 7" Touch Screen intelligente Operation
Max. Spitzenleistung 5KW
Ausgangsspannung 0~250V
Max. Ausgangsstrom 16A
Max. Tragfähigkeit 15kg
Prüfstand 1 Station
Exemplarbefestigung

Universalbefestigungen für Geräte des kleinen Hauses, 1 eingestellt
Universalbefestigungen für Haut- u. Haarpflegegeräte, 1 gelegt

Temperatur-Messen Handinfrarotthermometer
Lastsgewichte 5N*1,10N*1
Standards

IEC60335-1 Klausel 25,14. Abbildung 8,
IEC60335-2-23 Klausel 11,101 und 25,101


Guangzhou Hongce stellt einen ganzen Satz Testgerät für Haushaltsgeräte (IEC60335), wir kann entsprechende Lösungen und Ausrüstung für verschiedene Standards und Kundenanforderungen zur Verfügung stellen und zur Verfügung stellt Ausrüstungsanträge für Laborplanung und -bau zur Verfügung.
Klicken Sie bitte die Reihenausrüstung list.pdf der Verbindung IEC60335, um den ganzen Sätzen von Iec Testgerätliste mit 60335 Reihen zu erhalten.

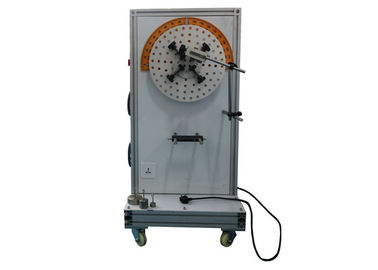

Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung 0

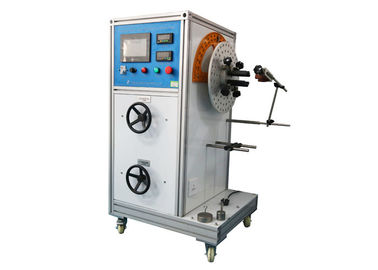

Einzelne Stations-Apparat des Abbildung 8-IEC60335-1 zu Haushaltsgerät-Biegeprüfung PLC-Steuerung 1
