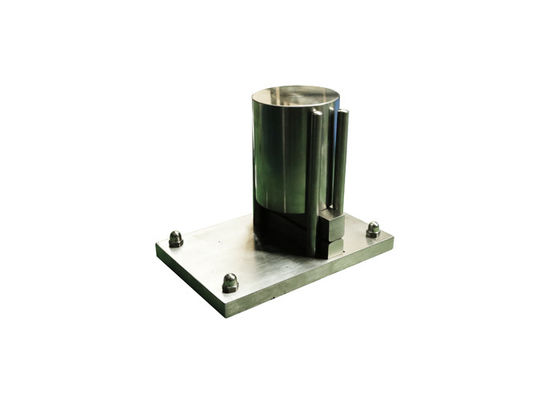

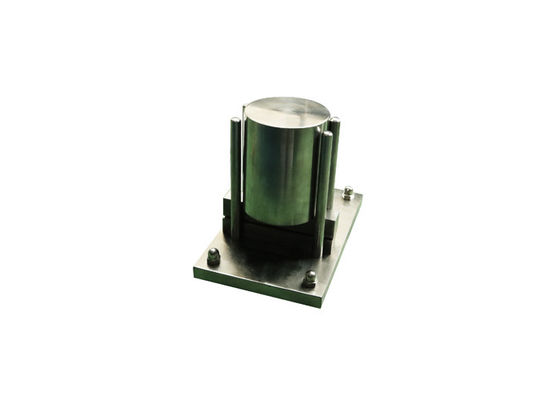

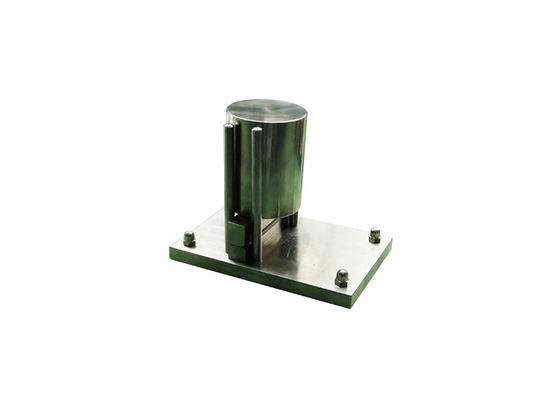

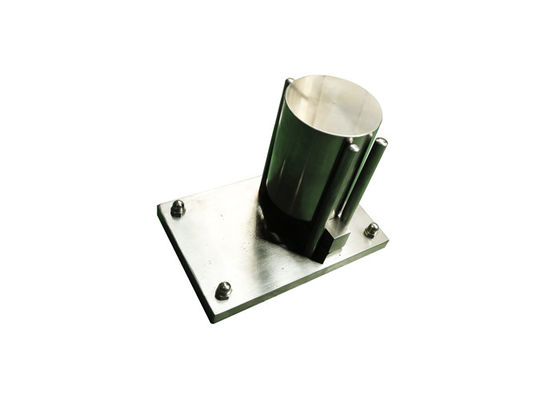

20N Edelstahl-Hitzebeständigkeits-Kompressions-Versuchseinrichtungen Iecs 60884-1

Stecker-Sockel-Prüfvorrichtungs-Hitzebeständigkeits-Kompressions-Versuchseinrichtungen-Edelstahl Iecs 60884-1

Standard: Iec 60884-1 2013 Klausel 24,19, 25,4 und Abbildung 38

Standardbeschreibung:

Die Exemplare werden einem Druckversuch mittels eines Apparates wie in Abbildung 38 gezeigt, der Test unterworfen, der in einem Wärmeschrank bei einer Temperatur von gemacht wird (80 ± 2) °C.
Der Apparat enthält zwei Stahlbacken und hat ein zylinderförmiges Gesicht von 25 Millimeter-Radius, eine Breite von 15 Millimeter und eine Länge von 50 Millimeter. Die Länge von 50 Millimeter kann, abhängig von der Größe des geprüft zu werden Zusatzes erhöht werden.
Die Ecken werden mit einem Radius von 2,5 Millimeter gerundet.                                        Stecker-Sockel-Prüfvorrichtung
Das Exemplar wird zwischen den Kiefern festgeklemmt, sodass diese gegen es im Bereich, in dem es im normalen Gebrauch gegriffen wird, die Mittellinie der Kiefer drücken, die so übereinstimmen, fast wie möglich mit der Mitte dieses Bereichs. Die Kraft traf durch die Kiefer ist 20 N. zu.
Nach 1 h werden die Kiefer entfernt und die Exemplare zeigen keinen Schaden im Sinn von diesem Standard.         Stecker-Sockel-Prüfvorrichtung

Anwendung: Dieses Gerät ist Gebrauch für Druckversuch für die Überprüfung der Wärmebeständigkeit für Zusätze für Elektrogeräte und Aufputzmontagekasten

Prüfling: Leichentücher des tragbaren Sockelausgangs, der Zusätze für Elektrogeräte und des Aufputzmontagekastens

Eigenschaft: Diese Kompressionsversuchseinrichtungen werden mit der Klemmbacke, örtlich festgelegtem Kiefer, Führern und Kompressionsgewichten, Gebrauch für Druckversuch für die Überprüfung der Wärmebeständigkeit für Zusätze für Elektrogeräte und Aufputzmontagekasten mit einem Wärmeschrank gebildet.

Parameter:

1. Kompressionsgewicht: Haben eines zylinderförmigen Gesichtes von 25 Millimeter-Radius, Ecken werden mit einem Radius von 2,5 Millimeter gerundet
2. Kompressionskraft: 20N
3. Testzeit:                                                                        Stecker-Sockel-Prüfvorrichtung

1 Minute, Test bei einer Temperatur von (25 ± 5) °C - für Leichentücher von tragbaren Sockelausgängen –;

1 Stunde, Test bei einer Temperatur von (80 ± 2) °C - für Zusätze für Elektrogeräte und Aufputzmontagekasten.
