Herkunftsort: | CHINA |
Markenname: | HongCe |
Zertifizierung: | calibration certificate (cost additional) |
Modellnummer: | HJ0636C |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiatable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 40 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10 gesetztes /month |
Produktname: | Kühlschrank-Tür-Ausdauer-Prüfvorrichtung | Stromversorgung: | 220V 50Hz |
---|---|---|---|
Standard: | IEC 60335-2-24, IEC 62552 | Anwendung: | Kühlschranktürtest |
Fahren Sie Modus: | Servomotorantrieb | Rotierender offener naher Tür-Winkel: | 0-90°, kann eingestellt werden |
Fach-Türeinstieg-Abstand: | 0-100mm, können eingestellt werden | Garantie: | 1-jährig |
Markieren: | Plc-Kühlschrank-Tür-Ausdauer-Prüfvorrichtung,Tür-Ausdauer-Prüfvorrichtung des Kühlschrank-360°/S |
0-360°/Kühlschrank-Tür-Ausdauer-Prüfvorrichtung Steuer s PLC intelligente integrierte
Test-Projekt:
Klausel 22,112 Iecs 60335-2-24
Türen und Deckel von Fächern im Gerätetestgerät
22,11 sind 2 die Türen und die Deckel von Fächern in den Geräten mit einem freien Raum zu von nach innen geöffnet sein fähig.
Befolgung wird durch den folgenden Test überprüft.
Das leere Gerät wird von der Versorgung getrennt, gesetzt auf eine horizontale Unterstützung und planiert in Übereinstimmung mit den Anweisungen für Installation, wenn den Gießmaschinen und Rollen wenn überhaupt orientiert worden, justiert oder blockiert sind, um zu verhindern, dass das Gerät sich bewegt. Verschlüssen wenn überhaupt auf Türen oder Deckeln werden entriegelt gelassen.
Türen und Deckel sind während eines Zeitraums von 15 Min. geschlossen.
Eine Kraft wird dann an einem Punkt aufgewendet, der mit einem zugänglichen inneren Punkt, jeder passenden Tür oder Deckels des Gerätes, am Mittelpunkt des Randes weit von der Scharnierachse im Richtungssenkrechten mit der Fläche des Deckels oder der Tür gleichwertig ist.
Die Kraft wird mit einer Rate aufgewendet, die nicht 15 N/s übersteigt und der Deckel oder die Tür öffnen sich, bevor die Kraft 70 N. übersteigt.
Klausel 11,2, Klausel 11,3 Iecs 62552
Zuverlässigkeitsprobe für Türen, Deckel und Fächer
11,2 externe Türen und Deckel
11.2.1 Testbedingungen/Vorbereitung
Die umgebende Temperatur ist zwischen +16 °C und +32 °C.
Das Kühl-Gerät ist ausgeschaltet.
Die Tür
11.2.2 Eröffnungssequenz (siehe Tabelle 4)
Die Bewegung der Tür wird von einem Winkel von 0° zu einem Öffnungswinkel zwischen 5° und 15° gesteuert, gefolgt von einer Bewegungsfreiheit der Tür, die kontrollierte Bewegung, die ungefähr sinusförmig ist. Die Öffnung der Tür findet im ersten Viertel des Zeitraums des Zyklus statt.
11.2.3 schließende Reihenfolge (siehe Tabelle 4)
Die Bewegung der Tür wird vom Öffnungswinkel von 45° zu einem Winkel zwischen 40° und 35° gesteuert, gefolgt von der Bewegungsfreiheit der Tür und seines Schließens wie im normalen Gebrauch.
Die Anzahl von Zyklen pro Minute ist 10 bis 25.
– Für Fächer mit einem internen Temperatur T W − 6 °C, externen Türen und Deckeln widersteht 100 000 öffnend und schließend Operationen ohne Verschlechterung, die für die Luftdichtheit der Tür oder des Deckels nachteilig sein könnte.
– Für Fächer mit einem internen Temperatur T u − 6 °C, externen Türen und Deckeln widersteht 30 000 öffnend und schließend Operationen ohne Verschlechterung, die für die Luftundurchlässigkeit der Tür oder des Deckels nachteilig sein könnte.
Befolgung wird nach dem Verfahren mit dem Test entsprechend Klausel 9. überprüft.
11,3 externe Fächer
11.3.1 Testbedingungen/Vorbereitung
Die umgebende Temperatur ist zwischen +16 °C und +32 °C.
Das Kühl-Gerät ist ausgeschaltet.
Alle Körbe, Regale und Behälter werden in Übereinstimmung mit Klausel 12 beladen.
11.3.2 Eröffnungssequenz (siehe Tabelle 5)
Die Fächer werden zu innerhalb 15 Millimeter bis 20 Millimeter ihrer völlig offenen Stelle ausgezogen.
11.3.3 schließende Reihenfolge (siehe Tabelle 5)
Die Fächer sind geschlossen als im normalen Gebrauch aus 15 Millimeter bis 20 Millimeter ihrer völlig offenen Stelle.
Die Anzahl von Zyklen pro Minute ist zwischen 5 und 10.
– Für Fächer mit einem internen Temperatur T W − 6 °C,
1) widerstehen einzelne Fächer 100 000 und
2) widerstehen mehrfache Fächer jedes 50 000,
Öffnen und schließend Operationen ohne Verschlechterung, die für die Luftundurchlässigkeit der Fachdichtung nachteilig sein könnte.
– Für Fächer mit einem internen Temperatur T u − 6 °C, widersteht jedes Fach 30 000 öffnend und schließend Operationen ohne Verschlechterung, die für die Luftundurchlässigkeit der Fachdichtung nachteilig sein könnte.
Befolgung wird nach dem Verfahren mit dem Test entsprechend Klausel 9. überprüft.
Technische Parameter:
Exemplar-Strecken-, Gebrauchs-, Prinzip-, Struktur-und Gebrauchs-Umwelt | |
Proben und Beschränkungen | Kühl-Geräte (Kühlschrank) |
Test-Zwecke | Es wird für die Ausdauerlebenprüfung von Verriegelungen oder Führer auf Kühlschranktüren oder Fächer verwendet, um die Zuverlässigkeit von Verriegelungen zu überprüfen; verwendete auch, um andere Tests für wiederholten Türeinstieg und schließend Operationen, wie Entfrostungstest und abkühlende Dichtheitsprüfung zu unterstützen |
Messgrundlage | Die Motorantriebe der Manipulator, die Tür oder die Abdeckung fahrend gesogen durch den Vakuumsauger, um mit einer bestimmten Geschwindigkeit auszutauschen, die Zuverlässigkeit des Ineinander greifengerätes überprüfen. |
Struktur |
Die Ausrüstung wird in einen elektrischen Schaltschrank (einschließlich Lastsspannungsregler), einen Rahmen und einen Roboterarm unterteilt. |
Operations-Umwelt |
Stromversorgung: AC220V±10%/50-60Hz, Energie: 6KW |
Leistung | |
Prüfstand |
Drehtür-Aktions-Position |
Elektrische Steuermethode | Intelligente integrierte Steuerung PLC, 7-Zoll-menschlichmaschinennoten-Schnittstellenoperation |
Antriebs-Modus | Servomotorantrieb |
Probe, die Methode festklemmt | Vakuumsauger |
Offene/nahe Tür-Geschwindigkeit |
Drehtür-Aktion: 0-360°/s (1.5m/s), kann eingestellt werden |
Rotierender offener naher Tür-Winkel | 0-90°, kann eingestellt werden |
Fach-Türeinstieg-Abstand | 0-100mm, können eingestellt werden |
Test-Zeiten | 0-999999mal, können eingestellt werden |
Lasts-Spannung | 0-250V, justierbar |
Test-Einzelteil und in Handarbeit machen Prozess |
1. Kühlschranktürverriegelungsgerät-Zuverlässigkeitsprobe Prozess: Der automatische Vakuumsauger saugen die Tür---- Öffnen Sie die Tür zu einem voreingestellten Winkel mit einer voreingestellten Geschwindigkeit (45°)---- nah die Tür mit voreingestellter Geschwindigkeit---- Wiederholt offen und die Tür bis Reichweiten die Testzeiten schließen 2. Kühlschrankfachtür-Zuverlässigkeitsprobe |
Sicherheits-Schutz-Gerät | |
Energie | Durchsickernschutz, -überlastung und -Kurzschlusssicherung |
Motor | Überlastung, Kurzschlusssicherung |

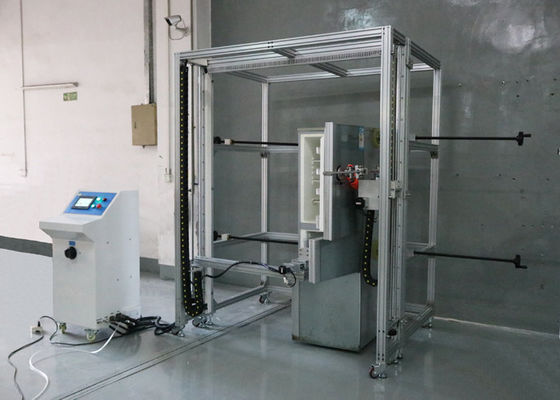

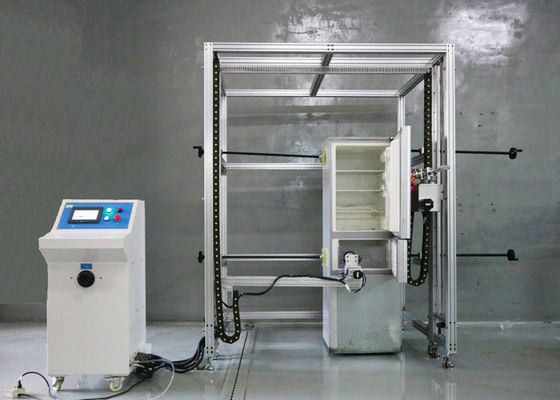

Bildansicht:
