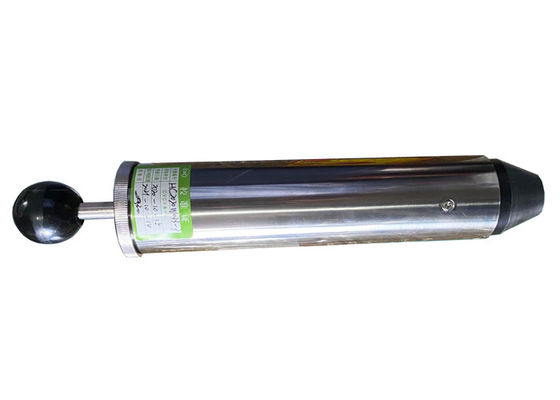

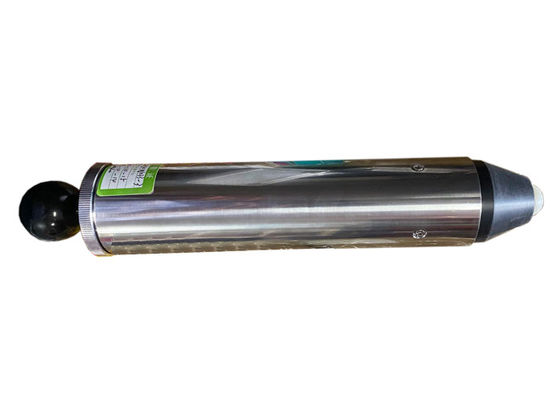

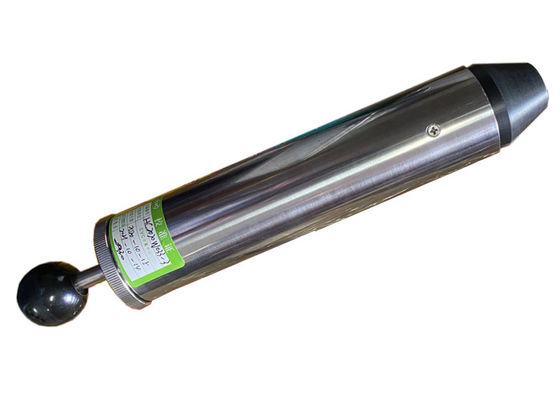

Auswirkungs-Prüfmaschine-Frühlings-Hammer mit waagerecht ausgerichteter Energie justierbare 6

Auswirkungs-Prüfmaschine-Frühlings-Hammer mit waagerecht ausgerichteter Energie justierbare 6

Standard:

Prüfung unter umgebungsbedingter Beanspruchung Iecs 60068-2-75 – Teil 2-75: Tests – Test wie: Hammertests.

Eigenschaft:

Der Frühlingshammer besteht aus drei Hauptteilen: der Körper, das auffallende Element und das Freigabesystem.

Der Körper enthält die Wohnung, den Führer für das auffallende Element, den Öffnungsmechanismus und alle steif Basisstationen.

Das auffallende Element enthält den Hammerkopf, den Hammerstiel und den spannenden Griff. Die Masse dieser Versammlung ist 250 g (200 g) für die severities, die nicht 1 J übersteigen, und 500 g für 2 J (sehen Sie Tabelle 1 für Toleranzen).

Die Kraft, zum des auffallenden Elements freizugeben übersteigt nicht 1 0 N.

Die Konfiguration des Hammerstiels, des Hammerkopfes und der Durchschnitte für die Anpassung des Hammerfrühlinges ist so, dass der Hammerfrühling seine ganze gespeicherte Energie ungefähr 1 Millimeter freigegeben hat, bevor die Spitze des Hammerkopfes die Fläche der Auswirkung erreicht. Für den letzten Millimeter seiner Reise, vor Auswirkung, ist das auffallende Element folglich, abgesehen von Reibung, einer freigängigen Masse, die nur kinetische Energie und keine gespeicherte Energie hat. Außerdem nach der Spitze von

der Hammerkopf hat die Fläche der Auswirkung geführt, das auffallende Element ist frei, ohne Störung, über einem weiteren Abstand zwischen von 8 Millimeter und von 1 2 Millimeter zu reisen. Anhang E nennt ein Beispiel einer Prüfeinrichtung. Auswirkungs-Prüfmaschine

Anwendung:

Der Frühling betrieb Auswirkungs-Hammer simuliert mechanische Auswirkung zu den elektronischen Produkten und zu den Elektrogeräten. Der Auswirkungshammer wird an der Fabrik zu einem spezifischen Energieniveau eingestellt. Der verfügbare Energiebereich ist zwischen 0,14 Joule bis 1 Joule. Ein komprimierter Frühling beschleunigt ein auffallendes Element, um die Probe zu schlagen, die Test durchmacht. Der Frühling wird von einer Sperrung durch das Drücken des kegelförmigen Endes des Auswirkungshammers gegen das Produkt in Versuch freigegeben.

Parameter:
