Automatische Flammen-Schweißgerät-automatische bronzierende Inline-Maschine

Automatische Flammen-Schweißgerät-automatische bronzierende Inline-Maschine

In - Line Automatic Flame Welding Machine Automatic Brazing Machine
In - Line Automatic Flame Welding Machine Automatic Brazing Machine

Produktdetails:

Herkunftsort: China
Markenname: HongCe
Zertifizierung: calibration certificate (cost additional)
Modellnummer: HJ088

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 60 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 1 gesetztes /month
Kontakt
Ausführliche Produkt-Beschreibung
Produktname: Automatische Inline-Flammen-bronzierende Maschine Farbe: Weiß
Garantie: 1-jährig Verwendung: Schweißgerät
Sauerstoffdruck: ≥5bar Stickstoffdruck: 3 | 7bar
Gasbeschaffenheit: LPG/NG Leitungsgeschwindigkeit der Übermittlung der Linie: Schweißende Geschwindigkeit: 1-3m/min
Markieren:

In Line Automatic Flame Welding Machine

,

3m/min Automatic Flame Welding Machine

Automatische Flammen-Schweißgerät-automatische bronzierende Inline-Maschine



Produktinformation:

Das automatische Flammenbronzieren, alias das Reihengewehrschweißen, nimmt normalerweise multi Düsenflammen- oder Flammentunnelheizungsmodus an. Durch den Werkstück linearen Getriebe- oder Worktablerotationsmodus kann die Umwandlung der Versammlung in Position bringend, vorheizend und erhitzend, Lötmittelfluß, das Abkühlen, Zerlegung und andere Prozesse übermittelnd verwirklicht werden. Entsprechend dem Bedarf können mehrfaches Vorwärmen und Heizungsstationen eingestellt werden, um das Werkstück in den Abschnitten zu erhitzen. Um einheitliche Temperatur im gemeinsamen Bereich sicherzustellen, sollten der Brennschneider und die Werkstückheizungsposition auf jeder Position angemessen konfiguriert sein. Bei Bedarf können Brennschneiderschwingen oder Werkstückrotation verwendet werden, um einheitliche Heizung der Hartlötung zu verwirklichen.

Die bronzierende Ausrüstung der automatischen Flamme wird aus mechanischem System, automatischem Kontrollsystem und schweißendem System verfasst. Egal was ein bisschen Ausrüstung benutzt wird, müssen die folgenden Faktoren für bronzierende Ausrüstung der automatischen Flamme betrachtet werden:

Zusammenbau und Laden des Werkstückes; Voreinstellungslötmittel und -fluß; Heizungsmodus; Abkühlen und Entleerung von bronzierten Teilen.

Die automatische Flamme, die bronziert, ist, wie Verdampfer auf freiem Kühlschrank des Frosts, Verdampfer und Kondensator auf Klimaanlage weitverbreitet. Die meisten ihnen sind die Flossenstruktur, die aus kupfernem Rohr bestehen und Aluminiumflosse. Für die Verbindung von großen und kleinen U-förmigen kupfernen Ellbögen, werden die meisten ihnen mit vorfabrizierten Lötmittelringen ausgerüstet und bronziert durch bronzierende Maschine der automatischen Flamme. Acetylengas, verflüssigtes Erdölgas oder Propangas können als brennbares Gas der bronzierenden Maschine der automatischen Flamme benutzt werden, und Propangas ist das Beste. Gleichzeitig wird Trimethyl- borsaures Salz in das Gas als das bronzierende schützende Mittel der Naht eingeführt, um Oxidation zu verhindern und den Auftritt zu verbessern.

Prinzip der Ausrüstung:

Durch die Automatisierung des bronzierenden Prozesses, werden Leitungsgeschwindigkeit und Flamme der Fördererlinie effektiv gesteuert, um die effektive Steuerung der schweißenden Zeit zu verwirklichen; gleichzeitig macht die effektive Steuerung des Gasflusses die schweißende Temperatur und die Bildung des Lötmittelpools wird gut gesteuert, um die Stabilität und die Übereinstimmung der schweißenden Qualität sicherzustellen.

Verwenden Sie Anforderungen

1. Stromversorgung: 3-phasiger 5 Draht 380VAC; einphasiges 220V, 50Hz, Spannungsschwankungsstrecke ±10%.

2. Kühlwasserdruck: 2 | 6bar

3. Druckluftdruck: 5 | 8bar

4. Gasdruck: Erdgas: >1.2bar; LPG: >0.6bar

5. Sauerstoffdruck: ≥5bar.

6. Stickstoffdruck: 3 | 7bar.

7. Umgebende Temperatur: 0 ℃~ 40 ℃, relative Luftfeuchtigkeit: 30 | 98% RELATIVE FEUCHTIGKEIT.

Sachwortverzeichnis der Ausrüstung:

1. Spezifikation: automatisches Schweißen des kurzen U-Rohrs des Wärmetauschers, 1-3 Reihen von Produkten. Wenn die Höhe der Förderband-Kettenoberfläche 400mm ist, kann sich die Ausrüstung der Produkthöhe von 200 anpassen | 1400mm;

Die Höhe des Förderbandes ist Hhöhe (Einheit: 600 Millimeter).

2.Production Leitungsgeschwindigkeit:

Spezifikation des kleinen U-Rohrs Ф 7: Leitungsgeschwindigkeit von zwei Reihen von Produkten ist nicht kleiner als 3,0 m/Minute; Leitungsgeschwindigkeit von 3 Reihen von Produkten ist nicht kleiner als 2,5 m/Min.

3. Werkstückanforderungen: saubere Werkstückoberfläche, keine offensichtliche Oxidschicht, einheitliche Spezifikation, einheitliche Ringposition;

4. Schweißender Effekt: das Lötmittel fließt gleichmäßig, ist das flüssige Pool voll, und es gibt kein falsches Schweißen und keine geschwärzte Oxidschicht. Unter der Zustand der Massenproduktion, die qualifizierte Rate des Lötmittelgelenkes > 98% (außer den schweißenden Defekten verursacht durch Lötmittelqualitätsmängel, der Schweißung, die Defekte bilden, schlechter Schweißungssauberkeit, großer Schwankung des Gasquelldrucks, etc.)

Hauptstruktur

Das Hauptteil

1. Schweißgerät-Körpergröße: (L) 1750 x 1650 Millimeter (W);

2. Heizen Sie Zug vor: es gibt zwei Gruppen, eine auf jeder Seite.

3. Schweißendes Gewehr: es gibt zwei Gruppen, eine für jede Seite.

Die Anzahl von Düsen für die vorheizenden und schweißenden Blasrohre ist 30/30.

4. Werkstückkühlbetrieb: Luftkühlung;

5. Rauchhaube: Verbindungsgröße φ 350; (Kunde ist für Entwurf und Installation der Abgasanlage verantwortlich)

6. Wasserkühlungssystem: das schweißende Werkzeug wird geschützt, indem man verteilendes Wasser abkühlt, um die Nutzungsdauer der Düse auszudehnen und ohne Wasser automatisch zu stoppen.

7. Ausrüstungsdichtungsmodus: total beiliegend.

Parameter:

Technische Parameter der Ausrüstung
Länge der Fördererlinie Vorhergehendes Segment mittleres Segment hinteres Segment
6000 1750 7250
Püttingbreite >120mm
Leitungsgeschwindigkeit der Übermittlung der Linie Schweißende Geschwindigkeit: 1-3m/min
Gasbeschaffenheit LPG/NG
Versiegelnder Modus des schweißenden Wirtes Total geschlossen
Grundlegende Maße der Ausrüstung (als Referenz einzig)

Hauptmaschinengröße: 1750mm x1650mm x2500mm

Gas/elektrisches Kabinett: 1200mm x400mm x2000mm

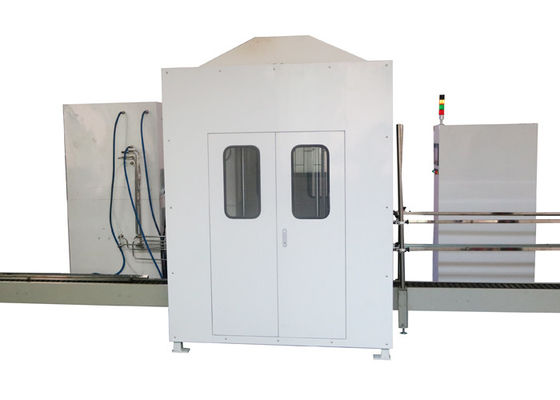

Automatische Flammen-Schweißgerät-automatische bronzierende Inline-Maschine 0

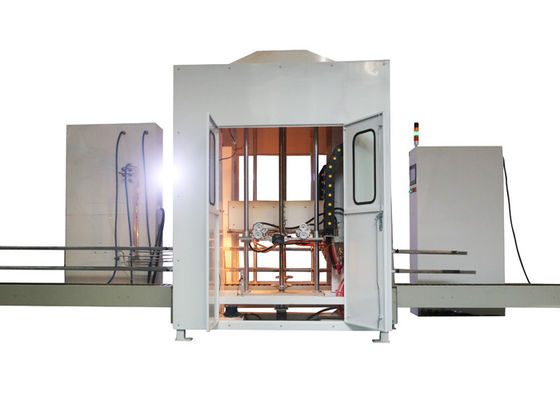

Automatische Flammen-Schweißgerät-automatische bronzierende Inline-Maschine 1
