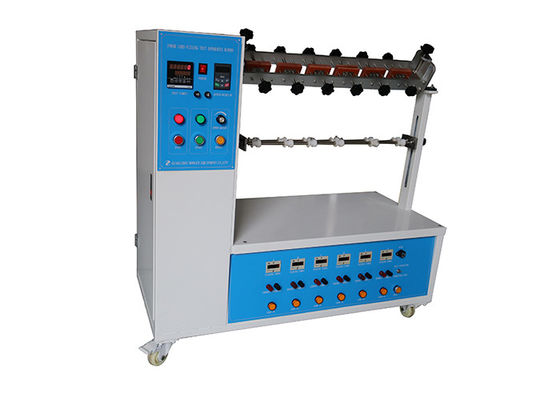

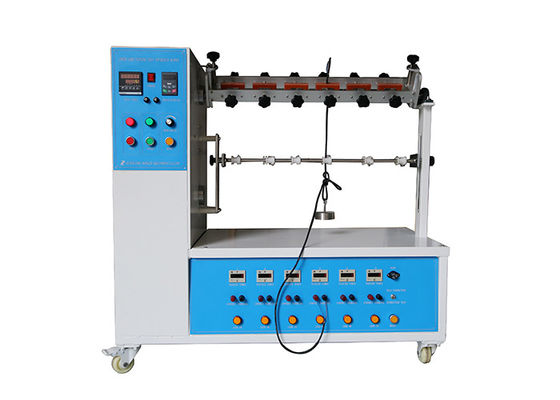

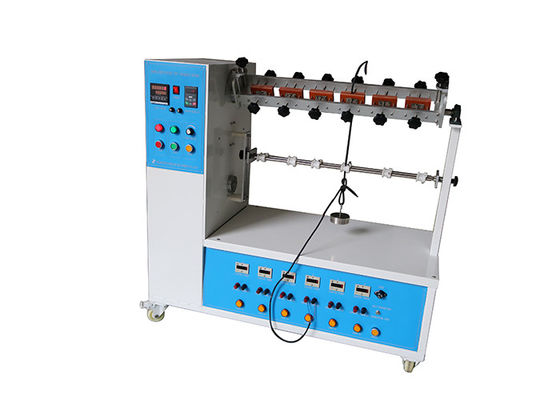

Stecker-Sockel-Prüfvorrichtungs-Netzanschlusskabel-Biegeprüfungs-Apparat Iecs 60884-1 Klausel-23,4 6 Stationen

Stecker-Sockel-Prüfvorrichtungs-Netzanschlusskabel-Biegeprüfungs-Apparat Iecs 60884-1 Klausel-23,4 6 Stationen

Standardbeschreibung (IEC60884-1 Klausel 23,4):

23,4 sind nicht--rewirable Stecker und nicht--rewirable tragbare Sockelausgänge entworfen, sodass das Flachkabel gegen übermäßiges geschützt wird, verbiegend, wohin es den Zusatz kommt.
Schutz stellte zu diesem Zweck ist vom Isoliermaterial und wird geregelt in einer zuverlässigen Art zur Verfügung.
Sollten schraubenartige Frühlinge der ANMERKUNG 1 Metall, ob bloß oder mit Isoliermaterial bedeckt, nicht als Flachkabelschutz benutzt werden.
Befolgung wird durch Inspektion und durch eine Biegeprüfung überprüft, die mittels eines Apparates wie in Abbildung 21 gezeigt gemacht wird.
Der Test wird auf neuen Exemplaren gemacht.                               Stecker-Sockel-Prüfvorrichtung
Das Exemplar wird am oszillierenden Mitglied des Apparates befestigt, damit, wenn sie an der Mitte seiner Reise ist, die Achse des Flachkabels, in dem sie das Exemplar einträgt, vertikal ist und durch die Achse der Oszillation überschreitet.
Exemplare mit flachen Schnüren werden angebracht, damit die Hauptachse des Abschnitts zur Achse der Oszillation parallel ist.
Der Zusatz wird in der Prüfeinrichtung folgendermaßen geregelt:
– Stecker: durch die Stifte;                 Stecker-Sockel-Prüfvorrichtung
– tragbare Sockelausgänge: in einem Abstand von 4 Millimeter bis 5 Millimeter in Richtung des Flachkabels, vom Verpflichtungsgesicht; ein Teststecker, der die maximalen Maße hat, wird in den tragbaren Sockelausgang während des Tests eingefügt.
Der Zusatz ist, durch Veränderung des Abstandes zwischen dem Befestigungsteil des oszillierenden Mitgliedes und die Achse der Oszillation, brachte in Position, damit das Flachkabel die minimale seitliche Bewegung macht, wenn das oszillierende Mitglied der Prüfeinrichtung über seine volle Reise befördert wird.
ANMERKUNG 2, zwecks die Möglichkeit von durch Experiment die Montageposition mit einer minimalen seitlichen Bewegung des Flachkabels leicht finden während des Tests zu haben, der biegende Apparat sollte errichtet werden, sodass die verschiedenen Unterstützungen für die Zusätze, die am oszillierenden Mitglied angebracht werden, bereitwillig justiert werden können.                                                                  Stecker-Sockel-Prüfvorrichtung
ANMERKUNG 3 wird es empfohlen, um ein Gerät zu haben (zum Beispiel, ein Schlitz oder ein Stift) zu sehen ob das Flachkabel die minimale seitliche Bewegung macht.
Das Flachkabel wird mit einem Massen so geladen, die die aufgewendete Kraft ist
– 20 N für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche übersteigt 0,75 mm2 haben;
– 10 N für andere Zusätze.
Ein gegenwärtiges Gleichgestelltes zum Nennstrom des Zusatzes oder des folgenden Stroms, welches ist, das niedrigeres, wird durch die Leiter geführt:
– 16 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche größere als 0,75 mm2 haben;
– 10 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche von 0,75 mm2 haben;
– 2,5 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche weniger als 0,75 mm2 haben.
Die Spannung zwischen den Leitern ist der Nennspannung des Exemplars gleich.
Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von den flexings befördert, die 10 000 und die Rate des Biegens von 60/min. sind.
Das Biegen der ANMERKUNG 4 A ist eine Bewegung, entweder rückwärts oder vorwärts.
Exemplare mit Kreisabschnittflachkabeln werden durch 90° im oszillierenden Mitglied nach 5 000 flexings gedreht; Exemplare mit flachen Flachkabeln werden nur in ein Richtungssenkrechtes zur Fläche verbogen, welche die Äxte der Leiter enthält.
Während der Biegeprüfung gibt es
– keine Unterbrechung des Stroms,
– kein Kurzschluss zwischen Leitern.
ANMERKUNG 5 ein Kurzschluss zwischen den Leitern des Flachkabels ist
betrachtet, um aufzutreten, wenn der Strom erreicht
Wertgleichgestelltes zweimal zum Prüfstrom des Zusatzes.
Nach dem Test hat der Schutz wenn überhaupt nicht sich vom Körper getrennt und die Isolierung des Flachkabels zeigt kein Zeichen der Abnutzung oder der Abnutzung; gebrochene Stränge der Leiter haben nicht die Isolierung soweit durchbohrt, um zugänglich zu werden.

Produkteinführung:

Die Steckerschnur-Flexibilitätsprüfeinrichtung ist entsprechend der Standardanforderung von Abbildung 21 Iecs 60884-1 entworfen und hergestellt, die verwendet wird, um den Biegeversuch für das Netzanschlusskabel von nicht rewirable Steckern, von Geräten und von ähnlichen Elektrogeräten (Elektrowerkzeuge) zu verarbeiten.

Das Gerät kann Voreinstellungstestzeiten (bis 999999) sein, es kann den Test durchführen und von den Anzahlen von Tests automatisch berechnen. Wenn die Testzeiten zum Standardwert erreichen, schließt das System automatisch und Fertigstellung signalisiert Ton. Sobald die Prüfeinrichtung an externe Last anschließt, kann sie benutzt werden, um Test mit Last zu verarbeiten.                                              Stecker-Sockel-Prüfvorrichtung

Standard: Iec 60884-1 2013 Klausel 23,4 und Abbildung 21, UL817, VDE0620

Anwendung: Dieses Gerät wird für Test die biegenden Eigenschaften von nicht--rewirable Steckern (Anschlüsse) benutzt und nicht--rewirable tragbare Sockelausgänge, überprüfen die Ermüdungsfestigkeit des Stromkabels und der Jacke.

Prüfling: Nicht--rewirable Stecker und nicht--rewirable tragbare Sockelausgänge

Eigenschaft: Die Geschwindigkeit, die Motorsteuerungen die reizbare Gleitstückstruktur verringert, um das Hin- und Herbewegung zu tun, die linken und rechten biegenden Winkel, werden durch manuelle Skala justiert, und Anpassungs-Touch Screen Modell des Winkels kann automatisches besonders angefertigt werden.

Prüfvorrichtung wird Abschaltautomatik, als voreingestellte Testzeiten abschlossen.

Parameter:

1. Stromversorgung: AC220V 50Hz
2. Biegen des Winkels: Schwenkwinkel auf beiden Seiten für 45°, 60° oder 90°. Justierbar
3. Biegen von Rate: 10~60rpm (Frequenzumsetzung), die Nichterfüllung 60mal /min
4. Gewichte: 20N, 10N. 6 je (ULgewichte 113g und 284g können besonders angefertigt werden)
5. Prüfstand: 6 Stationen, mit 6 Sätzen des Klammerngerätes
6. Testzeiten: ein allgemeiner Zähler, 6 einzelne Zähler. Voreinstellung 0~999999
7. Mechanische Theorie: Der reizbare Block auf dem Untersetzungsgetriebe angetrieben durch den Elektromotor, um die austauschende Aktion zu tun.
8. Defekter Indikator der Schnur: Rote Anzeigelampe Φ25
