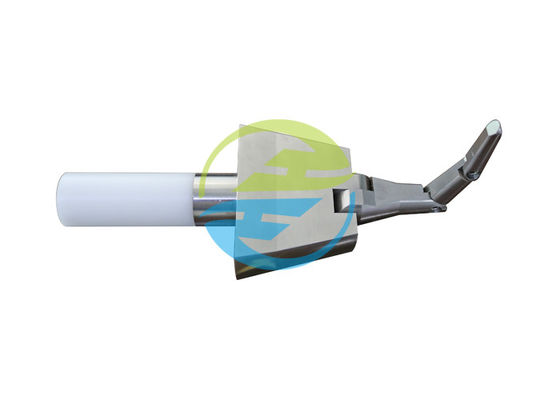

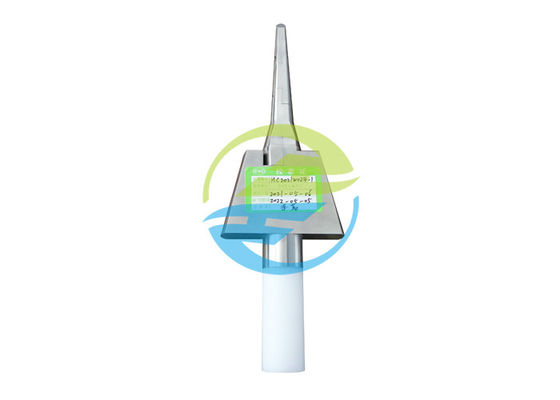

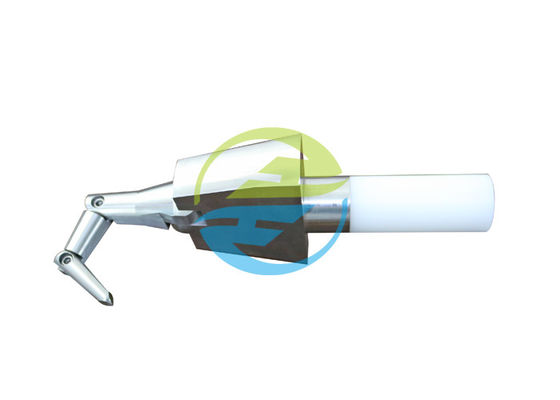

Abb. 9,2 UL507 artikulieren Sonde mit Netz-Endtest-Finger-Sonde für Zugänglichkeit von Live Parts

Abb. 9,2 UL507 artikulieren Sonde mit Netz-Endtest-Finger-Sonde für Zugänglichkeit von Live Parts

Beschreibung UL507 in der Klausel 9.1~9.3:

Zugänglichkeit 9 von Live Parts
9,1 General
9.1.1, um das Risiko des unbeabsichtigten Kontaktes zu verringern, der eine Stromschlaggefahr von nicht isolierten Liveteilen und vom beschichteten Draht, eine Öffnung in einer Einschließung eines Gerätes oder in einem Motor miteinbezieht, willigt mit 9.3.1 – 9.4.1 und Tabelle 9,1 ein.
9,2 direkt und indirekt-zugänglicher Motor
9.2.1 ist ein direkt zugänglicher Motor ein Motor:
A), mit das in Verbindung getreten werden kann, ohne irgendein Teil zu entfernen; oder
B), das lokalisiert wird, um zugänglich zu sein in Verbindung zu treten.
9,3 Anwendung von Sonden
9.3.1 werden die Sonden, die in Tabelle 9,1 bezogen werden und im Abbildung 9,2 veranschaulicht sind, an jeder möglicher Tiefe dass die öffnende Erlaubnis angewendet und werden vor, während und nach Einfügung durch die Öffnung in irgendeine Position gedreht oder geangelt, die notwendig ist, um zu versuchen, einem nicht isolierten Liveteil oder mit einem beschichteten Draht in Verbindung zu treten. Bei Bedarf wird die Konfiguration nach Einfügung durch die Öffnung geändert. Konfiguration bezieht sich die auf Positionierung der verbundenen Teile der Sonden.

Standard: Feige IEC62368-Abb. 5,1 V1, UL474, Abb. 9,2 UL507 (PA100A), Abb. 7,1 UL982, Abb. 2 UL1017, Abb. 16,2 UL1062 Fig1.2, UL1278Fig 8,3, UL1310, UL6500 Fig14, UL60065 Fig14 und UL60950 Feige NAF.1.

Anwendung: Sie ist im Einschließungsschutztest der Elektrogeräte weitverbreitet.

Prüfling: Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.

Eigenschaft: Nylongriff + Sonde, wird sie entsprechend der Standardzahl hergestellt.

Parameter:

Bild als Referenz:
