Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration Certificate (cost additional) |
Modellnummer: | HT-U03 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiatable |
Verpackung Informationen: | Aluminiumkasten |
Lieferzeit: | 3 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | Satz 100 pro Monat |
Produkt-Name: | Sonde für beschichteten Draht | Garantie: | 1-jährig |
---|---|---|---|
Standard: | UL398, UL507, UL1278 und etc. | Prüfling: | Transformatoren und Induktoren |
Eigenschaft: | Nylongriff + Sonde | Material: | Edelstahl |
Länge: | 101.6mm | Durchmesser: | 19.1mm |
Markieren: | Test-Finger-Sonde ULs 1278,Film-überzogene Draht-Test-Finger-Sonde,101.6mm Längen-Test-Finger-Sonde |
Sonde UL1278 UL507 für beschichteten Draht 19,1 Millimeter, zum von Zugänglichkeit von Live Parts zu überprüfen
Beschreibung UL1278 in der Klausel 8.1~8.5:
Zugänglichkeit 8 von Live Parts
8,1 wird ein elektrisches Teil einer Heizung so lokalisiert oder eingeschlossen, dass Schutz gegen unbeabsichtigten Kontakt mit nicht isolierten Liveteilen geboten wird, außer dass diese Anforderung trifft nicht auf ein sichtbar glühendes Offendrahtelement und die Verbindungen sofort neben dem Element zu. Sehen Sie, dass 3,1, 8,2, 32,7 und 32,1 4. Isolierbewegungsbürstenkappen nicht zusätzliche Einschließungen erfordern.
8,2 trifft die Anforderung in 8,1 nicht auf die Hülle eines lokalisierten gekapselten Elements in einer Heizung zu, die Bestimmung für die Erdung der Einschließung hat, obgleich solch eine Hülle ein als bloßes Liveteil betrachtet wird, wenn Abstände gemessen werden.
8,3 wenn sie bestimmt, wenn eine Öffnung in einer Einschließung annehmbar ist, soll Erwägung zu gegeben werden:
a) Die Nähe von nicht isolierten Liveteilen (wie durch das Anwenden 8,1, 8,2, 8,4, 8,5 und 8,1 5 bestimmt und
b) Die Möglichkeit der Emission der brennenden Isolierung, des flüssigen Metalls und der ähnlichen Materialien durch die Öffnung (wie durch das Anwenden 7,3 – 7,6 bestimmt.) Test-Finger-Sonde
8,4, um die Wahrscheinlichkeit des unbeabsichtigten Kontaktes zu verringern, die möglicherweise mit.einbezieht eine Stromschlaggefahr von einem nicht isolierten Liveteil oder von einem beschichteten Draht, stimmt eine Öffnung in einer Einschließung entweder mit (a) oder (b) überein.
a) Für eine Öffnung, die ein geringes Maß (sehen Sie 8,8) weniger hat, werden als 1 Zoll (25,4 Millimeter), solch ein Teil oder Draht nicht durch die Sonde veranschaulichten im Abbildung 8,3 befragt.
b) Für eine Öffnung, die ein geringes Maß von 1 Zoll oder mehr hat, werden solch ein Teil oder Draht von der Öffnung gesperrt, wie in Tabelle 8,1 spezifiziert. Test-Finger-Sonde
Ausnahme: Eine integrale Einschließung eines Motors braucht, nicht mit diesen Anforderungen übereinzustimmen, wenn sie mit den Anforderungen in 8,5 übereinstimmt.
8,5 in Bezug auf ein Teil oder einen Draht, wie in 8,4, in einer integralen Einschließung eines Motors erwähnt so erwähnt in der Ausnahme bis 8,4:
a) Eine Öffnung, die ein geringes Maß hat (sehen, dass 8,8) weniger als 3/4 Zoll (1 9,1 Millimeter) annehmbar ist, wenn:
1 ) Mit beschichteten Draht kann nicht durch die Sonde in Verbindung getreten werden veranschaulichte im Abbildung 8,2;
2) In einem direkt zugänglichen Motor (sehen Sie 8,9), kann mit ein nicht isoliertes Liveteil nicht durch die Sonde in Verbindung getreten werden veranschaulichte im Abbildung 8,4; oder
3) In einem indirekt zugänglichen Motor (sehen Sie 8,9), kann mit ein nicht isoliertes Liveteil nicht durch die Sonde in Verbindung getreten werden veranschaulichte im Abbildung 8,1.
b) Eine Öffnung, die ein geringes Maß von 3/4 Zoll hat (1 5,1 Millimeter) oder mehr ist annehmbar, wenn ein Teil oder ein Draht von der Öffnung gesperrt wird, wie in Tabelle 8,1 spezifiziert. Test-Finger-Sonde
Standard: Abb. 8,2 UL398 (PA170B), Abb. 2 UL507 (PA170D), UL749, Abb. 58,6 UL982 und Abb. 8,2 UL1278 (PA140A).
Anwendung: Sie wird für die Prüfung von beschichtenden Linien des Emails verwendet (d.h., Transformatoren und Induktoren).
Prüfling: Transformatoren und Induktoren.
Eigenschaft: Nylongriff + Sonde, wird sie entsprechend der Standardzahl hergestellt. Test-Finger-Sonde
Parameter:
Länge | 4' ‚(101.6mm) |
Rad. | 1/4' ‚(6.4mm) |
Durchmesser 1 | 1/2' ‚(12.7mm) |
Durchmesser 2 | 3/4' ‚(19.1mm) |

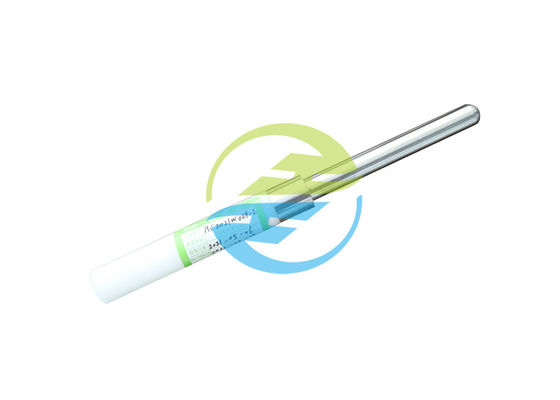

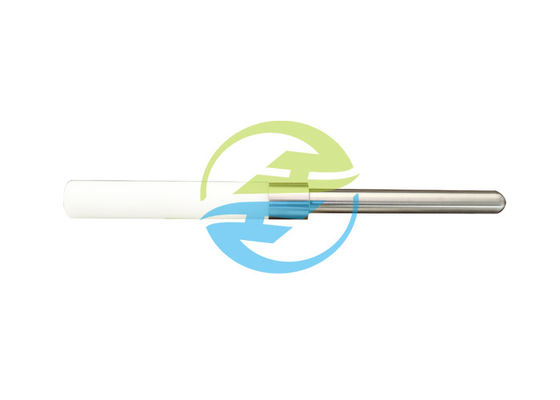

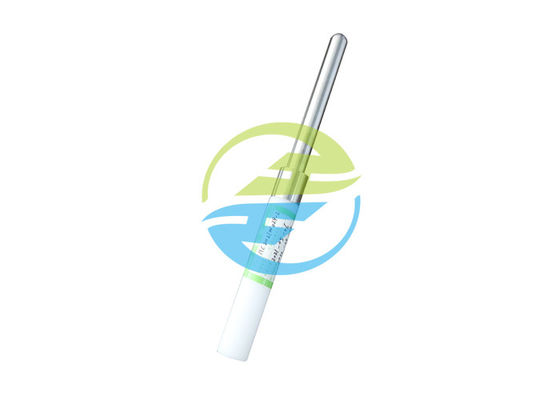

Bild als Referenz:
