Abbildung 8,4 UL1278 artikulieren Sonden-Test-Sonde B - überprüfen Sie Zugänglichkeit von Live Parts - Ф12mm

Abbildung 8,4 UL1278 artikulieren Sonden-Test-Sonde B - überprüfen Sie Zugänglichkeit von Live Parts

Produktinformation: Ein elektrisches Teil einer Heizung wird so lokalisiert oder eingeschlossen, dass Schutz gegen unbeabsichtigten Kontakt mit nicht isolierten Liveteilen geboten wird.

8,4, um die Wahrscheinlichkeit des unbeabsichtigten Kontaktes zu verringern, die möglicherweise mit.einbezieht eine Stromschlaggefahr von einem nicht isolierten Liveteil oder von einem beschichteten Draht, stimmt eine Öffnung in einer Einschließung entweder mit (a) oder (b) überein.
A), für eine Öffnung, die ein geringes Maß weniger hat, werden als 1 Zoll (25,4 Millimeter), solch ein Teil oder Draht nicht durch die Sonde veranschaulichten im Abbildung 8,3 befragt.
B), für eine Öffnung, die ein geringes Maß von 1 Zoll oder mehr hat, werden solch ein Teil oder Draht von der Öffnung gesperrt, wie in Tabelle 8,1 spezifiziert.

Ausnahme: Eine integrale Einschließung eines Motors braucht, nicht mit diesen Anforderungen übereinzustimmen, wenn sie mit den Anforderungen in 8,5 übereinstimmt.

In Bezug auf ein Teil oder einen Draht, wie in oben, in einer integralen Einschließung eines Motors erwähnt so erwähnt in der Ausnahme zu oben:

In einem direkt zugänglichen Motor kann mit ein nicht isoliertes Liveteil nicht durch die Sonde in Verbindung getreten werden veranschaulichte im Abbildung 8,4

Abbildung 8,4-Sonde wird an jeder möglicher Tiefe angewendet, dass die Öffnung ermöglicht; und wird vor, während und nach Einfügung durch die Öffnung in jede mögliche Position gedreht oder geangelt, die notwendig ist, um die Einschließung zu überprüfen. Die Sonden veranschaulichten im Abbildung 8,4 werden angewendet in jeder möglichen Konfiguration; und gegebenenfalls wird die Konfiguration nach Einfügung durch die Öffnung geändert.

Standard: Abbildung 2 Iecs 61032, IEC60950 Zahl 2A, Abbildung 8,4 IEC60884, IEC60335, UL507 und UL1278.

Anwendung: Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen.

Prüfling: Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.

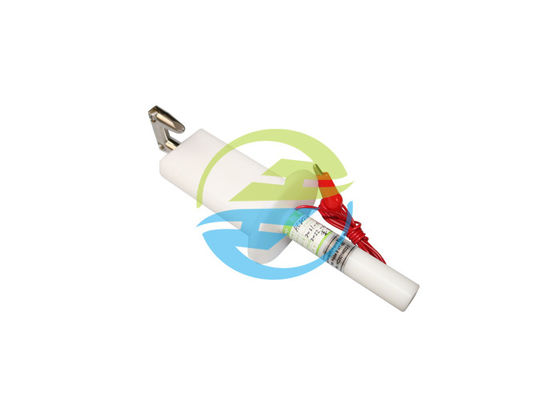

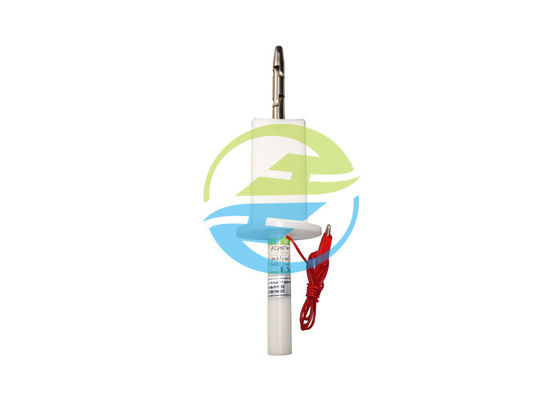

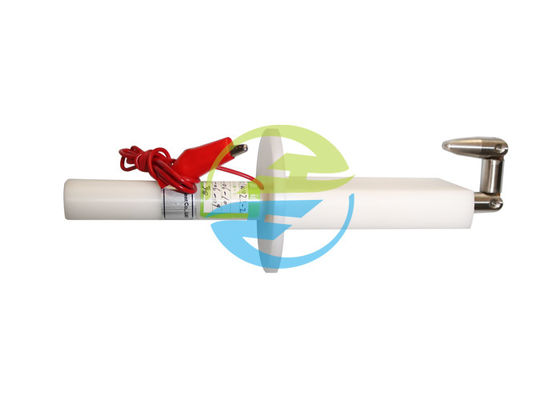

Eigenschaft: Diese Testfingersonde besteht dito, Finger, Basis und aus Isoliergriff, der die Eigenschaften der menschlichen Hand simuliert. Sie hat zwei bewegliche Gelenke, die bei 90° gekurvt werden können. Kundengerecht: sie kann für anti-elektrische Schlagprobe verwendet werden, wenn sie mit steckbaren Bananensteckern und amphenol Verbindungsstück am Ende des Griffs ausgerüstet wird, oder für Einschließungsschutztest wenn offene Gewindebohrung von M6 am Ende des Griffs verwendet wird (angeschlossen mit Zug- und Stoßdynamometer).

Parameter (Millimeter):

SONDEN-AUSRÜSTUNG DES TEST-IP1~4
