Produktinformation:

Diese thermische Deformations-Prüfeinrichtung wird benutzt, um die thermische Deformationsrate der allgemein verwendetsten Isolierungs- und Hüllenmaterialien (Elastomer, Polyvinylchlorid, Polyäthylen, Polypropylen, etc.) der Drähte und der Kabel an der hohen Temperatur zu messen.

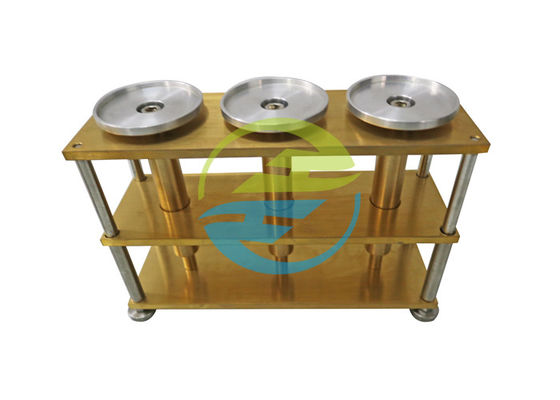

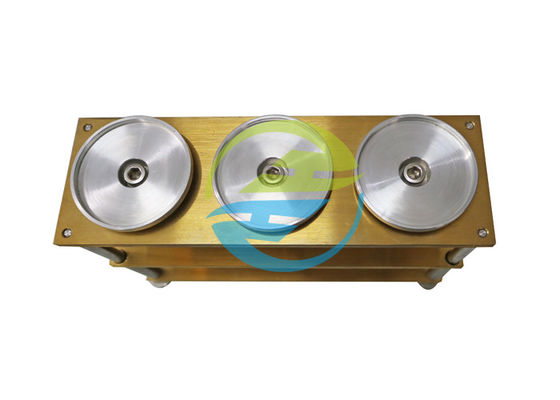

Es ist vom Messing gemacht und 3 kupferne Stangen mit einschließt, die vertikal auf dem Stützrahmen sich verschieben. Die gesamte Einheit ist entworfen, in einem Heizungsofen benutzt zu werden. Jede Stange sollte mit Durchmesser von 0,750 ± ± 0,010 herein oder 19,0 gerade sein 0.2mm. Jede kupferne Stange wiegt 250g. Das unterere Ende jeder kupfernen Stange wird auf 0,375 ± 0.010in oder 9,5 ± 0.2mm in den letzten 3/4in oder 19mm Abschnitt verringert. Das unterere Ende des verringerten Abschnitts ist flach und, ohne Grate rund, denen beide mit und Senkrechtes zur Längsachse der Stange konzentrisch seien Sie. Das unterere Ende des verringerten Durchmesserteils tritt als ein presser Fuß auf, um das Exemplar während des Tests zu halten. Die Kraft auf der Probe ist die Summe des Gewichts der kupfernen Stange (250g oder 2.45N) plus das Gewicht des oberen Endes der kupfernen Stange mit einem solchen Gewicht das, das der Gesamtdruck der Lastskraft gleich ist, die durch das Kabel spezifiziert wird. Jedes Gewicht ist gravierter genauer Gewichtswert.

Behälter: verwendete, um Gewichte zu setzen und wendet zusätzliche Schwerkraft am Exemplar an.                   Kabel-Testgerät

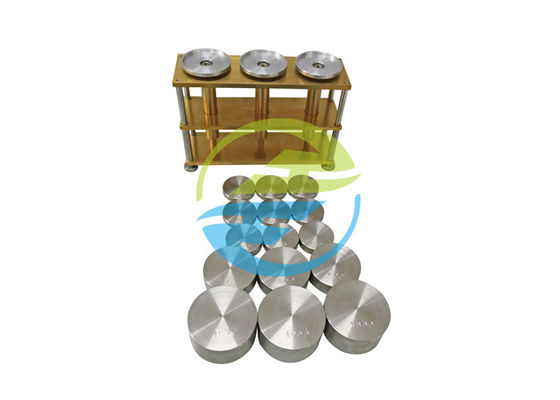

Gewicht: 150g, 500g, 1000g, 3 jede Stücke, 100g, 6 Stücke.

Fussballen: der Abstand zwischen dem unteren dicken Kupferblech und der Unterstützungsoberfläche kann justiert werden, um Verkratzen zu verhindern der Unterstützungsoberfläche.              Kabel-Testgerät

Standard: Referenzstandard UL-1581 für elektrische Drähte, Kabel und flexible Schnüre, Klausel 541-559 und 560 JIS C3112.

Anwendung: Für das Messen des Deformationstests des Drahtes unter einer bestimmten Temperatur und einer Last.

Prüfling: Für den thermoplastisch-Isolier-, thermoset-Isolier- oder anderen Draht.

Eigenschaft: Sie muss mit der alternden Kammer kombinieren, um zu verwenden. Das Gerät wird mit einem Behälter versehen, der mit dem entsprechenden Gewicht entsprechend der Anforderung gefüllt werden kann.                                      Kabel-Testgerät

Technische Parameter:
