PLC gegenwärtig - tragende Schläuche, die Widerstand-Prüfvorrichtung 10r/Min Flexing Speed biegen

Das Gegenwärtig-Tragen IEC60335-2-2 bespritzt das Biegen biegenden der Geschwindigkeit der Widerstand-Prüfvorrichtungs-10r/min mit einem Schlauch

Vorwort: In der Praxis müssen einige gegenwärtige tragende Schläuche sich verschiedener Umwelt für ununterbrochene Expansion und das Verbiegen anpassen. Der gegenwärtige tragende Schlauch mit geringer Qualität ist einfach, zu brechen, nachdem man zu einigen Malen verbogen worden ist. Deshalb bevor der Schlauch die Fabrik verlässt, ist es sehr wichtig, den verbiegenden Widerstand zu prüfen.
Diese Prüfvorrichtung hat die Eigenschaften der einfachen Struktur, der bequemen Entdeckung und des guten Entdeckungseffektes. Sie kann den verbiegenden Widerstand des gegenwärtigen tragenden Schlauches effektiv reflektieren und die Qualität ab Werk von Produkten effektiv sicherstellen.       Elektrogerät-Prüfvorrichtung

Standard: Dieses Gerät entspricht dem Standard von IEC60335-2-2, Abbildung 102 der Klausel 21,103.

Anwendung: Passend für die Gegenwärtig-tragenden Schläuche, die Widerstandprüfvorrichtung biegen.

Prüfling: Staubsaugerschläuche, Wassersaugart Reinigungsapparaterohr, Waschmaschinenwasserleitung.                          Elektrogerät-Prüfvorrichtung

Eigenschaft: Das Ende des Schlauches, der an den motorisierten Reinigungskopf angeschlossen werden soll, wird zum schwenkenden Arm des Testgeräts befestigt, das im Abbildung 102 gezeigt wird. Der Abstand zwischen der Schwenkachse des Armes und dem Punkt, in dem der Schlauch das steife Teil einträgt, ist 300mm±5mm. Der Arm kann von der Waagerechte durch einen Winkel von 40°±1° angehoben werden. Eine Masse von 5 Kilogramm wird vom anderen Ende des Schlauches oder von einem bequemen Punkt entlang dem Schlauch verschoben, damit, wenn der Arm in der Waagerechte ist, die Masse gestützt wird und es keine Spannung auf dem Schlauch gibt.

Die Massendias gegen eine geneigte Platte, damit die maximale Ablenkung des Schlauches 3° ist. Der Arm wird mittels einer Kurbel angehoben und gesenkt, die mit einer Geschwindigkeit von Umdrehungen pro Minute 10±1 sich dreht.                 Elektrogerät-Prüfvorrichtung

Der Test wird für 2500 Umdrehungen der Kurbel durchgeführt, nachdem wird das örtlich festgelegte Ende des Schlauches durch 90°and der Test gedreht, der für weiteren 2500 Revolutionen fortgesetzt wird. Der Test wird in jedem der anderen zwei 90°positions wiederholt.

Parameter:

Standardzahl:

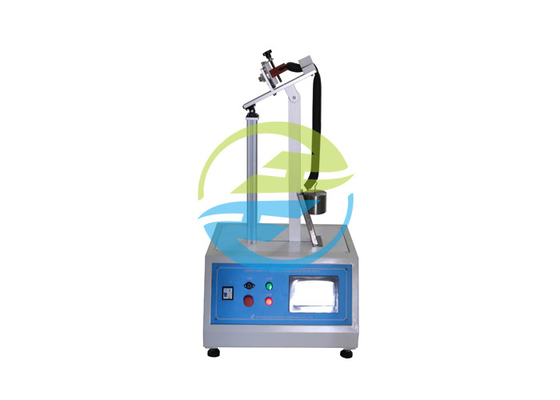

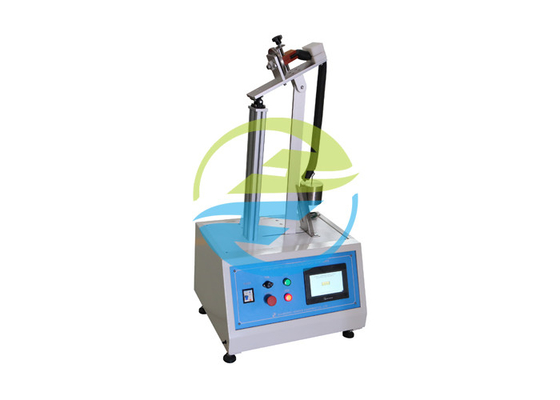

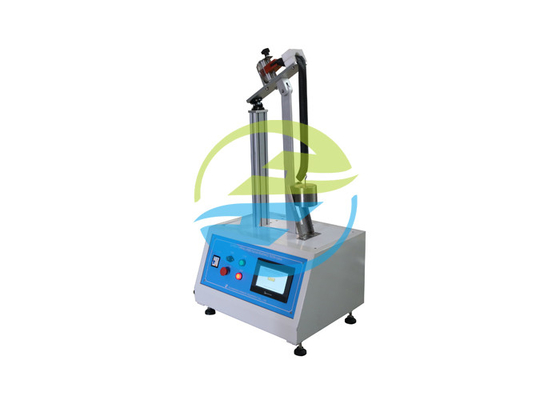

Bild als Referenz:
