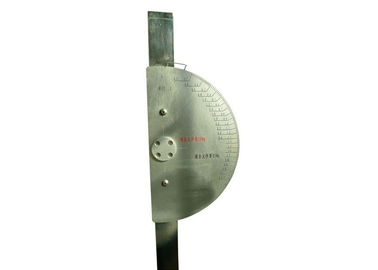

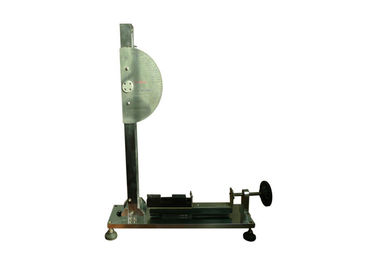

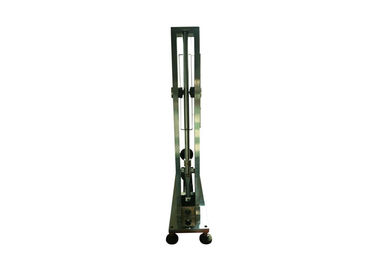

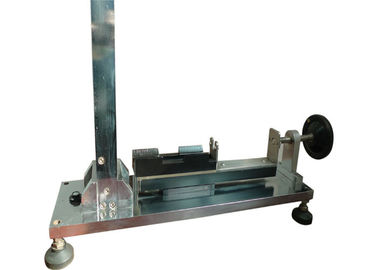

Hammer-Kalibrierungs-Apparat des Frühlings-IEC60068-2-75 für Labor

Kalibriereinrichtung für Frühlings-Hammer-Kalibrierungs-Apparat


Produktdetails:
Als die Anforderungen, die im IEC60068-2-75 gezeigt werden, wird diese Kalibriereinrichtung benutzt, um die Auswirkungsenergie des Frühlingshammers zu prüfen. Es ist die spezielle Ausrüstung für das Labor.

Weil zu messen ist schwierig, direkt für die angebotene Energie des kalibrierten Frühlingshammers, ist das Kalibrierungsprinzip dieses Gerätes, indem es die Energie vergleicht, die durch die Masse des Pendels und der Abwurfhöhe berechnet wird.

Die höchste Auflösungsfähigkeit dieses Gerätes ist 0.01J. Der Öffnungsmechanismus wird im Entwurf verbessert, kann er Maximum Erschütterungsaffekt auf dem Test verringern, wenn die Frühlingshammermiete, die Pendelstange und das Luftfahrtlager von importiertem Stahl der guten Qualität hergestellt werden, damit die Präzision und die Stabilität des Gerätes verbessern.

Die höchste Auflösungsfähigkeit dieses Gerätes ist 0.01J. Der Öffnungsmechanismus wird im Entwurf verbessert, kann er Maximum Erschütterungsaffekt auf dem Test verringern, wenn die Frühlingshammermiete, die Pendelstange und das Luftfahrtlager von importiertem Stahl der guten Qualität hergestellt werden, damit die Präzision und die Stabilität des Gerätes verbessern.


Technische Parameter:


Verfahren für die Kalibrierung von Frühlingshämmern:

Prinzip B.1 der Kalibrierung

Das Prinzip dieses Kalibrierverfahrens ist, die Energie zu vergleichen, die von einem Frühlingshammer bereitgestellt wird, der schwierig, zur Energie eines Pendels direkt zu messen ist, berechnet von seiner Masse und von Fallhöhe.

Bau B.2 der Kalibriereinrichtung

Die zusammengebaute Kalibriereinrichtung wird in der Zahl B.1 gezeigt. Abgesehen von dem Rahmen sind die Hauptteile ein Lager „a“, ein Widerstandzeiger „b“, ein Pendel „c“, eine Freigabebasis „d“ und eine Entriegelungseinrichtung „e“.

Das Hauptteil der Kalibriereinrichtung ist das Pendel „c“ gezeigt in der Zahl B.2. Zum untereren Ende dieses Pendels wird ein Stahlfrühling mit den Details geregelt, die in der Zahl B.3 gezeigt werden. Der Frühling ist vom Federstahl und erfordert keine besondere Behandlung, und wird steif zum Pendel „c“ geregelt.

Zahl B.4 zeigt einige Teile in großem Rahmen

Es sollte gemerkt werden, dass dieser Frühling für die Kalibrierungsfrühlingshämmer bestimmt ist, die Eigenschaften haben, wie definiert in Tabelle 1 für die Energiewerte, die gleich sind oder weniger als 1 J. Für die Kalibrierungsfrühlingshämmer, die Eigenschaften, wie für 2 J definiert haben, würde der Frühling des Pendels des Kalibrierungsgerätes von einem anderen Entwurf sein müssen.

Um passende Reibungseigenschaften des Zeigers zu erreichen, wird ein Stück des starken gesponnenen Stoffes zwischen die Metalloberflächen des Lagers, die Klavierdrähte gesetzt, die verbogen werden sodass eine kleine Kraft gegen den Stoff ausgeübt wird.

Weil die Entriegelungseinrichtung während der Kalibrierung der Kalibriereinrichtung entfernt wird, wird die Entriegelungseinrichtung an der Freigabebasis mittels der Schrauben befestigt.

Methode B.3 der Kalibrierung der Kalibriereinrichtung

Die Kalibrierung der Kalibriereinrichtung wird durch die Anwendung eines auffallenden Elements „g“ der Kalibrierung genommen von einem Frühlinghammer, wie in Zahl B.5 gezeigt erfolgt. Vor Kalibrierung wird die Entriegelungseinrichtung von der Kalibriereinrichtung entfernt.

Das auffallende Element der Kalibrierung wird durch vier Leinenfaden „h“ von den Suspendierungspunkten verschoben, die in einer Horizontalebene, 2000 Millimeter über dem Punkt des Kontaktes zwischen dem Pendel und dem auffallenden Element der Kalibrierung, wenn das letztere, aufgestellt werden in seiner Ruhestellung ist. Das auffallende Element der Kalibrierung wird gegen das Pendel schwingen lassen und der Punkt des Kontaktes unter dynamischen Bedingungen, zeigen „k“, ist nicht mehr als 1 Millimeter unterhalb des Punktes des Kontaktes in der Ruhestellung. Die Suspendierungspunkte werden dann über einen Abstand vorgebracht, der dem Unterschied zwischen beiden Kontaktstellen gleich ist.
