| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | calibration certificate (cost additional) |
| Modellnummer: | HJ0609 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 25 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Satz 15 pro Monat |
| Standard: | IEC60335-1 | Ziehen Sie Gewicht: | 20N*2, 30N*2 |
|---|---|---|---|
| Drehmomentgewicht: | 5N*1, 12.5N*1, 17.5N*1 | Drehmoment: | 0.1Nm, 0.25Nm, 0.35Nm |
| Spannungsfrequenz: | 1 times/s | Drehzeit: | Stunden 0.01S~99 99 Minuten |
| Markieren: | tragbares Gerätetestgerät,tragbare Geräteprüfvorrichtung |
||

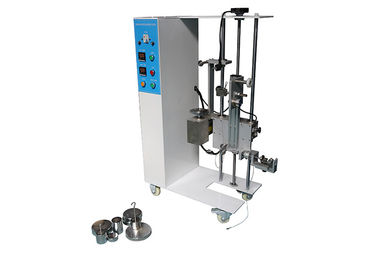

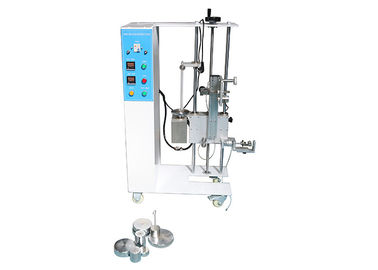

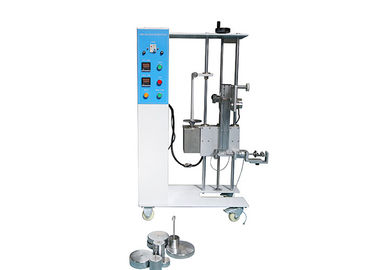

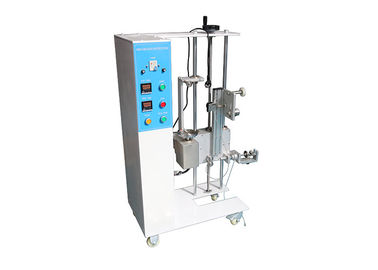

Schnur-Anchorage-Belastung und Verdrehen des Testgeräts HJ0609
Produktinformation:
Das Testgerät passt sich an IEC60335-1 an: 25,15. Es wird verwendet, um die Netzanschlusskabelspannung und -drehmoment an den Terminalzwei Versuchen der Geräte, die mit einem Netzanschlusskabel sind, und der beabsichtigten flexiblen Schnur zu prüfen, die dauerhaft an die feste Verdrahtung und andere Haushaltselektrogeräte, die medizinische Ausrüstung angeschlossen wird und überprüft, ob die Spannvorrichtung sicher ist.
Die Geräte, die mit einer Versorgungsschnur versehen werden, und die Geräte, die an feste Verdrahtung durch eine flexible Schnur dauerhaft angeschlossen werden sollen, haben ein Schnuranchorage. Das Schnuranchorage entlastet Leiter von der Belastung, einschließlich das Verdrehen, an den Anschlüssen und schützt die Isolierung der Leiter vor Abnutzung.
Ein Kennzeichen wird auf der Schnur, während es der Zugkraft unterworfen wird, die herein gezeigt wird, folgt Tabelle, in einem Abstand von ungefähr 20 Millimeter vom Schnuranchorage oder von anderem passendem Punkt gemacht.
Die Schnur wird dann gezogen, ohne zu stoßen, für 1 s in der ungünstigsten Richtung mit der spezifizierten Kraft. Der Test wird 25mal durchgeführt.
Die Schnur, es sei denn, dass auf einer automatischen Schnurspule, wird dann einem Drehmoment unterworfen, das so nah angewendet wird, wie möglich am Gerät. Das Drehmoment wird in folgender Tabelle spezifiziert und ist für 1 Min. angewandt.
Während der Tests wird die Schnur nicht beschädigt und keine beträchtliche Belastung an den Anschlüssen zeigt. Die Zugkraft wird wieder angewendet und die Schnur wird nicht longitudinal durch mehr als 2 Millimeter verlegt.
Technische Parameter:
| Stromversorgung | AC230V, 50HZ |
| Ziehen Sie Kraftgewichte | 20N*2, 30N*2 (die ziehende Kraft von 30N, 60N, 80N, 100N kann erzielt werden) |
| Drehmomentgewichte | 5N*1, 12.5N*1, 17.5N*1 (die Drehmomentkraft 0.1Nm, 0.25Nm, 0.35Nm kann erzielt werden) |
| Prüfen Sie Zeiten | 0~9999 (auswählbar), 25mal ist standardmäßig |
| Ziehen Sie Kraftfrequenz | 1 times/s |
| Speiche | 20mm |
| Drehzeit | 0.01S-99 Minute der Stunden 99 |
| Klammer | Die kombinierte Klammer für Zugkraft und -drehmoment, zusammenpassend durch das Lager, kann die Reibung verringern, wenn sie Drehmomenttest verarbeitet |
Tabelle – ziehen Sie Kraft und Drehmoment.
|
Masse des Gerätes (Kilogramm) |
Ziehen Sie Kraft (N) |
Drehen Sie (Nanometer) |
|
≤1 |
30 |
0,1 |
|
> 1 und ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Testverfahren:
1. Drücken Sie den „ANFANGS“ Knopf, fängt die Zugkraftprüfung, nachdem sie zu den Voreinstellungstestzeiten erreicht, das Drehmomentgewicht wird freigegeben automatisch an, und dann fängt die Drehmomentprüfung an. Nachdem es zur Voreinstellungstorsionszeit erreicht, heben Sie manuell das Drehmomentgewicht an, dann wird Prüfung der Zugkraft und -drehmoments abgeschlossen.
2. Messen Sie heraus den Abstand zwischen dem Kennzeichen und dem Schnuranchorage, subtrahieren der Abstand 20mm ist die Ausziehungslänge nach dem Test.
3. Wenn Prozess der folgende Test, den "RESET"-Knopf vor dem Beginnen drücken muss, arbeiten der Test oder die Versuchseinrichtungen nicht.
