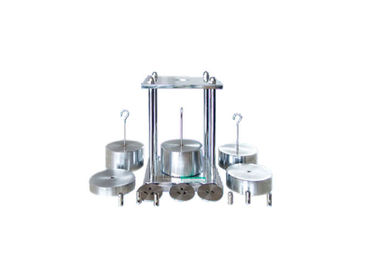

Sockel-Prüfvorrichtungs-Apparat-Iecs 60884-1 des Stecker-20N/30N/50N Feige 30

Apparat, zum der Fixierung der Stifte im Körper des Steckers zu überprüfen

Produktdetails:

Dieses Gerät passt sich an den Standard von Iec 60884-1 Fig30 an. Es wird für die Prüfung der Festigkeit des Steckers und des Steckerstiftes verwendet. Der Stecker wird auf eine steife Stahlplatte gesetzt, die mit den Löchern versehen wird, die für die Stifte des Steckers passend sind. Der Abstand zwischen den Mitten der Löcher ist der selbe wie die Abstände zwischen den Mitten des Kreises, der um die Querschnittsfläche jedes Stiftes im Standardblatt des Steckers umgrenzt wird.
Jedes Loch hat einen Durchmesser, der dem des Kreises gleich ist, der um die Querschnittsfläche des Stiftes umgrenzt wird plus (6 ± 0,5) Millimeter.
Der Stecker wird auf die Stahlplatte in Position gebracht, sodass die Mitten der Kreise, welche die Stifte umgrenzen, mit den Mitten der Löcher übereinstimmen.
Ein Zug P, der der maximalen Auszugskraft gleich ist, wie in Tabelle 16 gegeben, ist, ohne Rucke, für 1 Minute auf jedem Stift der Reihe nach, in Richtung der Längsachse des Stiftes angewandt.
Der Zug ist innerhalb eines Wärmeschranks bei einer Temperatur von angewandt (70 ± 2) °C, 1 h, nachdem der Stecker in den Wärmeschrank gelegt worden ist.
Nach dem Test wird der Stecker zur umgebenden Temperatur unten abkühlen gelassen und es wird überprüft, dass kein Stift im Körper des Steckers durch mehr als 1 Millimeter verlegt worden ist.

Technische Parameter:

Zahl des Prüfstandes: 1
Gewicht: 50N*1, 20N*2, 30N*1, 4N*1
Standard hart getroffen: BS socked*1, USA socked*1
Passt sich an Standard an: Iec 60884-1 Fig30, VDE0620, BS1363
