Standard: | IEC60884-1 Klausel 23,2 | Gewicht: | 2N/ 3N/5N/7N/8.5N |
---|---|---|---|
Drehmomentscheibendurchmesser: | 100 mm | Drehmoment: | 0.1N.m/ 0.15N.m/0.25N.m/0.35N.m/0.425N.m |
Markieren: | Sockelprüfvorrichtung,Sockelprüfvorrichtung |

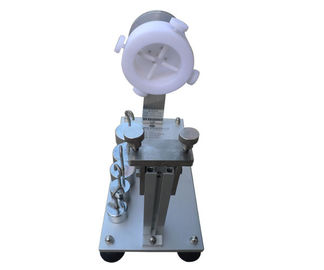

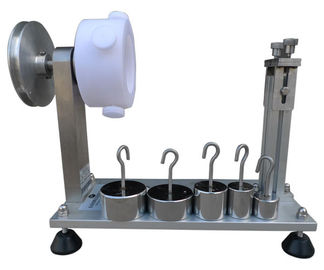

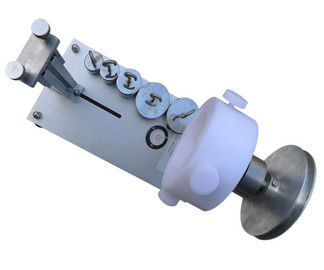

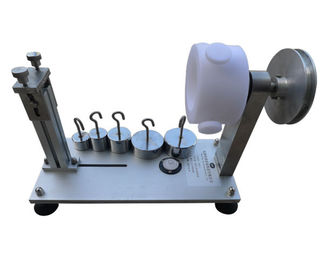

Flachkabel-Drehmoment-Prüfmaschine für Schnur-Anchorage IEC60884-1
Produktdetails:
Diese Prüfvorrichtung passt sich an IEC60884-1 Prüfungs-Schnurzurückhalten der Klausel 23.2.After an. das Flachkabel wird für 1 Minute einem Drehmoment unterworfen, wie in der folgenden Tabelle spezifiziert:
Drehmomentprüfwerte für Schnuranchorage:
Bewertung des Steckers oder des tragbaren Sockelausgangs |
Flachkabel (Zahl Kerne × nominaler Querschnittsfläche in mm2) |
|
2*0.5 |
2*0.75 |
3*0.5 |
3*0.75 |
(2 oder mehr) *1 |
Bis einschliesslich |
0,10Nm |
0.15Nm |
0.15Nm |
0.25Nm |
0.25Nm |
16A und über 250V |
- |
- |
- |
- |
0.35Nm |
Über 16A |
- |
- |
- |
- |
0.425Nm |
Das Flachkabel wird dann 100mal einem Zug von unterworfen:
Nach dem Test ist das Flachkabel nicht durch mehr als 2 Millimeter verlegt worden. Für rewirable Zusätze hat das Ende der Leiter nicht sich merklich in die Anschlüsse bewegt; für nicht--rewirable Zusätze gibt es keinen Bruch in den elektrischen Verbindungen. Für Maße der Längsverschiebung, wird ein Kennzeichen auf dem Flachkabel in einem Abstand von ungefähr 20 Millimeter vom Ende des Exemplars oder des Flachkabelschutzes gemacht, bevor es dem Zug unterworfen wird.
Für nicht--rewirable Zusätze wenn es kein endgültiges Ende zum Exemplar oder zum Flachkabelschutz gibt, wird ein zusätzliches Kennzeichen auf dem Körper des Exemplars gemacht.
Die Verschiebung des Kennzeichens auf dem Flachkabel in Bezug auf den Exemplar- oder Flachkabelschutz wird gemessen, während das Flachkabel dem Zug unterworfen wird.
Die Züge werden praktisch ohne Rucke jedes Mal für 1 S. angewendet.
Sorgfalt wird angewendet, um den gleichen Zug auf allen Teilen (Kern, Isolierung und Hülle) des Flachkabels gleichzeitig auszuüben.
Gewicht: 2N/3N/5N/7N/8.5N*1
Passt sich an Standard an: IEC60884 Klausel 23,2 (Tabelle 18), VDE0620 Klausel 23,2 (table18)
