Iec 60335-2-25: Mikrowellenherd-Tür-Zuverlässigkeitsprobe-Ausrüstung 2014

Iec 60335-2-25: Mikrowellenherd-Tür-Zuverlässigkeitsprobe-Ausrüstung 2014

Produktinformation:

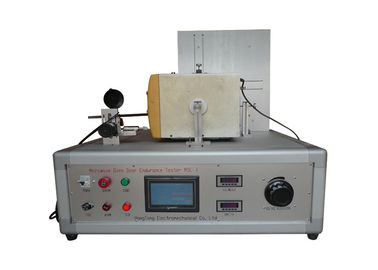

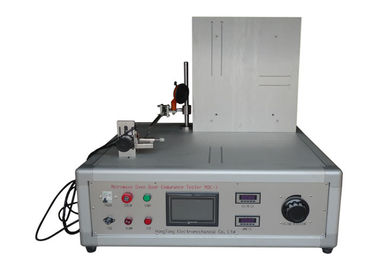

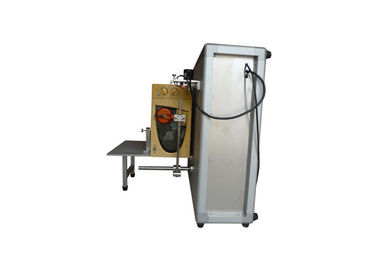

Die Mikrowellenherdtür-Ausdauerprüfvorrichtung ist entsprechend IEC60335-2-25 entworfen und hergestellt. Es ist eine engagierte Prüfvorrichtung, die benutzt wird, um die Verschleißfestigkeit des Mikrowellentürsystems, einschließlich die Struktur des Scharniers, der Mikrowellendichtungen und anderer in Verbindung stehender Komponenten zu kontrollieren, die während des Prozesses der Anwendung.

Das Gerät benutzt modernes PLC-Kontrollsystem und humanisierte Touch Screen Betreiberschnittstelle, ist es weit auf vertikalen und horizontalen Türeinstiegmikrowellenherd des Tests anwendbar. Das Testgerät ist einfach zu benützen, dauerhaft und praktisch.

Es wird mit vollem Edelstahlmanipulator, Vakuumsaugerstruktur und Standardwahre FarbflüssigkristallTouch Screen konfiguration TFTs ausgerüstet. Der Rotationswinkel und die Geschwindigkeit des Türeinstiegs/des Schließens sind justierbar. Dadurch kann sie die Hand der Person wirklich simulieren, um die Mikrowellenherdtür und andere ähnliche Ausrüstung zu öffnen und zu schließen. Erzielen Sie so die intelligentized Steuermethode.

Steckdose hat die Funktion der Entdeckung, die urteilen kann, ob das Exemplar mit dem Leiten arbeitet. Wenn sie den Laststest, wenn das Exemplar nicht während der Prüfung leitet, die Ausrüstung aufhört automatisch zu arbeiten durchführt. Zu dieser Zeit notiert der Zähler die Testzeiten und die Warnungstöne. Diese Funktion kann entsprechend dem tatsächlichen Bedarf geöffnet sein oder geschlossen werden.

Technische Parameter:

Probieren Sie Installation und Test:

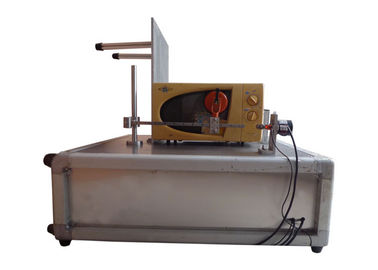

A. Bewegen Sie die drei Position der Befestigungen entsprechend der Mustergröße, und setzen Sie dann die Probe auf die Arbeitsbühne.

B. Drücken Sie dem „automatisch ansteuernd“ auf „Antriebssteuerungs“ Schirm, stellen Sie den Parallelgreifer, um zum Ursprung zurückzugehen her, justieren Sie die Front und hinterer Abstand der Tür des Beispiel, zum sie zu machen passte mit dem Sauger, braucht der Sauger nicht, die Tür des Beispiel in diesem Moment zu adsorbieren (obere oder unterere Höhe wird durch den Parallelgreifer justiert).

C. In den 【Parametern Knopf】 offener Tür manuell stoppt einstellen Schnittstelle】 Presse 【, um ihn zu machen wenn der Manipulatorarm, der zum maximalen Winkel läuft, dann öffnet die Tür des Beispiel zur Prüfung erforderte den Winkel (bestätigt mit einem Winkelmesser oder anderem Winkelmessgerät), dann drückt das 【schließen manuell Tür】 Knopf, drücken den „End“ Knopf, als der Sauger gerade die Testtür passte, eingab den anzeigenden gegenwärtigen Wert zu 【Tür, die, Selbstverschiebung】 Sollwertkasten, der ist der erforderliche Türeinstiegwinkel unter dem Prüfzustand, diese Methode anwenden, um den 【Tür-Selbstverschiebung】 Sollwert zu bestätigen.

D. Standardmäßig hat die Testmikrowelle keinen Türschalter. Unter dem Status, den der Parallelgreifer und der Sauger nicht mit der Tür des Beispiel adsorbiert werden, beobachten Presse „der Anfang“, zum sie zu machen frei laufend, ob der Parallelgreiferöffnungswinkel der selbe mit dem Türeinstiegwinkel des Beispiel ist, wenn nicht, passend, den Winkelwert bitte ändern, um den Sauger zu machen vollständig gepasst mit der Tür des Beispiel.

Anmerkung: Der stumpfwinkligen Beispieltür kann durch Winkelausgleich auch eingestellt werden, zum Beispiel wenn die Mikrowellenherdtür zu ° 90 geöffnet ist, zeigt der gegenwärtige Wert 75° (nachdem der Sauger vollständig gepasst mit der Tür des Beispiel) an, dann ist die Winkelausgleichseinstellung: 90°-75°=15°, das 15°is gab im 【Winkel-Ausgleich】 Wertkasten ein. Tragen Sie andererseits einen negativen Wert ein.

E. Parallelgreifer zieht sich zum Ursprung zurück, adsorbiert Sauger mit der Tür des Beispiel, und Probe wird mit den drei Befestigungen geregelt.

F. Wenn der Prüfling einen Türschalter hat, justieren Sie die Position des Türeinstieggerätes, das Türeinstieggerät ist ausgerichtet mit dem Beispieltürknopf und zusätzlichen Mechanismus reparieren. Drücken Sie 【Manipulator Vorwärts-】, um das Türeinstieggerät Vorwärts- Maßnahme zu treffen, dann drücken Sie 【Ziel-】 Knopf, um das Türeinstieggerät herzustellen, zur Ursprungsposition zurückzugehen, und drücken Sie dann 【Manipulator Vorwärts-】, um das Türeinstieggerät Vorwärtsmaßnahme zu treffen und der Halt, wenn die Tür geöffnet ist, beobachtet der Wertanzeige im 【Manipulator-Verschiebung】, gab diesen Wert in den Wertkasten des 【Vorwärtsverschiebung】, die Vorwärtsverschiebung wird abgeschlossen ein. Drücken Sie dann den 【Manipulator rückwärtigen】 Knopf, um das Türeinstieggerät rückwärtig rückwärts herzustellen zum TürRücksetzschalter und dann zu irgendeinem Abstand, vorwärts beobachtet der Wertanzeige im 【Manipulator-Verschiebung】, 【Verschiebung】 Einstellwert - zeigen Sie Wert nach dem backward= 【rückwärtigen Verschiebung】 Wert an. Geben Sie diesen Wert in den Wertkasten des 【rückwärtigen Verschiebung】, die rückwärtige Verschiebung wird abgeschlossen ein.

Mit Schalter und ohne Schalterauswahl: Die Systemnichterfüllung ist ohne Schalter, wenn Bedarf, mit Schalter, der Tür und dem Türschalter zu wählen zur Ziel- Position nach zurückgehen muss (Ziel- Licht belichten), Presse 【Pause】, 【Zählung geklärter】 Knopf und drückt dann 【Manipulator AN/AUS--】 Knopf, und beschließt, erfolgreich zu sein, das entsprechende Statusanzeigenlicht belichten. Beachten Sie bitte dieses.
