Iecs 60529 Test-Bereich-Sonde des Eintritt-Schutz-Testgerät-IP1X 50mm mit Kraft 10-50N

Test-Bereich-Sonde Iecs 60529 IP1X 50mm mit 10-50N Kraft, Eintritt-Schutz-Testgerät

Relevante Beschreibungen im Iec 60529:

5,1 Kurzbeschreibung: Geschützt gegen Zugang zu den gefährlichen Teilen mit der Rückseite einer Hand

Definition: Die Zugangssonde, Bereich von 50 Millimeter ∅, hat ausreichende Freigabe von den gefährlichen Teilen

                                 Eintritt-Schutz-Testgerät

5,2 bedeutet der Schutz gegen den Eintritt von festen Fremdkörpern, dass die Gegenstandsonden bis zu Ziffer 2 in Tabelle 2 nicht völlig die Einschließung eindringen. Dies heißt, dass der volle Durchmesser des Bereichs nicht durch eine Öffnung überschreitet. in der Einschließung.

Tabelle 2: Kurzbeschreibung: Geschützt gegen feste Fremdkörper von 50 Millimeter ∅ und größeres

Definition: Die Gegenstandsonde, Bereich von 50 Millimeter ∅, soll nicht völlig penetrat

Der volle Durchmesser der Gegenstandsonde überschreitet nicht durch eine Eröffnung der Einschließung.

                                                                                                                              Eintritt-Schutz-Testgerät

11,4 Table5: Der Bereich von 50 Millimeter ∅ nicht völlig dringt ein und ausreichende Freigabe wird gehalten

13,1 Table7: Testdurchschnitte (Gegenstandsonden und Staubabscheider): Steifer Bereich ohne Griff oder Schutz 50+0.05 Millimeter-Durchmesser

Testkraft: 50 n-± 1 0%

Eintritt-Schutz-Testgerät

15,2 Testbedingungen
Die Zugangssonde wird gegen alle mögliche Eröffnungen der Einschließung mit der Kraft gedrückt, die in Tabelle 6. spezifiziert wird. Wenn dringt sie teils oder völlig ein, wird sie in jede mögliche Position gelegt, aber in keinem Fall wird der Halt völlig, gegenüberstellen durch die Öffnung einzudringen.
Interne Sperren werden Teil der Einschließung als in 3,1 definiert angesehen.

Standard: IEC61032 fig.1, IEC60529 IP1 und IEC60065.

Anwendung: Diese Sonde soll Schutz die Rückseite der Hand der Personen gegen Zugang zu den gefährlichen Teilen überprüfen. Es ist auch die notwendige Sonde, die benutzt wird, um die gefährlichen Teile und die festen Fremdkörper am Hereinkommen zu verhindern.

Prüfling: Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.

Eigenschaft: Diese Testsonde kann besonders angefertigt werden. Sie kann für anti-elektrische Schlagprobe verwendet werden, wenn sie mit amphenol Verbindungsstück ausgerüstet wird. Oder verwendet für Einschließungsschutztest wenn offene Gewindebohrung von M6 am Ende des Griffs (angeschlossen mit Zug- und Stoßdynamometer). Die Sonde, deren Modellnummer mit „T“ ist, ist mit Kraft.                                                              Eintritt-Schutz-Testgerät

Parameter:

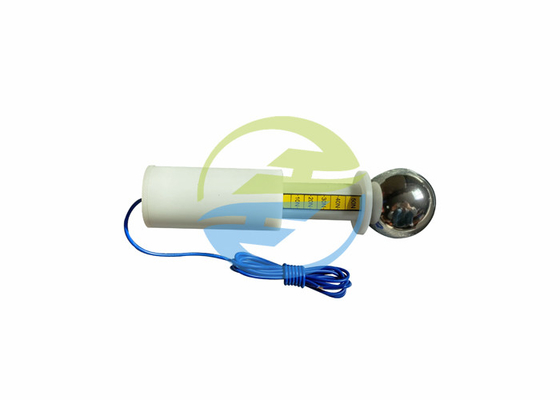

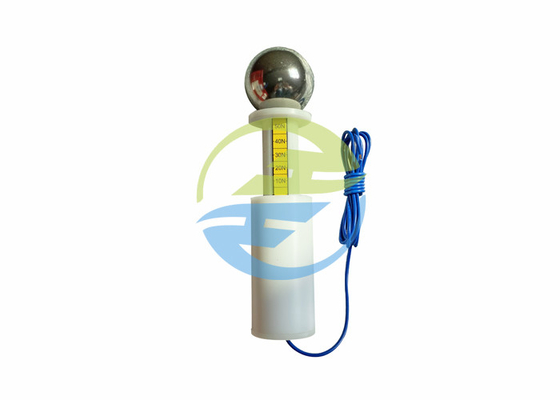

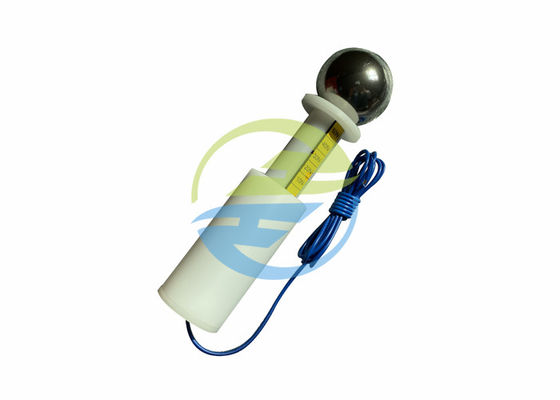

Bild als Referenz:
