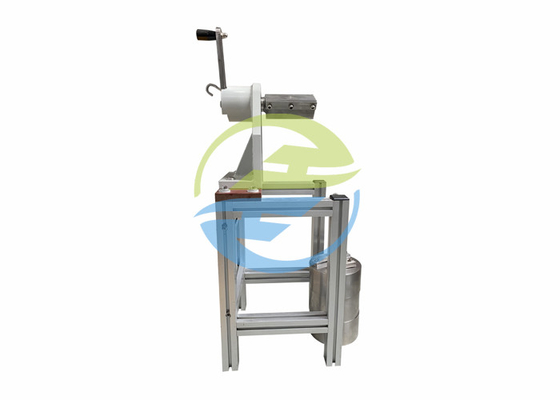

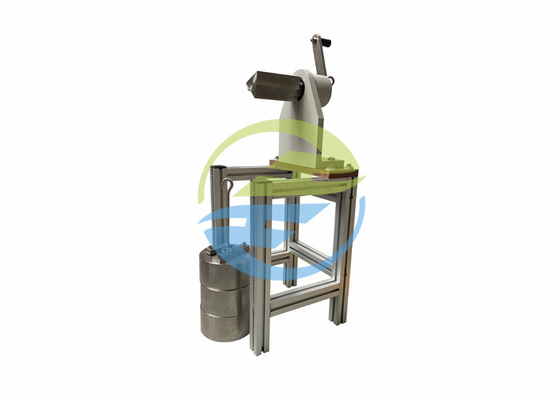

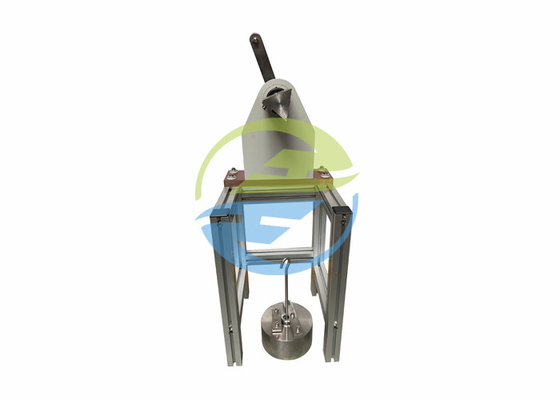

IEC60950-1 Dorn-Versuchseinrichtungen des Anhang-AA mit drei Gewichten 50N

IEC60950-1 Dorn-Versuchseinrichtungen des Anhang-AA mit drei Gewichten 50N

IEC60950-1 Anhang AA

Drei Prüflinge, jedes einzelne Probe werden bestehende drei oder mehr Schichten untrennbares Feinblechematerial, das VERSTÄRKTE ISOLIERUNG bildet, benutzt. Eine Probe auf einmal wird am Dorn der Prüfvorrichtung (Zahl AA.1) wie in Zahl AA.2 gezeigt befestigt.

Eine abwärts Kraft von 150 n-± 10 N wird am freien Ende der Probe (sehen Sie Zahl AA.3), unter Verwendung einer passenden Spannvorrichtung aufgewendet. Der Dorn wird gedreht
− von der Anfangsposition (Zahl AA.2) zur abschließenden Position (Zahl AA.3) und zurück;
− als oben während eines zweiten Mals;
− von der Anfangsposition in die abschließende Position.                       Audiovideotestgerät
Wenn eine Probe während der Rotation bricht, in der sie zum Dorn oder an der Spannvorrichtung befestigt wird, setzt diese keinen Ausfall fest. Wenn eine Probe an irgendeinem anderen Platz bricht, hat der Versuch fehlgeschlagen.
Nach dem oben genannten Test wird ein Blatt der Metallfolie, 0.035 Millimeter das ± 0.005 Millimeter stark, mindestens 200 Millimeter lang, entlang die Oberfläche der Probe gesetzt und hängt unten auf jede Seite des Dorns (sehen Sie Zahl AA.3). Die Oberfläche der Folie in Verbindung mit der Probe ist leitfähig isoliert, nicht oxidiert oder andernfalls. Die Folie wird in Position gebracht, damit seine Ränder nicht weniger than18 Millimeter von den Rändern der Probe sind (sehen Sie Zahl AA.4). Die Folie wird dann durch zwei gleiche Gewichte, eins an jedem Ende, unter Verwendung der passenden Spannvorrichtungen festgezogen.           Audiovideotestgerät

Standard: Bestätigen Sie zu IEC60065: Klausel 2014 8,21, Abbildung 14~16, IEC60950

Anwendung: Isolierungsantischaden-Stärkeüberprüfung für nicht trennbare Dünnschichtmaterialien.

Prüfling: Nicht trennbares Dünnschichtmaterial.              Audiovideotestgerät

Eigenschaft: Die Position von Satz 10°and 230°are mit mechanischer Grenze, die Genauigkeit des Testwinkels nicht nur sicherstellen, aber eine einfache Operationsmethode auch erzielen; Gewicht mit einem hängenden Ring, im Falle des Punktes wird wegen der zu großen Zugkraft geschädigt.

Parameter:

1, Gewicht 50N*3pcs, kann kombiniert werden, um Prüfung 100N und 150N zu erzielen.

2, Zahl von Testzeiten: 3mal.

3, Stoßspannungsprüfvorrichtung (optional).                                                  Audiovideotestgerät
