Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate(cost additional) |
Modellnummer: | HC9916 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 20 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 30 eingestellt pro Monat |
Test-Stecker: | Stahl | Test-Gewicht: | 1 eingestellt, Überlagerung |
---|---|---|---|
Betriebsverfahren: | Durch Handbuch | Garantie: | 1-jährig |
Prüfling: | Sockel | Standard: | IEC60884-1, VDE0620 |
Funktion: | Überprüfung der Auszugskraft | Teststeckerrauheit: | ≤0.8 Millimeter |
Markieren: | Sockel-Prüfvorrichtung des Stecker-IEC60884-1,Abbildung 18 verstopfen Sockel-Prüfvorrichtung,Manuelle Stecker-Sockel-Prüfvorrichtung |

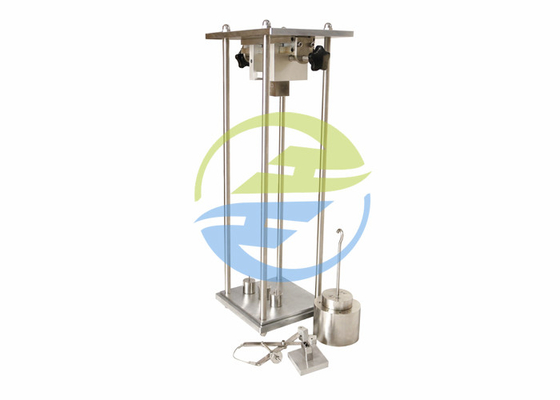

Apparat IEC60884-1 für Überprüfung der maximalen und minimalen Kraft ausgerüstet mit Test-Steckern
Kraft 22 notwendig, den Stecker zurückzunehmen
Der Bau von Zusätzen erlaubt die einfache Einfügung und die Zurücknahme des Steckers und verhindert, dass der Stecker des Sockelausgangs im normalen Gebrauch ausarbeitet. Stecker-Sockel-Prüfvorrichtung
Für diesen Test werden elastische Erdungskontakte, ungeachtet der Zahl, als einen Pfosten angesehen, und nicht-elastische Erdungskontakte, ungeachtet der Zahl, werden kein als Pfosten betrachtet.
ANMERKUNG 1 ein fester Stift, der für das Mit Erde bedecken benutzt wird, ist ein nicht-elastischer Erdungskontakt.
Ineinandergegriffene Zusätze werden in der freigesetzten Position geprüft.
Befolgung wird wie folgt überprüft. Stecker-Sockel-Prüfvorrichtung
Für Sockelausgänge vorbei
– ein Test, zum festzustellen, dass die maximale Kraft, die notwendig ist, den Teststecker vom Sockelausgang zurückzunehmen, nicht höher als die Kraft ist, die in Tabelle 16 spezifiziert wird und
– ein Test, zum festzustellen dass die minimale Kraft notwendig, ein einzelnes Stiftmessgerät von zurückzunehmen
die einzelne Kontaktversammlung ist nicht niedriger als die Kraft, die in Tabelle 16 spezifiziert wird. Für Stecker mit elastischen Erdungskontaktversammlungen, vorbei
– ein Test, zum festzustellen, dass die maximale Kraft, die notwendig ist, ein einzelnes Stiftmessgerät vom einzelnen elastischen Erdungskontaktzusammenbau des Steckers zurückzunehmen, nicht höher als die Kraft ist, die in Tabelle 16 spezifiziert wird und
– ein Test, zum festzustellen, dass die minimale Kraft, die notwendig ist, ein einzelnes Stiftmessgerät von der einzelnen Erdungskontaktversammlung zurückzunehmen, nicht niedriger als die Kraft ist, die in Tabelle 16 spezifiziert wird. Stecker-Sockel-Prüfvorrichtung
Standard:
Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 22,1, VDE0620 der allgemeinen Anforderungen‘
Anwendung:
Es wird verwendet, um zu prüfen, ob die maximale Kraft des Ziehens des Steckers vom Sockel und die minimale Kraft des Ziehens des einzelnen Steckerstiftes vom Steckerbusch im Bereich vom erforderten Standard ist. Das Spannsystem ist einfach zu benützen.
Prüfling:
Haushalt oder ähnliche Zwecksockel.
Eigenschaften:

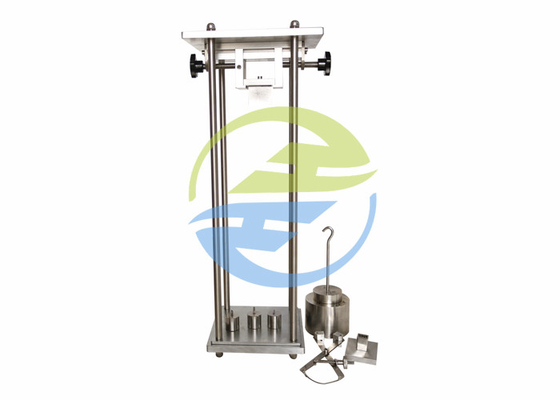

Die Kopfplatte dreht sich oben von einer Waagerechte zu einer vertikalen Orientierung und die Spannvorrichtung kann in die Kopfplatte gedreht werden. Diese Eigenschaften erlauben, dass das Gerät in vielen verschiedenen Konfigurationen gegründet wird, um verschiedene Standardbedingungen zu erfüllen. Standardstecker und Gewichte werden geliefert, um Prüfung auf den Sockeln durchzuführen, die bis zu 16A veranschlagt werden.
Pin-Messgeräte und die passenden Gewichte für die Prüfung der minimalen Auszugskraft werden separat verkauft. Das erforderliche Maß des Stiftmessgeräts muss vom Kunden spezifiziert werden. Stecker-Sockel-Prüfvorrichtung
Teststecker machten von Stahl mit der Rauheit, die nicht 0.8mm übersteigt.
Kopfplattegelenke von horizontalem zur Vertikale.
Parameter:
Teststecker | Teststecker: gemacht von Stahl mit der Rauheit, die nicht 0,8 Millimeter übersteigt. Der Teststecker wird entsprechend TIS166-2549 - Zahl A.6, TIS166-2549 - Zahl A.7, TIS166-2549 - Zahl A.9 und TIS166-2549 - Zahl A.10 hergestellt. |
Gewichte | Ausgerüstet mit einem Satz von Gewichten und von Spannsystem. Eine Sicherheitsabzugsleine wird zur Verfügung gestellt, um zu verhindern, dass der Teststecker Fallen und während des Gebrauches beschädigt |
Operationsmethode | Durch Handbuch |
Maximale und minimale Auszugskraft für Stecker und Sockelausgänge:
Nennwert | Zahl von Pfosten | Ziehen der Kraft (N) | ||
Das maximale Maßmessgerät des Multipolsteckerstiftes | Das minimale Maßmessgerät des einzelnen Steckerstiftes | Das maximale Maßmessgerät des einzelnen Steckerstiftes | ||
≤10A | 2 | 40 | 1,5 | 17 |
3 | 50 | |||
>10A~16A | 2 | 50 | 2 | 18 |
3 | 54 | |||
Mehr als 3 | 70 | |||
>16A~32A | 2 | 80 | 3 | 27 |
3 | 80 | |||
Mehr als 3 | 100 |
