Kammern Wasserstoff des Automobil-Klimaanlagen-Kompressor-vier und Stickstoff-Lecksuche-System

Kammern Wasserstoff des Automobil-Klimaanlagen-Kompressor-vier und Stickstoff-Lecksuche-System

Einführung zu den Produkten

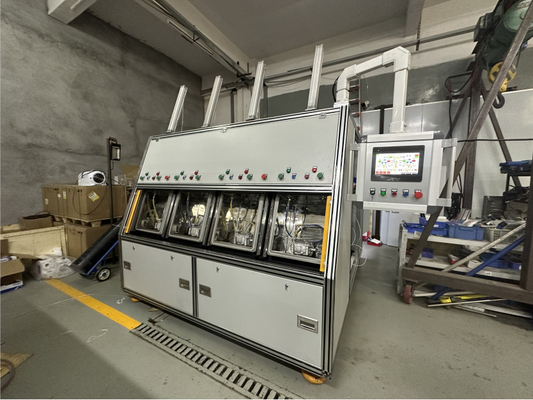

      Ein Vierbehälterwasserstoffstickstoff-Lecksuchesystem ist ein Gerät, das benutzt wird, um Gaslecks in den Automobilteilen oder in anderer Ausrüstung zu ermitteln. Es besteht normalerweise vier Siegeltestkästen und aus entsprechenden Entdeckungsgeräten. Wenn gebräuchlich, setzen Sie die in den Testkasten geprüft zu werden, Teile, und dann zu ermitteln, ob es ein Gasleck gibt, indem man Wasserstoff- und Stickstoffgasgemisch einspritzt.

      Dieses Lecksuchesystem benutzt eine Mischung des Wasserstoff- und Stickstoffgases als das Entdeckungsmedium, weil Wasserstoff extrem durchlässig ist und macht es einfacher, kleine Lecks zu ermitteln. Das Gas in der Testkammer wirkt auf den Leckpunkt auf der Oberfläche der geprüft zu werden ein Komponente, und wenn es ein Leck gibt, wird das Gas durch das Entdeckungsgerät ermittelt.

      Entsprechend dem grundlegenden Lecksucheprinzip des Wasserstoffs und des Stickstoffes, wird Wasserstoff und Stickstoff als Indikatorgas benutzt, um das Werkstück in einer Unterdruckkammer zu füllen. Dann der Wasserstoff- und Stickstoffleckdetektor kann die Durchsickernsituation des Werkstückes mit hoher Genauigkeit schnell und genau bestimmen.

Arbeitsprozeß

1. Werkstückinstallation und Vakuumkastenschließen:

a. Der Betreiber setzt das Werkstück in die Unterdruckkammer, schließt die Werkstückschnittstelle mit dem Schnellverbinder innerhalb der Unterdruckkammer an und bedrängt den Startknopf.

b. Schließen Sie automatisch die Unterdruckkammer und den Entdeckungsbeginn der laufzeit sofort.

Anmerkung: Kratzende Schutze sind auf beiden Seiten von der Unterdruckkammer installiert. Wenn Sie die Unterdruckkammertür schließen, garantieren Sie, dass es keine Gegenstände gibt, die die Bewegung der Unterdruckkammer im schließend Bereich behindern.

2. Staubsaugende und Werkstückstaubsaugen Unterdruckkammer:

a. Automatisch erreicht Vakuum die Unterdruckkammer bis das Vakuumniveau nach innen den gesetzten Förderdruck.

b. Gleichzeitig automatisch Vakuum das Werkstück, bis das Vakuumniveau innerhalb des Werkstückes den gesetzten Vakuumwert erreicht.

3. Werkstückwasserstoff-Stickstofffüllung, mittleres Durchsickern und feine Durchsickernentdeckung

a. Füllen Sie automatisch das Werkstück mit Wasserstoff- und Stickstoffgas mit dem gesetzten Druck, bis der Druck innerhalb des Werkstückes den Sollwert erreicht.

b. Mittlere Durchsickernentdeckung: Nachdem die Fertigstellung der Wasserstoff- und Stickstofffüllung, das Werkstück automatisch unter Druck aufrechterhalten ist, und ob es mittlere gibt, wird Durchsickern basiert auf dem Druckabfallwert innerhalb des Werkstückes bestimmt:

Wenn der Druckabfallwert innerhalb des Werkstückes die gesetzte Strecke übersteigt, wird der Lecksucheprozeß beendet, und die Operationsschnittstelle zeigt mittleres Durchsickern an und stellt das Gas wieder her.

c. Nach der Fertigstellung des mittleren Durchsickerns, führen Sie Mikrodurchsickernurteil durch:

Wenn der Leckdetektor ein Wasserstoff- und Stickstoffsignal ermittelt, das den Sollwert in der Unterdruckkammer übersteigt, zeigt er an, dass es fein Durchsickern im Werkstück gibt, und ein feines Durchsickernanzeichensignal wird auf der Operationsschnittstelle zur Verfügung gestellt.

Wenn der Leckdetektor nicht die Wasserstoff- und Stickstoffsignale ermittelt, die den Sollwert in der Unterdruckkammer übersteigen, zeigt er an, dass das Werkstück die Inspektion verabschiedet hat, und ein qualifiziertes Signal wird auf der Operationsschnittstelle zur Verfügung gestellt.

4. Unterdruckkammerinflation

a. Füllen Sie automatisch die Unterdruckkammer mit Atmosphäre.

b. Gleichzeitig wird der Wasserstoff und der Stickstoff innerhalb des Werkstückes automatisch wiederhergestellt.

5. Werkstückentleerung

a. Wenn der Test qualifiziert wird:

Die Unterdruckkammertür öffnet automatisch sich. Der Betreiber löst das Gelenk innerhalb der Kammer von der Werkstückschnittstelle.

b. Wenn der Versuch fehlschlägt:

Die Presse bestätigen Knopf manuell und die Unterdruckkammertür öffnet automatisch sich. Der Betreiber löst das Gelenk innerhalb des Kastens von der Werkstückschnittstelle.

c. Wenn eine Warnung während des Entdeckungsprozesses auftritt:

Manuell Presse der Bestätigungsknopf. Die Unterdruckkammertür öffnet automatisch sich. Drücken Sie die Störungsmeldungsaufforderung auf dem Touch Screen, um den Warnungsstatus zu klären, und testen Sie dann das Werkstück erneut.

Anmerkung: Für sortierend Produkte mit dem Durchsickern ermittelt: 1. nehmen Sie ein Werkstück heraus und lassen Sie ein Werkstück. 2. fahren Sie fort, ein Werkstück zu prüfen verließ in der Kammer entsprechend dem normalen Betriebsverfahren. Dieser Zyklus fährt fort, bis ein spezifisches undichtes Werkstück ermittelt ist.

Parameter
