Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate(cost additional) |
Modellnummer: | LT-3 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 30 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | SATZ 10 pro Monat |
Standards: | Iec 60112, IEC60695 und usw. | Produktbezeichnung: | Durchsickern, das Prüfvorrichtung aufspürt |
---|---|---|---|
Betriebsmodus steuern: | Elektrische Steuerung oder PLC-Steuerung | Elektrodenabstand: | 4±0.1mm |
Elektroden-Druck: | 1±0.05 N | Prüfungsspannung: | 0-600V justierbar |
Tropfenfängerverzögerung: | 0.2S | Tropfenfängergröße: | 45 | 50 Tropfen/cm3 |
Betriebsspannung: | 220V/50Hz, 1KVA | ||
Markieren: | Ausrüstung zur Prüfung der Entflammbarkeit nach IEC 60112,PLC-Steuerung der Entflammbarkeitstestvorrichtung |

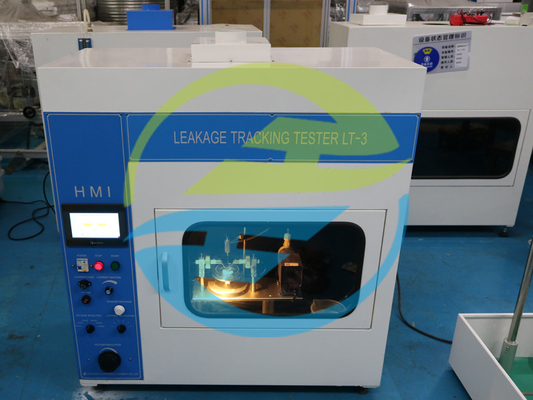

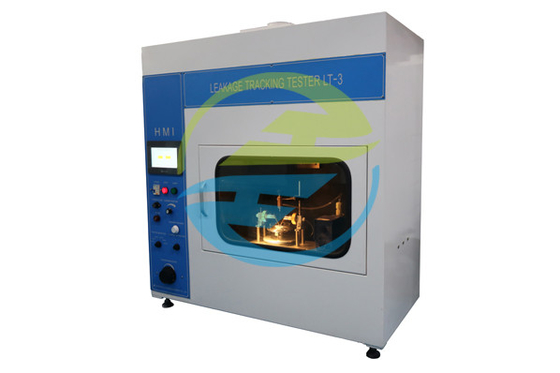

IEC60112 Feuerbarkeitsprüfgerät Bestimmung von CTI und PTI
Standard:
IEC 60112-2009 Methode zur Bestimmung des Nachweises und der vergleichenden Rückverfolgungswerte fester Isolierstoffe.
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.Ausrüstung zur Prüfung der Entflammbarkeit
Beweisverfolgungsindex (PTI)
Wenn in IEC-Normen für Material- oder Elektrogeräte-Spezifikationen oder in anderen Normen nur eine Nachweisprüfung vorgeschrieben ist,50 Abfallprüfungen sind gemäß Abschnitt 8 aber bei der angegebenen einzelnen Spannung durchzuführen.Die erforderliche Anzahl von Proben muss der Prüfzeit bis zu mindestens 25 Sekunden nach dem Fallen des fünfzigsten Tropfes ohne Verfolgungsfehler und ohne anhaltende Flamme standhalten.
Die Bedienung der Überstromvorrichtung durch Luftbögen stellt keinen Verfolgungsfehler dar.
Die Prüfspannung muss ein ganzzahliges Vielfaches von 25 V sein.
Vergleichsverfolgungsindex (CTI)
Für die Bestimmung des vergleichenden Spurenindex ist die Bestimmung der maximalen Spannung erforderlich, bei der fünf Proben die Prüfzeit von 50 Tropfen ohne Ausfall aushalten und obmit einer Spannung von 25 V, die unter der Höchstspannung von 50 V liegtWenn dies nicht der Fall ist, ist die maximale Spannung zu bestimmen, die 100 Tropfen standhält.
Parameter:
Modell | LT-2 ((0,5m3) | LT-3 (0,5 m3) (Touchscreen) |
Betriebsspannung | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
Betriebsmodus der Steuerung | Elektrische Steuerung, Knopfbetrieb | PLC-Steuerung, 7 Zoll Farb-Touchscreen-Betrieb, mit Infrarot-Fernbedienung |
Prüfspannung | 0-600V einstellbar, Präzision 1,5% | |
Zeitmessgerät | 9999X0.1S.Ausrüstung zur Prüfung der Entflammbarkeit | |

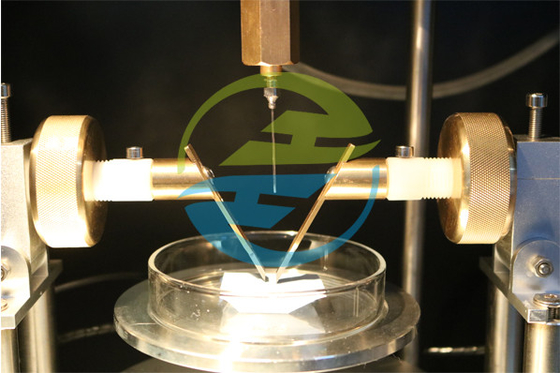

Elektroden | Material: Platinelektrode und Messingverbindungsstange | |
Die beiden Elektroden müssen einen rechteckigen Querschnitt von (5 ± 0,1 mm × (2 ± 0,1 mm) haben, wobei ein Ende mit einem Meißelrand mit einem Winkel von 30° ± 2° geprägt ist (siehe Abbildung 1).Die scharfe Kante ist zu entfernen, um eine annähernd flache Oberfläche zu erhalten., 0,01 mm bis 0,1 mm breit | ||
Relative Position der Elektrode | Einbezogener Winkel: 60°±5°, Abstand 4±0,1mm | |
Elektrodendruck | 10,00N±0,05N | 1.00N±0.05N, Touchscreen-Anzeige |
Tropfflüssigkeit | Die Intervallzeit des Ablasses der Flüssigkeit: 30 ± 5 Sekunden, digitale Anzeige, vordefinierbar | |
Höhe: 35 ± 5 mm | ||

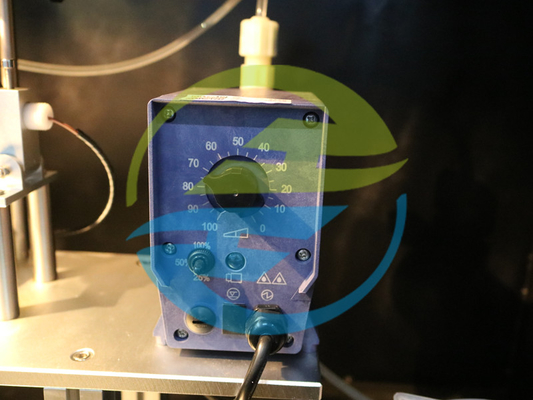

Die Anzahl der Tropfen: 0-9999 Mal, kann vor eingestellt werden, die Volumengröße der tropfenden Flüssigkeit wird durch die importierte Mikropumpe innerhalb von 50 ~ 45 Tropfen /cm3 gesteuert | ||
Versuchslösungen | Lösung A: 0,1%NH4Cl, 3,95±0,05Ωm, Lösung B: 0,1%NH4Cl + 0,5±0,002% Natriumdibutylnaphthalensulfonat, 1,98±0,05Ωm | |
Zeitverzögerungsschaltung | 2 ± 0,1 S (in einem Strom von 0,5 A oder mehr) | |
Kurzschlussdruckverlust | 1±0,1A 1%, Druckabfall 8% MAX | |
Windgeschwindigkeit | 0.2 m/s. | |
Umweltanforderung | 0°40°C, relative Luftfeuchtigkeit ≤ 80%, an einem Ort ohne offensichtliche Vibrationen und korrosive Gase | |
Abmessungen und Gewicht | WDH = 1100 × 550 × 1200 mm, 130 kg | WDH = 1100 × 550 × 1200 mm, 130 kg |
Wir haben andereAusrüstung zur Prüfung der EntflammbarkeitVerfügbar: Nadel-Flammen-Prüfgerät nach IEC 60695-11-5, Horizontal-vertikal-Flammen-Prüfgerät nach IEC 60695-11-3 und IEC 60695-11-4, Glühdraht-Prüfgerät nach IEC 60695-2-10, IEC 60695-2-11,IEC60695-2-12 und IEC60695-2-13 und usw.. Bitte beachten Sie dieListe der Prüfgeräte für die Prüfung der Entflammbarkeitfür unsere vollständige Ausrüstungsliste vonAusrüstung zur Prüfung der Entflammbarkeit.
