| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Calibration Certificate(cost additional) |
| Modellnummer: | HCVT01 |
| Min Bestellmenge: | 1 SET |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 40 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1 eingestellt pro Monat |
| Produktbezeichnung: | elektrodynamische Vibrationsprüfungsanlage | Geprüftes Produkt: | Batterie |
|---|---|---|---|
| Frequenzbereich: | 1 ‰ 3000 Hz | Höchstzahl der Vertriebenen: | 76 mm |
| Nennkraft der Sinusform: | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Vertikal Tabelle: | 1500 mm × 1500 mm (anpassbar) |
| Horizontale Tabelle: | 1500 mm × 1500 mm (anpassbar) | Fan-Energie: | 7.5 kW |
| Markieren: | IEC 62133 Prüfgeräte für Batterien,Ausrüstung zur Prüfung elektrischer Vibrationsbatterien |
||
Elektrische Vibrationsprüfungssystem IEC 62133 Batterieprüfausrüstung
Anwendung der Batterieprüfausrüstung:
Die während des Transports auftretenden Vibrationen der Batterie dürfen kein Leck, Feuer oder Explosion verursachen.Das elektrodynamische Vibrationsprüfsystem ist eine Präzisionsprüfvorrichtung, die die tatsächliche Arbeitsumgebung einer Batterie simuliert..

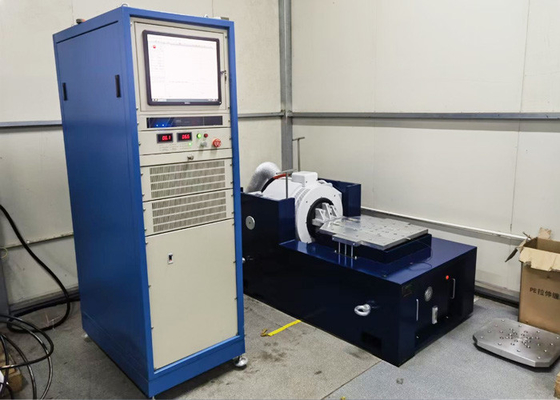

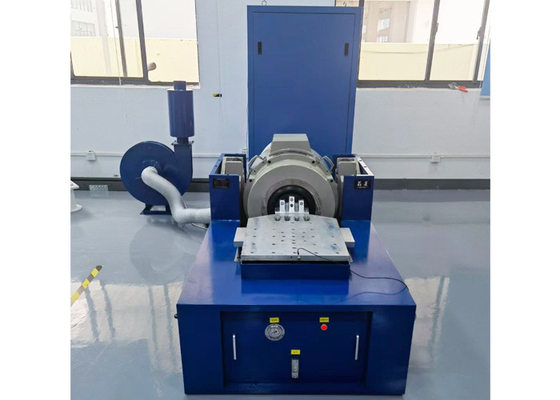

Das Vibrationsprüfsystem besteht aus vier Teilen: Vibrationsprüfbank, Leistungsverstärker, Steuerung und Kühlventilator.
Standards von Batterietestgeräten:
IEC 62133-1 Sekundärzellen und Batterien, die alkalische oder andere nicht saure Elektrolyte enthalten - Sicherheitsanforderungen an tragbare versiegelte Sekundärzellen und Batterien, die daraus hergestellt werden,zur Verwendung in tragbaren Anwendungen - Teil 1:Nickelsysteme Klausel 7.2.2;
UN38.3 T3:Vibrationen
Parameter der Batterietestgeräte:
| Elektrische Vibrationsprüfbank | |
| Nennkraft Sinusform (Spitze) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Fahrzeugs zu berücksichtigen. |
| Nennweise zufällige Kraft (Peak) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Fahrzeugs zu berücksichtigen. |
| Nennschlagkraft (Spitze) | Bei der Ausführung der in Absatz 1 Buchstabe b genannten Verfahren: |
| Frequenzbereich | 1 ‰ 3000 Hz |
| Höchstverschiebung (p-p) | 76 mm |
| Höchstbeschleunigung | 980 m/s2100 g) |
| Höchstlast | 500 kg |
| Tischdurchmesser | F320 mm |
| Äquivalente Masse der beweglichen Teile | 30 kg |
| Tischschraube | 12 × M12 |
| Abmessungen L × W × H | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Gewicht | Ungefähr 3100 kg |
| Leistungsverstärker | |
| Ausgang des Verstärkers | 35 KVA |
| Ausgangsspannung | 120 Vrms |
| Signal-Rausch-Verhältnis | > 65 dB |
| Leistungsverstärker Effizienz | > 95% |
| Systemschutz | Temperaturschutz, Schutz gegen Überverschiebungen, Schutz gegen Überspannung, Schutz gegen Überstrom, Schutz gegen Unterspannung, Schutz vor Außenbelastungen, Schutz gegen logische Fehler |
| Abmessungen | 580 × 1020 × 1800 mm |
| Gewicht | 600 kg |

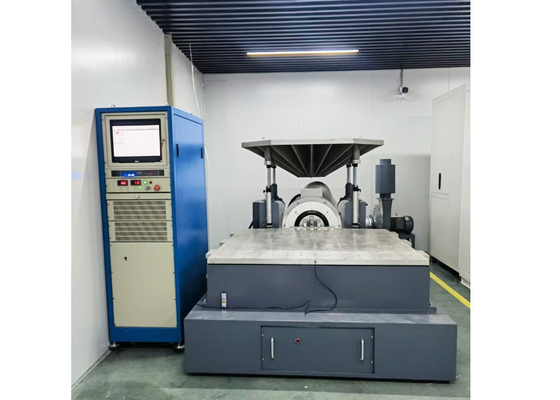

| Vertikalverlängerungstabelle | |
| Größe der Tabelle | 1500 mm × 1500 mm |
| Tischgewicht | 350 kg |
| Höchste Frequenz | 200 Hz |
| Material | Aluminiumlegierung |
| Horizontale Schiebetabelle | |
| Größe der Tabelle | 1500 mm × 1500 mm |
| Tischgewicht | 350 kg |
| Höchste Frequenz | 200 Hz |
| Material | Aluminiumlegierung |
| Vibrationsregler | |
|
Funktionen Basierend auf Windows 7 Betriebssystem |
Grundfunktionen: Sine, Zufall, Zufall+Sine, Zufall+Zufall, typischer Schock, Resonanzsuche und Aufenthalt, vorübergehender Schock, Schockreaktionsspektrum. 2 Eingangskanäle, 1 Ausgangskanal, 1 COLA-Ausgang, reserviert für die Schnittstellenfunktion zur Verbindung der Umweltprüfkammer (digitale E/A-Schnittstelle) |
| Lüfter | |
| Kraft der Lüfter | 7.5 kW |
| Luftvolumen | 0.52M3/s |
| Winddruck | 5.8Kpa |
| Abmessungen | 1100*800*1400 mm |
| Kanallänge | 4 m |
| Gewicht | 140 kg |
| Beschleunigungsmesser | |
| Frequenzbereich | 0.3-8000 Hz ± 10% |
| Messbereich | 2000 g |
| Schlagfestigkeit | 2500 g |
| Linienlänge | 5 m |
| Betriebstemperatur | -40 bis 150°C |
| Gewicht | 35 Gramm |
| Installationsmethode | M5 |
